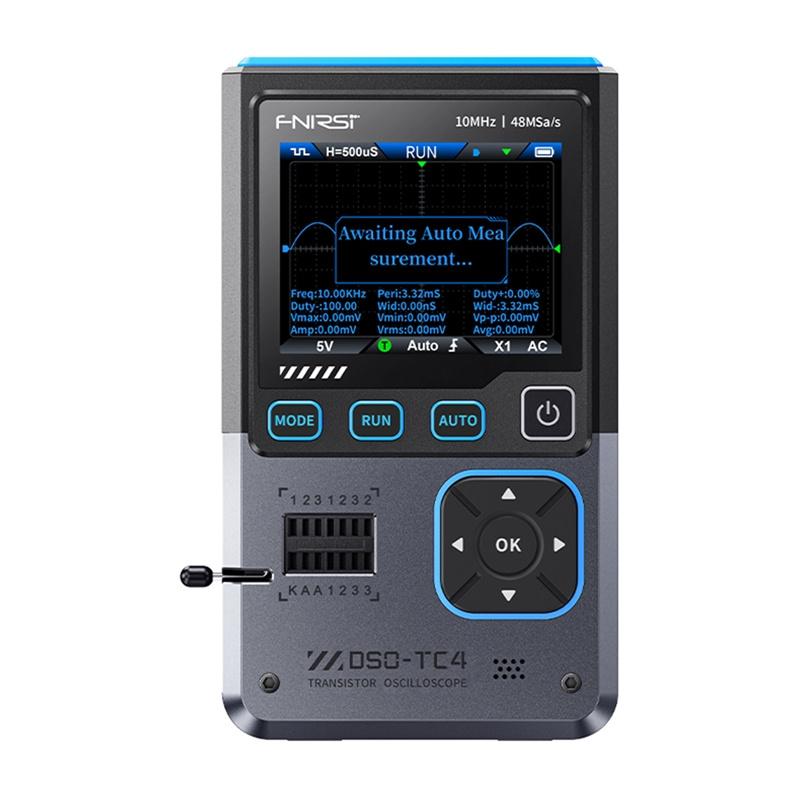

Fnirsi Přenosný mini osciloskop 3 v 1 DSO-TC4

Přenosný mini osciloskop 3 v 1 FNIRSI DSO-TC4

FNIRSI DSO-TC4 je zařízení, které v sobě spojuje tři funkce: digitální osciloskop, tester elektronických součástek a generátor signálu. Díky kombinaci analýzy průběhů s funkcemi rozpoznávání součástek a testování signálů se osvědčí v servisních aplikacích. Inteligentní funkce Anti-Burn navíc chrání vstupní obvod před poškozením při nesprávném připojení měřicích sond. Díky tomu je používání zařízení bezpečné i pro méně zkušené uživatele.

Měřicí funkce a analýza signálu

Zařízení nabízí šířku měřicího pásma až 10 MHz a vzorkovací frekvenci 48 MSa/s. Dokáže zobrazit průběhy s vysokou podrobností a přesností, což umožňuje analýzu napěťových signálů v reálném čase. Díky 13 předdefinovaným průběhům a frekvencím v rozsahu 0-50 kHz (amplituda 0,1-3,0 V) umožňuje generátor signálu simulovat různé provozní podmínky obvodů.

Rozsáhlé možnosti testování součástek

Integrovaný tester součástek automaticky rozpoznává diody, tranzistory (včetně MOSFET), rezistory, kondenzátory a další pasivní a aktivní součástky. Díky testovacím zásuvkám a inteligentní detekci součástek je možná rychlá diagnostika a identifikace parametrů.

Pohodlné ovládání

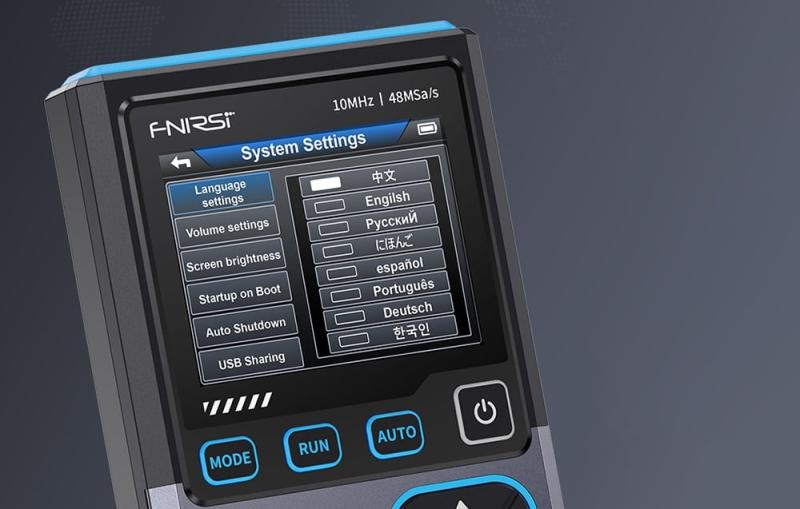

Barevný 2,8palcový TFT displej poskytuje snadno čitelné údaje a grafy. Uživatelské rozhraní podporuje osm jazyků, což usnadňuje konfiguraci přístroje. Ovládací panel je navržen pro rychlý přístup ke klíčovým funkcím, jako je automatický režim, pauza a změna režimu.

Připojení a napájení

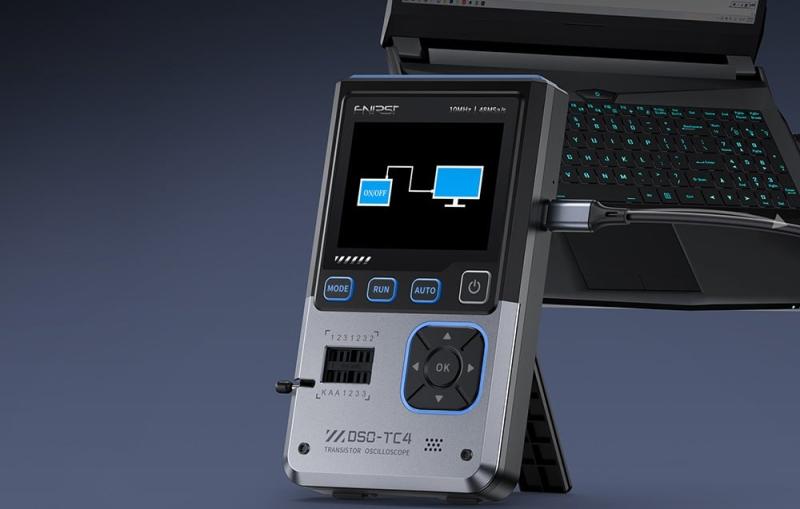

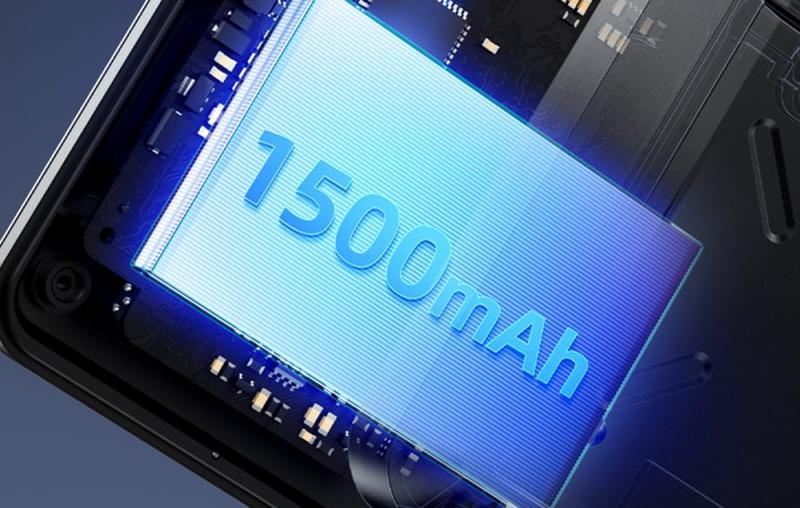

Osciloskop je vybaven portem USB-C pro nabíjení a přenos dat. Možnost exportu průběhů do počítače usnadňuje další analýzu a archivaci výsledků. Vestavěná lithium-iontová baterie s kapacitou 1 500 mAh zajišťuje dlouhý provoz zařízení a automatický režim spánku prodlužuje provozní dobu mezi jednotlivými nabitími.

Přiložená stránka

• osciloskop
• Sonda P1600
• krokosvorka
• 3x testovací háčky
• uživatelská příručka
• nabíjecí kabel USB-C
• adaptér



Osciloskop

Výrobce	Fnirsi
Model	DSO-TC4
Displej	Barevná obrazovka TFT 2,8 palce
Podsvícení	Nastavitelný jas
Napájení	USB typu C (5V/1A)
Baterie	Lithium-iontová 3,7 V, 1500 mAh
Jazyky	8 jazyků (včetně čínštiny, angličtiny, němčiny, portugalštiny, japonštiny, španělštiny, korejštiny, ruštiny)
Rozměry	Přibližně 90 × 142 × 27,5 mm
Hmotnost	186 g
Vzorkovací frekvence v reálném čase	48MSa/s
Analogová šířka pásma	10 MHz
Vstupní impedance	1MΩ
Režim vazby	AC/DC
Rozsah testovacího napětí	Sonda 1:1 - 80Vpp (±40V); sonda 10:1 - 800Vpp (±400V)
Vertikální citlivost	10mV/div - 10V/div (rozsah X1)
Vertikální posun	Nastavitelný s indikací
Rozsah časové základny	50ns-20s
Režimy spouštění	Automatický / Normální / Jednorázový
Typ spouště	Vzestupná hrana, Klesající hrana
Úroveň spouště	Nastavitelná s indikací
Průběh zmrazení	Ano (funkce HOLD)
Automatické měření	Hodnoty Max, Min, průměr, RMS, Vpp, frekvence, perioda, faktor plnění (pracovní cyklus)



Tranzistory

Dioda	Rozsah: Úbytek napětí <5V
Zenerova dioda	Rozsah: 0,01-32V; zpětné průrazné napětí (testovací oblast K-A-A).
Polní tranzistory (FET)	JFET - měření kapacity hradla (Cg), proudu Id při Vgs a úbytku napětí na ochranné diodě (Uf); IGBT - měření proudu drain při Vgs, úbytku napětí na ochranné diodě (Uf); MOSFET - prahové napětí (Vt), kapacita hradla (Cg), odpor drain-source (Rds), úbytek napětí na ochranné diodě (Uf).
Tyristory (SCR)	Jednosměrné - spouštěcí napětí <5V, úroveň hradla; obousměrné - spouštěcí proud <6mA
Kondenzátory	Rozsah: 25pF-100mF, měření kapacity a ztrátového činitele (Vloss)
Rezistory	Rozsah: 0,01Ω-50MΩ
Induktor	Rozsah: 10μH-1000μH

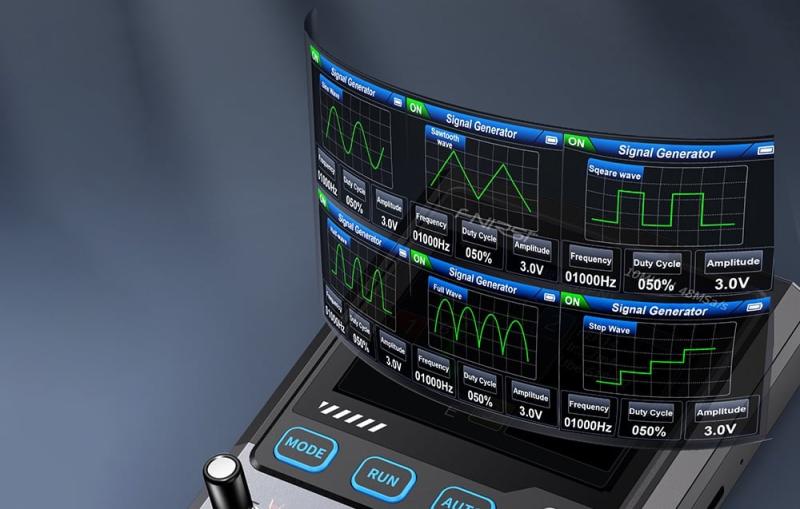

Generátor signálu

Výstupní průběh	Podporuje 13 typů průběhů
Frekvence tvaru vlny	0-50 kHz
Faktor naplnění tvaru vlny	0-100%
Amplituda tvaru vlny	0.1-3.0V

Výrobce / odpovědný subjekt v EU: ALTWAY(PL) Sp.z o.o, aleja Grunwaldzka 212, 80-266 Gdańsk, PL, bok@altway.pl
