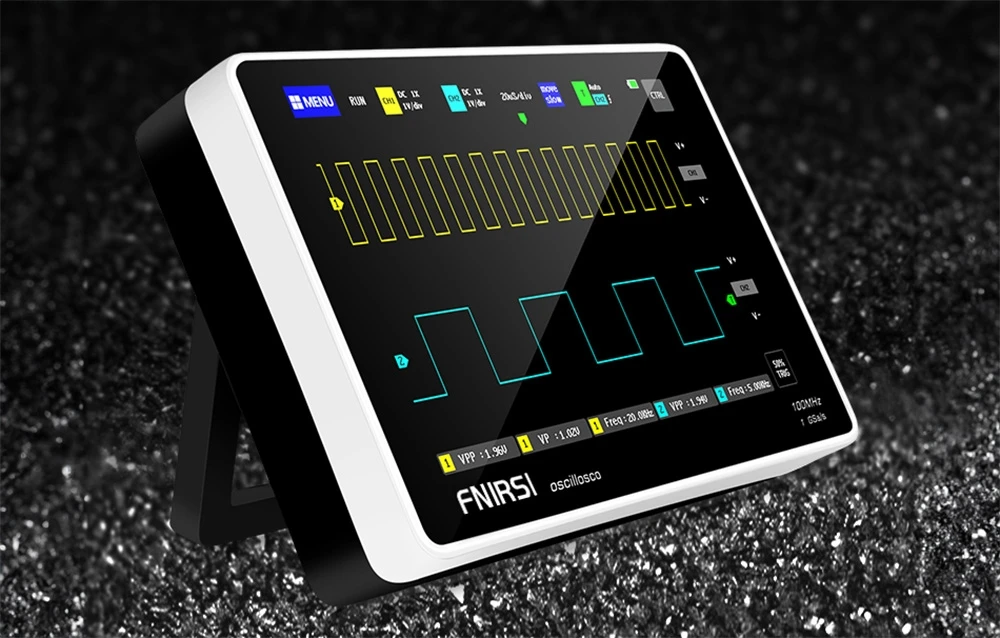

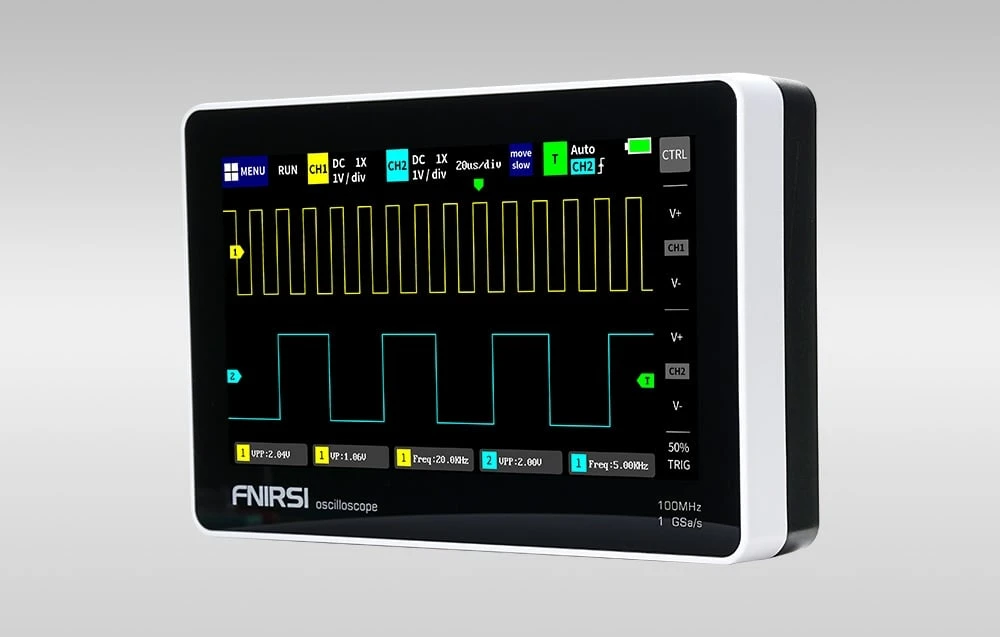

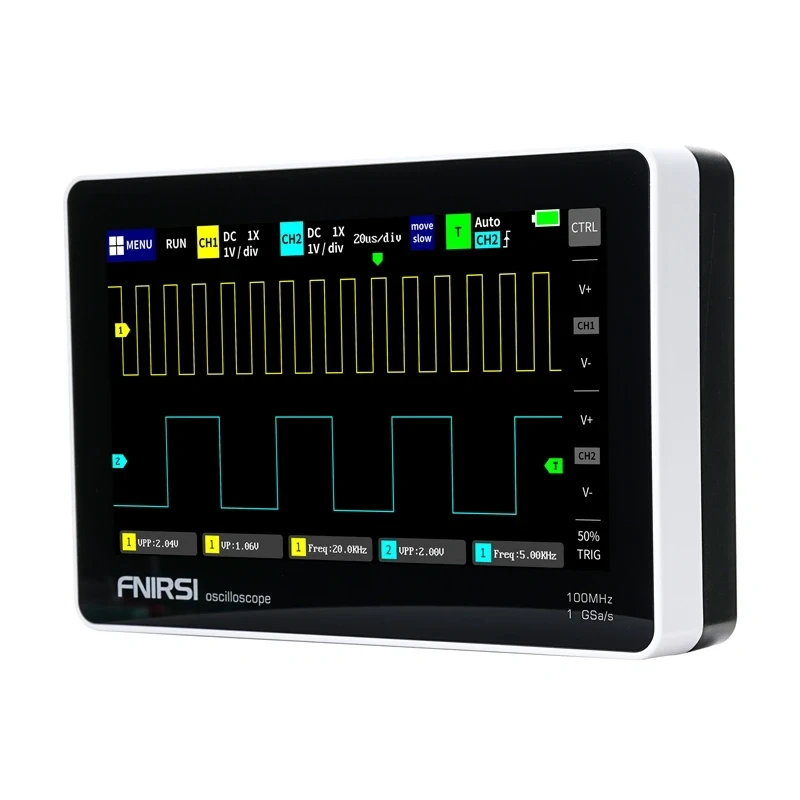

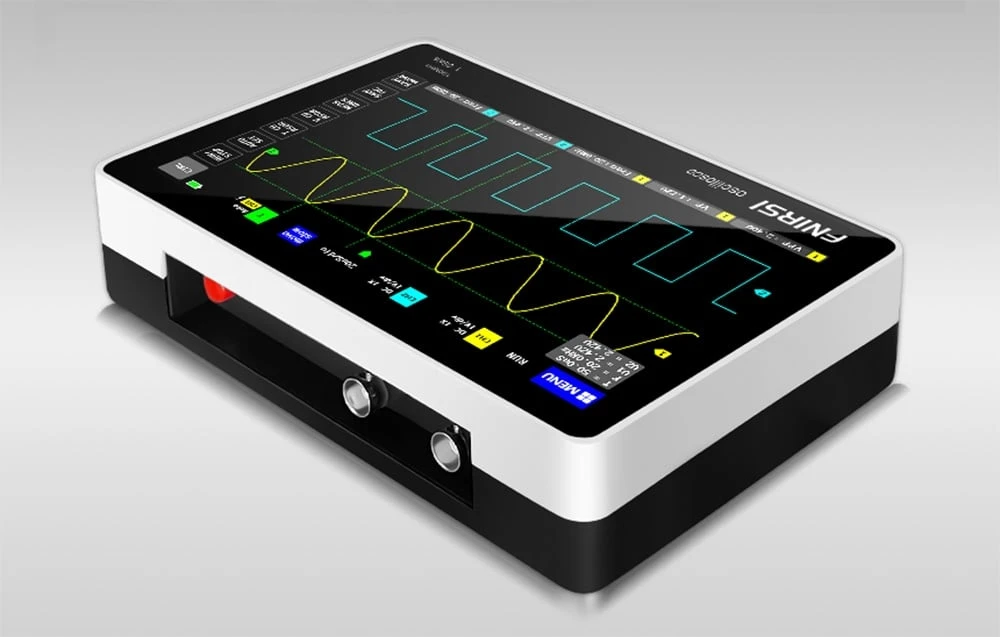

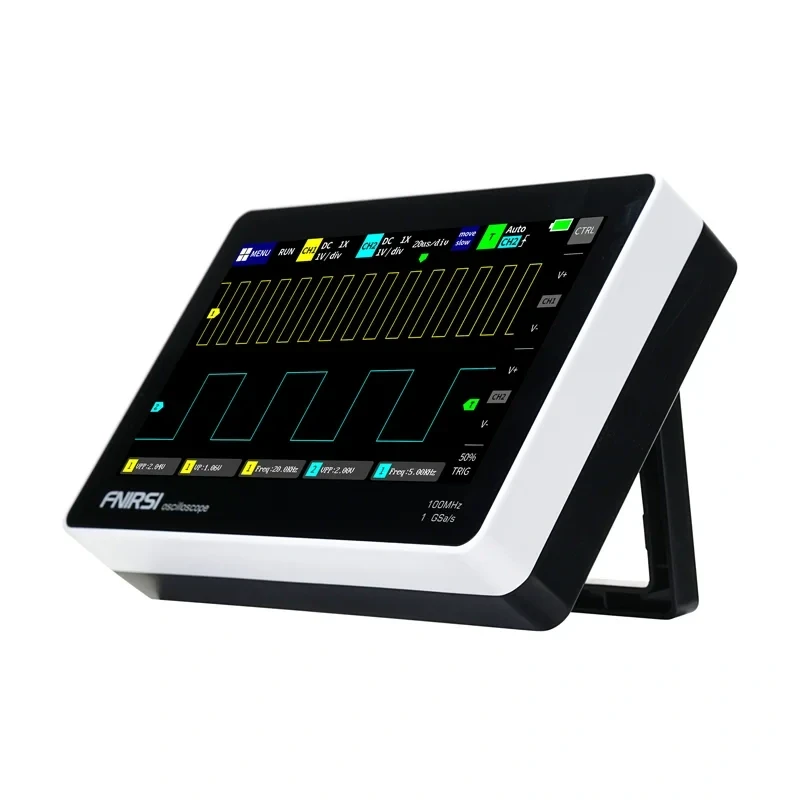

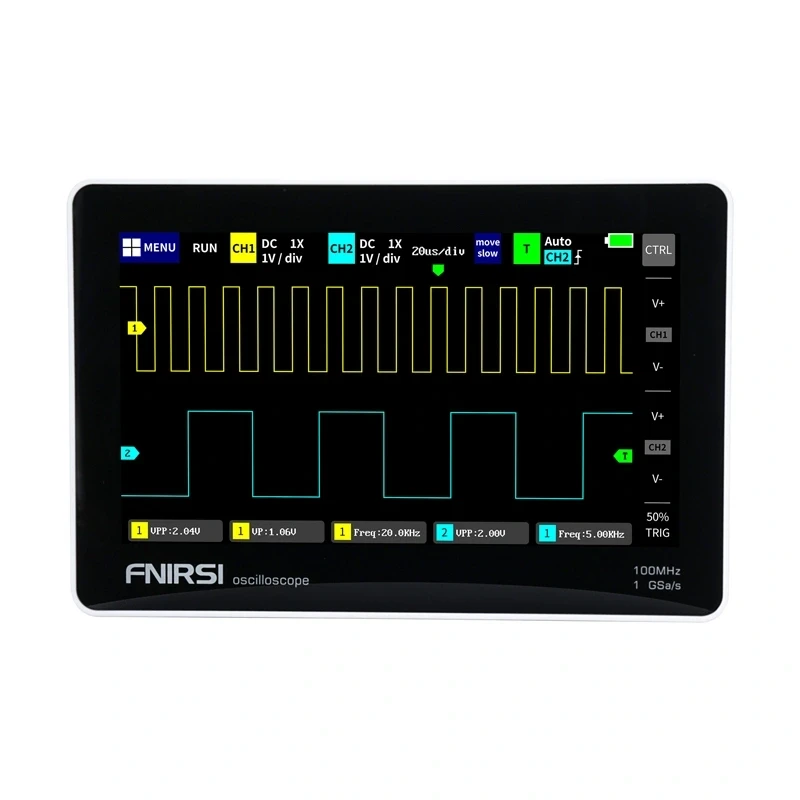

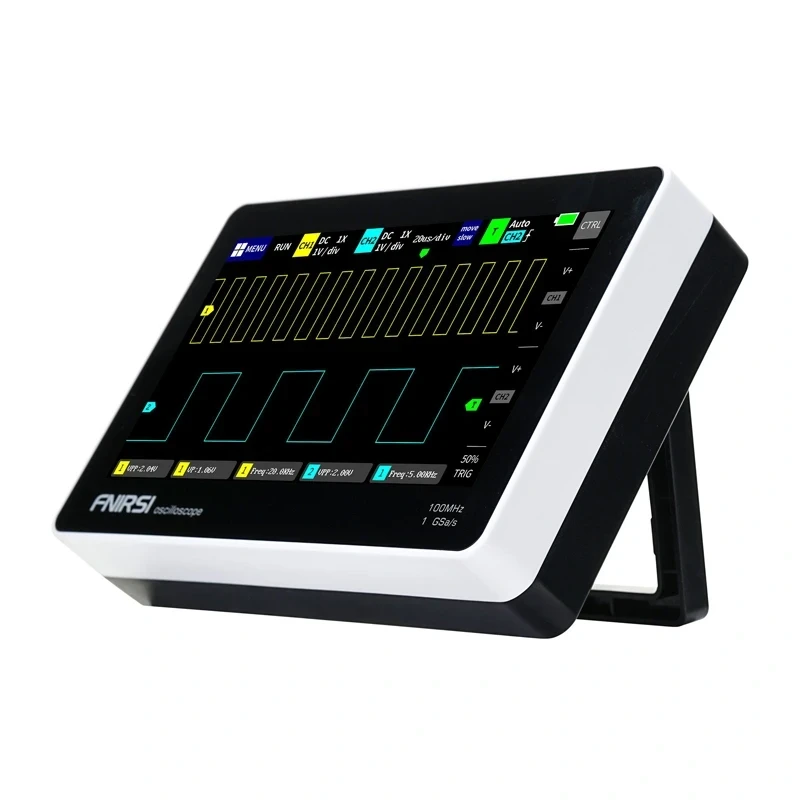

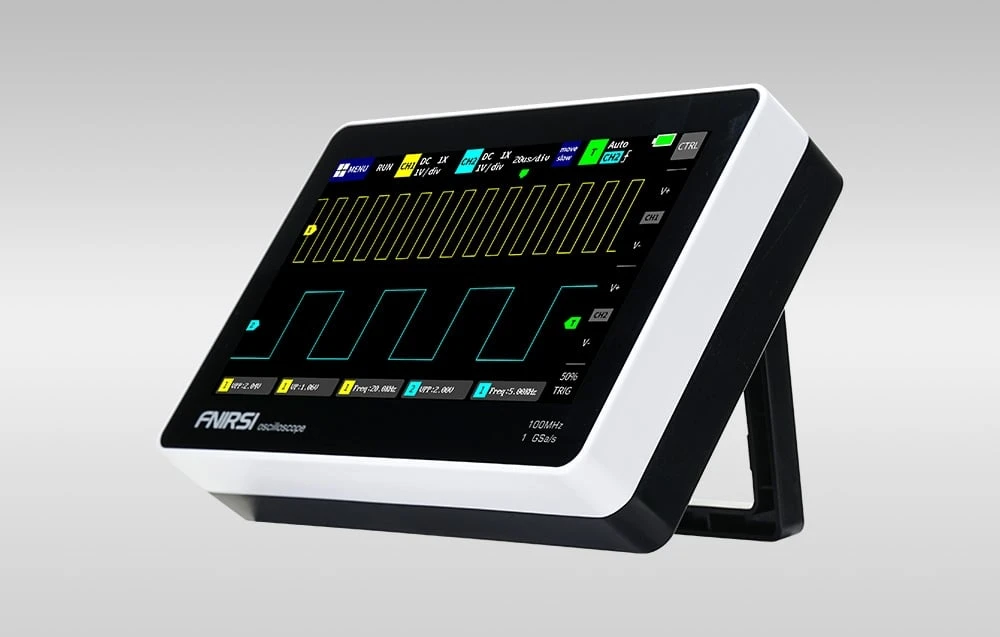

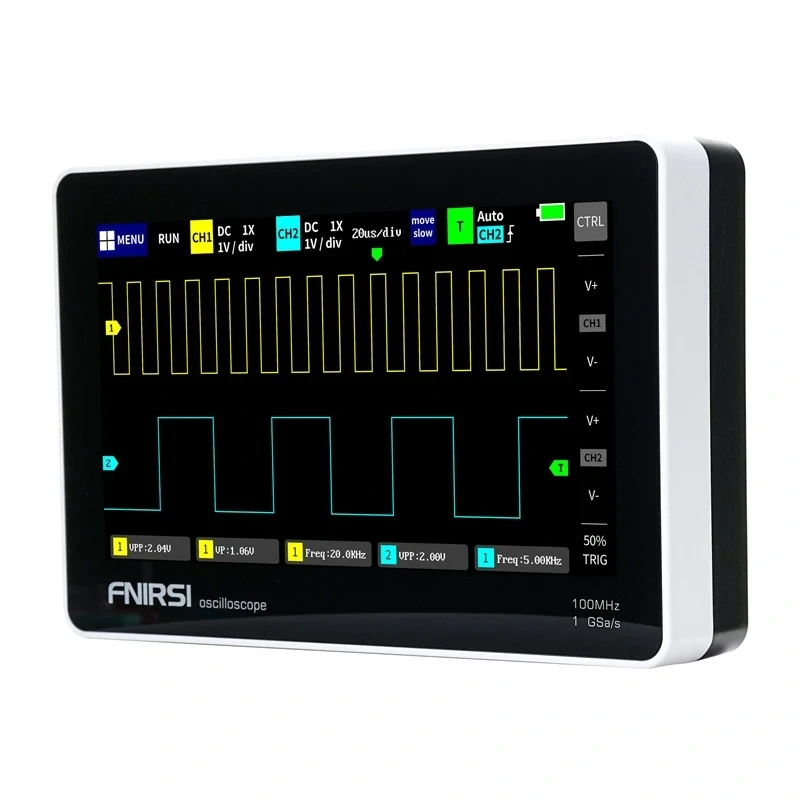

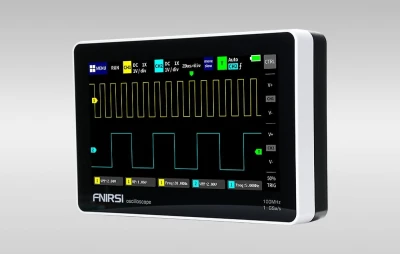

Fnirsi 1013D 7" přenosný tabletový osciloskop + doprava zdarma

Dvoukanálový osciloskop se 7" dotykovým displejem, šířkou pásma 100 MHz a vzorkovací frekvencí 1 GSa/s pro přesnou analýzu signálů v servisu i dílně.

Přenosný osciloskop s 7" dotykovým displejem, dvěma měřicími kanály, šířkou pásma 100 MHz a vzorkovací frekvencí 1 GSa/s umožňuje přesnou analýzu signálů v servisu, dílně i při návrhu elektronických zařízení.

Obrazovka TFT s rozlišením 800 x 480 bodů, automatické nastavení signálu jedním tlačítkem a funkce záznamu průběhu umožňují pohodlné a rychlé měření kdekoli. Díky podpoře analogové i digitální analýzy signálu je vhodný pro servis zařízení i kutilské aplikace. Vestavěná lithiová baterie s kapacitou 6000 mAh zajišťuje provoz po dobu přibližně 4 hodin.

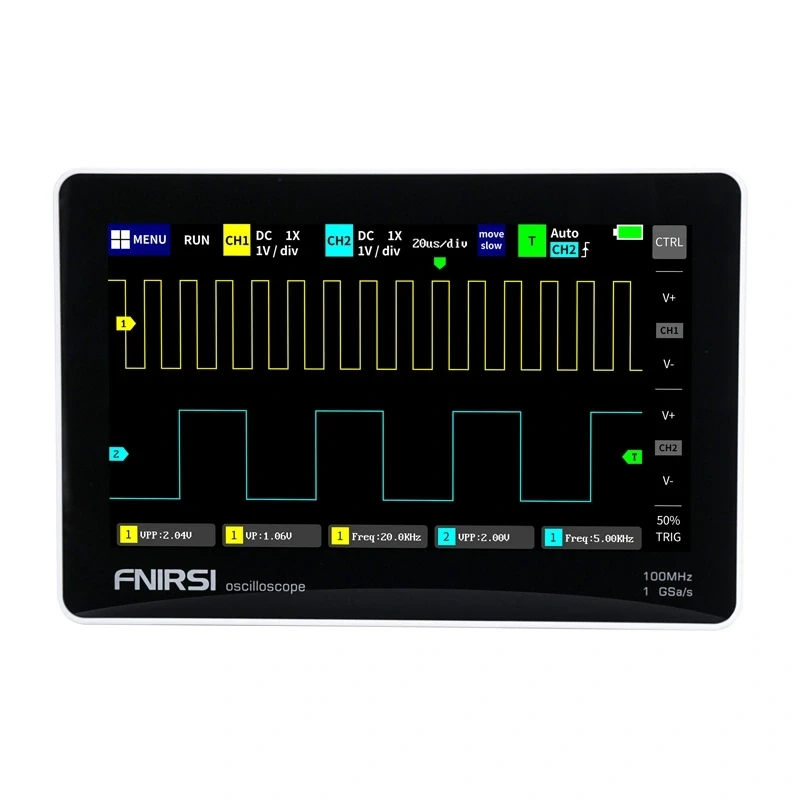

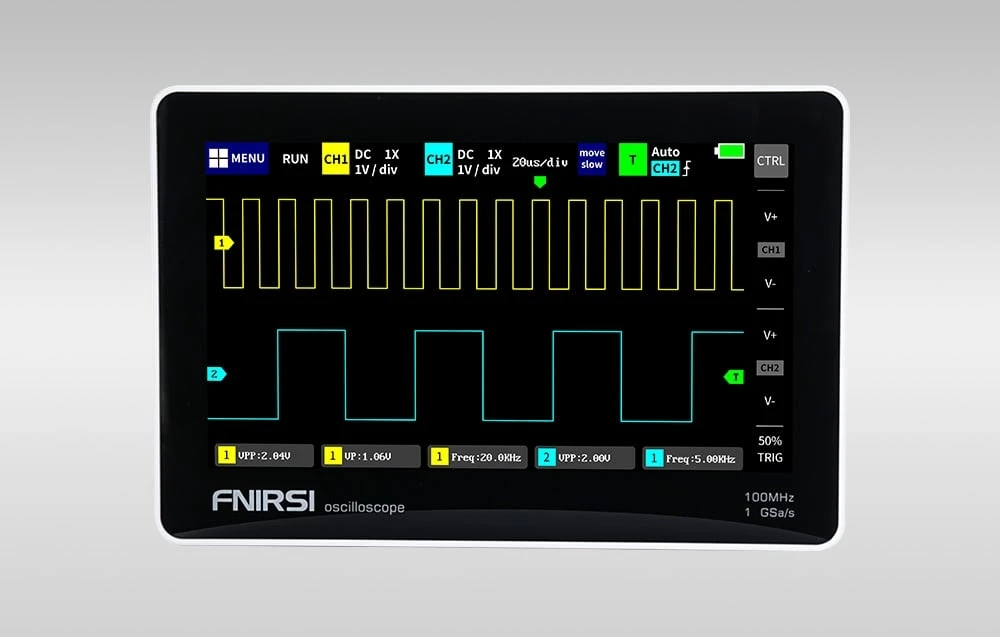

Přehledný dotykový displej

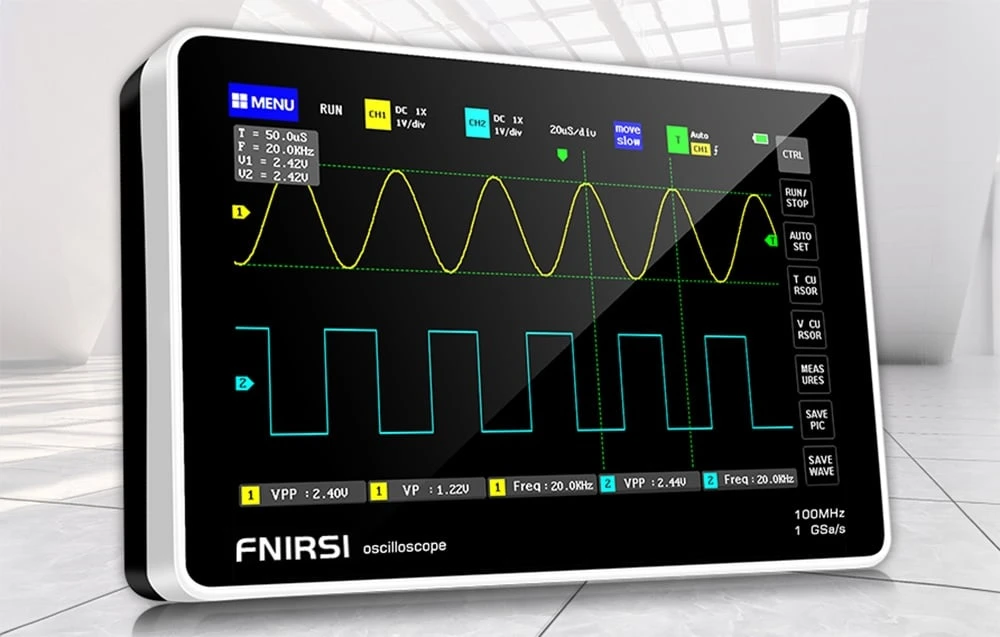

Dotykové ovládání obrazovky umožňuje rychlé přibližování, posouvání a změnu parametrů měření, což urychluje práci bez nutnosti použití fyzických tlačítek. Obrazovka využívá kapacitní technologii, známou z moderních chytrých telefonů, která zajišťuje plynulý provoz a žádné prodlevy při změně nastavení. Funkce měření kurzorem umožňuje přesné odečítání amplitudy, periody a frekvence signálu bez nutnosti převodu jednotek z mřížky obrazovky, což je užitečné zejména u zkreslených signálů nebo obdélníkových průběhů se šumem.

Dva měřicí kanály

Dva měřicí kanály se vstupní impedancí 1 MΩ umožňují analýzu dvou signálů současně, což usnadňuje porovnávání vstupu a výstupu zesilovacích obvodů, převodníků nebo analýzu signálu PWM. Díky tomu je rozsah aplikací širší než u jednokanálových modelů. Lze také provádět analýzu Lissajousova vzoru v režimu XY, který umožňuje určit frekvenci, amplitudu a fázový posun mezi dvěma skupinami signálů.

Automatické nastavení signálu

Funkce automatického nastavení jedním tlačítkem umožňuje okamžité nastavení parametrů měření bez nutnosti ruční kalibrace. Přístroj dokáže upravit nastavení pro signál 1 Vpp během 1 sekundy, což šetří čas a zvyšuje efektivitu práce. Vestavěný algoritmus fuzzy logiky zajišťuje vysokou přesnost a automaticky umisťuje signál do středu obrazovky, což usnadňuje analýzu.

Ochrana proti poškození

Vestavěné moduly přepěťové ochrany do 400 V zabraňují náhodnému poškození přístroje při měření vysokonapěťových signálů, a to i v případě, že sonda není nastavena na režim 10X. Díky tomu lze bezpečně testovat silové a vysokonapěťové obvody.

Ukládání a export dat

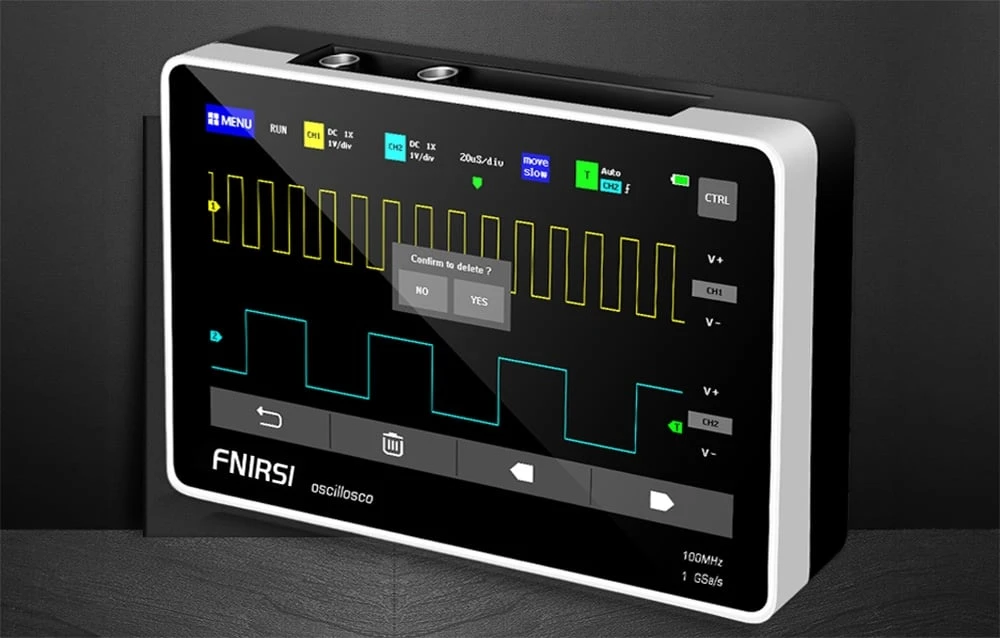

Interní paměť o velikosti 1 GB umožňuje uložit až 1000 snímků a 1000 sad průběhů. Výsledky měření lze rychle uložit jedním dotykem a exportovat přes USB do počítače pro další analýzu. Funkce správce průběhů umožňuje prohlížet náhledy uložených průběhů, přibližovat je, mazat a analyzovat kurzorem přímo na přístroji, podobně jako v galerii chytrého telefonu.

Pokročilé funkce spouštění

Osciloskop nabízí sadu režimů spouštění: automatický, jednoduchý a normální. Tyto režimy umožňují testovat náhlé pulzní signály zapalování, signály infračerveného dálkového ovládání nebo sinusové signály podle zvoleného nastavení, což z přístroje dělá univerzální diagnostický nástroj. Lze nastavit i spouštěcí hranu, vzestupnou nebo sestupnou, a spouštěcí kanál, díky čemuž lze přesně zachytit požadovaný fragment signálu.

Součástí dodávky

• Přenosný osciloskop FNIRSI 1013D s dotykovou obrazovkou
• Sonda (100 MHz) x2
• USB nabíječka
• Uživatelská příručka

Parametry

• • Výrobce: FNIRSI
• • Model: 1013D
• • Počet kanálů: 2
• • Velikost LCD displeje: 7 palců
• • Rozlišení LCD: 800 x 480
• • Technologie zobrazení: TFT
• • Šířka pásma: 100 MHz
• • Vzorkovací frekvence: 1 GSa/s
• • Nejvyšší testovací napětí: 1X: 40 V, 10X: 400 V
• • Kurzor: Poloha XY, Spouštěč Y
• • Režim rolování: Podporováno
• • Automatické nastavení jedním tlačítkem: Podporováno
• • Ukládání tvaru vlny: 1000 snímků + 1000 průběhů
• • Správce vlnových forem: Podporováno
• • Přesnost napětí: ±2 %
• • Doba nárůstu: < 3 ns
• • Hloubka paměti: 240 Kbit
• • Vstupní odpor: 1 MΩ
• • Citlivost: 50 mV ~ 500 V
• • Časová základna: 50 s ~ 10 ns
• • Režim spouštění: Jednoduché / normální / automatické
• • Spouštěcí hrana: Vzestupná / Sestupná
• • Spojení: AC/DC
• • Přesnost frekvence: ±0,01 %
• • Parametry: Celkem 12 typů
• • Baterie: Lithiová s kapacitou 6000 mAh
• • Provozní doba: 4 hodiny
• • Rozšíření: Export přes USB
• • Nabíjení: USB-C 5V 2A/3A/4A
• • Rozměry: 184 x 124 x 50 mm

Kompaktní osciloskop s dotykovým ovládáním a dvěma kanály pro měření a diagnostiku elektronických obvodů přímo v dílně nebo servisu, bez nutnosti připojení k počítači.
