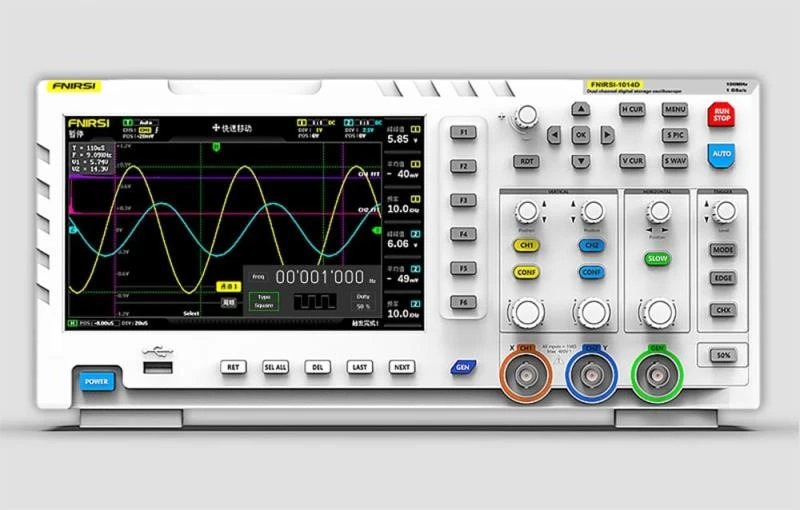

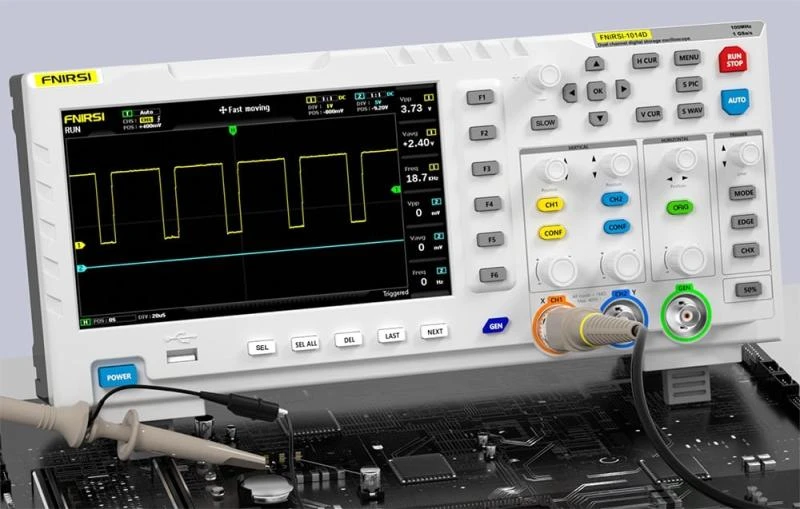

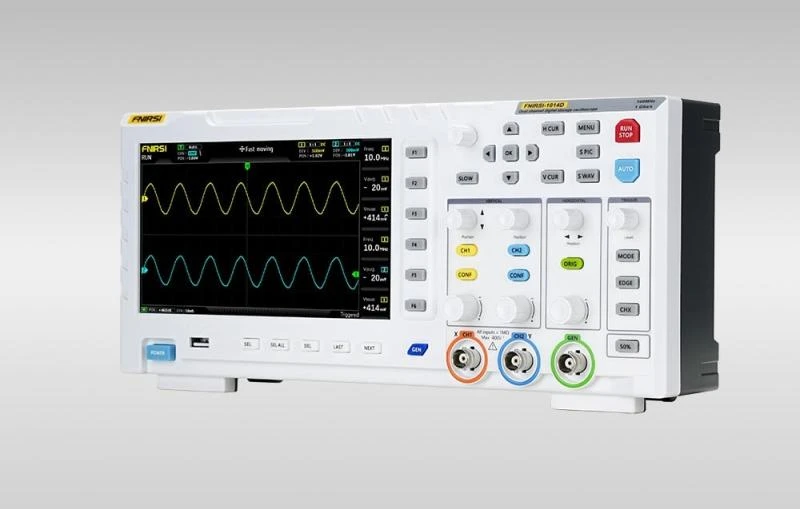

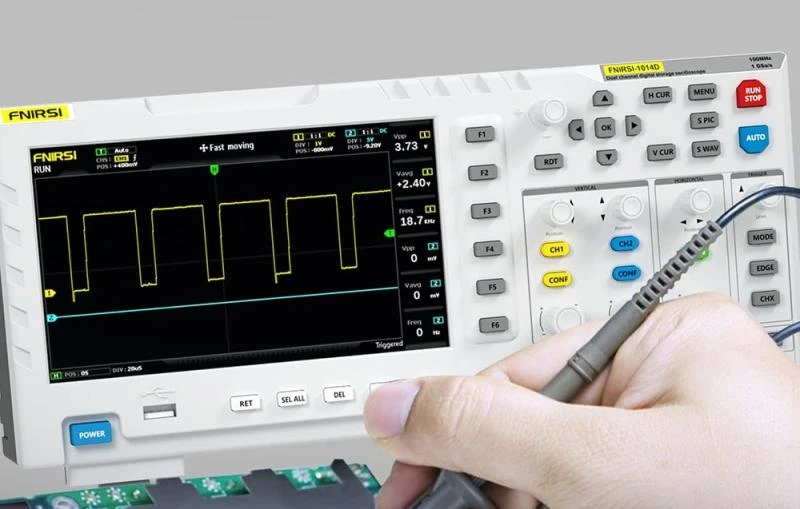

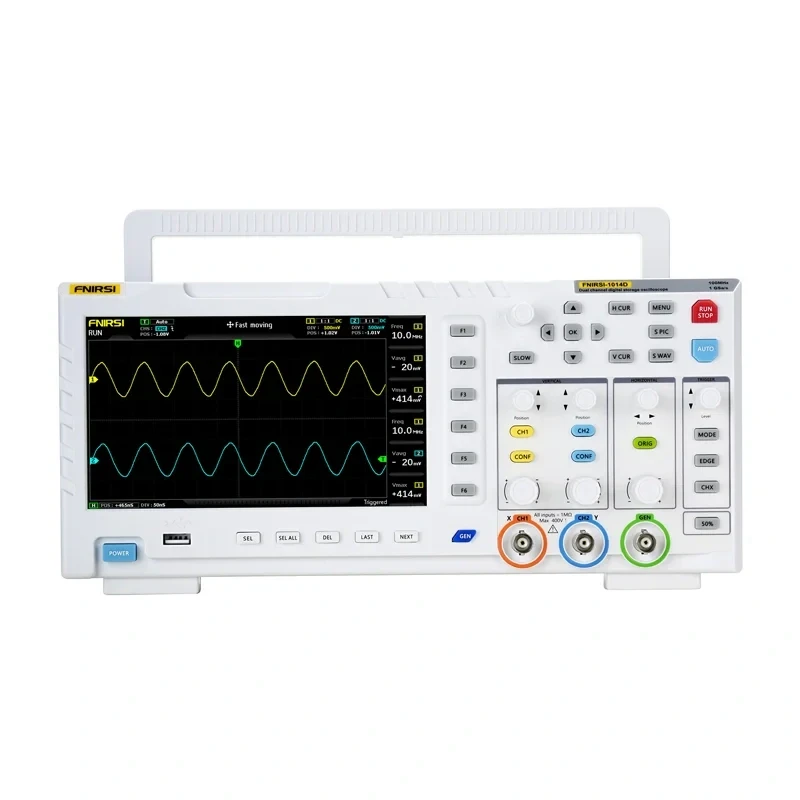

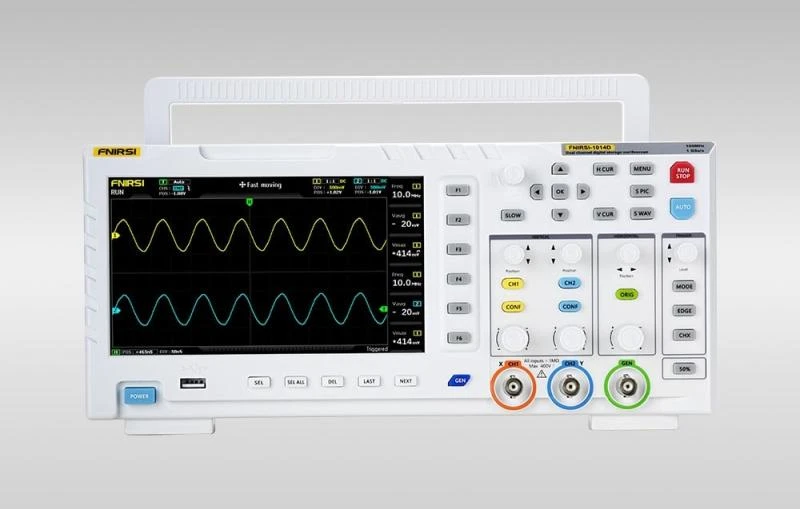

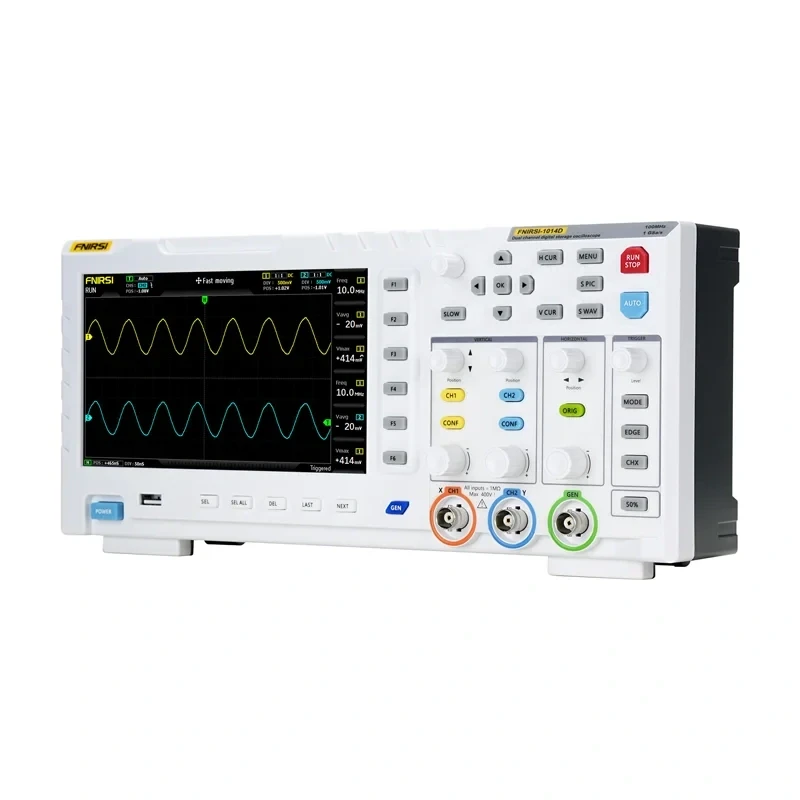

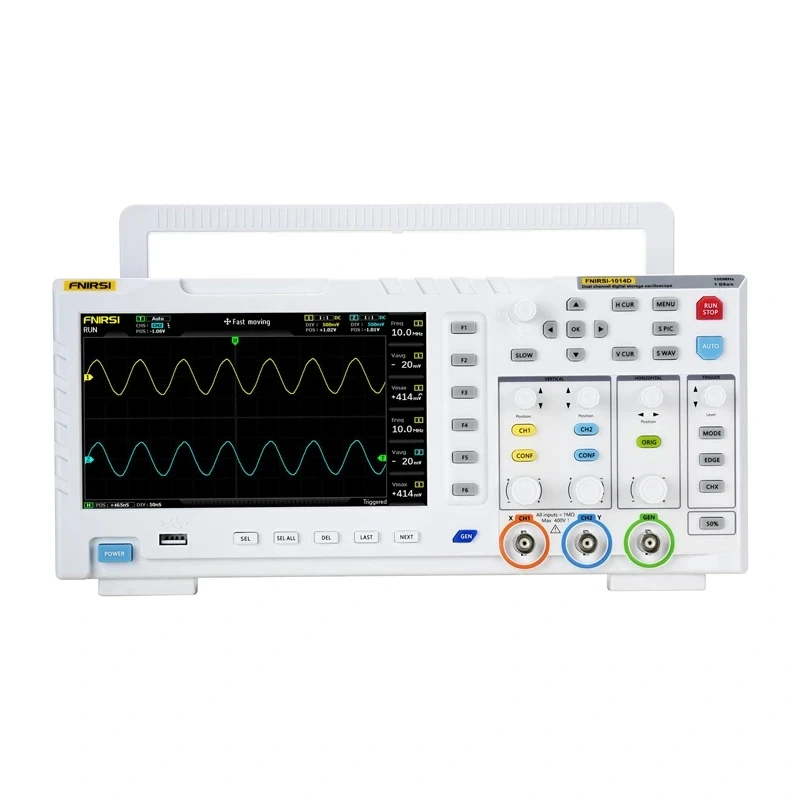

FNIRSI 1014D bílý generátor signálu a osciloskop 2 v 1 + doprava zdarma

Dvoukanálový osciloskop s vestavěným generátorem signálu DDS, šířka pásma 100 MHz, vzorkování 1 GSa/s a 7palcový displej 800×480 px.

FNIRSI 1014D je kompaktní digitální osciloskop určený pro elektronické servisy, výzkumná a vývojová oddělení, technické vzdělávání a hobby použití. Umožňuje současnou analýzu a generování signálu, což rozšiřuje možnosti při diagnostice obvodů, testování prototypů nebo výuce práce s průběhy.

Zařízení má dva vstupní kanály s impedancí 1 MΩ a podporuje šířku pásma 100 MHz při vzorkování 1 GSa/s. Obsluhu usnadňuje 7palcový displej LCD s rozlišením 800 × 480 px. Je možná automatická analýza, FFT, režim X-Y a záznam kurzoru. K dispozici je také 1GB interní paměť s možností uložení až 1 000 průběhů a 1 000 snímků obrazovky, data lze exportovat do počítače přes USB.

Rychlá analýza signálu

Vysoká vzorkovací frekvence 1 GSa/s a šířka pásma 100 MHz umožňují podrobnou analýzu analogových i digitálních signálů. Přístroj tak dokáže zachytit i krátkodobé anomálie v průběhu signálu. Režimy spouštění zahrnují Auto, Single a Normal, což umožňuje zachytit jak rušivé impulsy, tak běžné analogové signály, například sinusoidy.

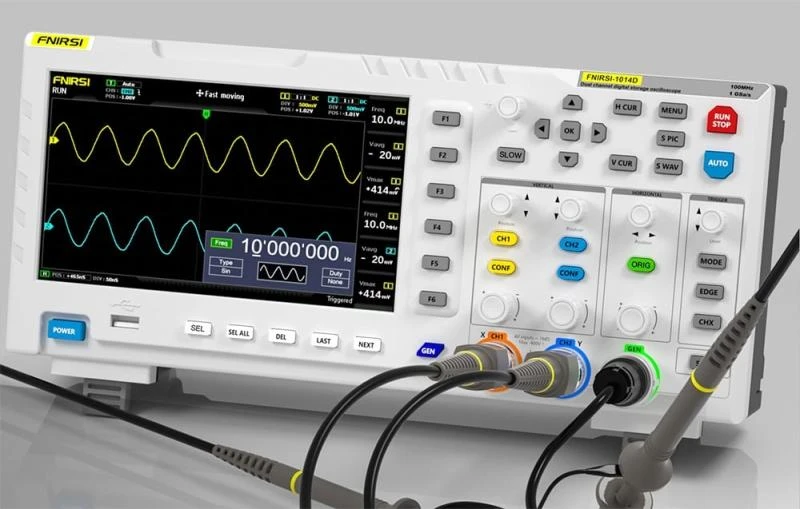

Vestavěný generátor DDS

Integrovaný generátor signálů DDS podporuje 14 standardních průběhů, včetně sinusového, obdélníkového, pilového a trojúhelníkového, s přesným nastavením frekvence v krocích po 1 Hz. Výstupní frekvenční rozsah dosahuje až 10 MHz pro sinusový průběh, což umožňuje testovat širokou škálu elektronických a signálových obvodů.

Funkce zachycení tvaru vlny

Funkce zachycení výstupu umožňuje uložit část nebo celý aktuální průběh z osciloskopu jako výstupní signál generátoru. Možnost uložit až 1 000 vlastních signálů zvyšuje flexibilitu při testování a analýze. Toto řešení odlišuje FNIRSI 1014D od klasických generátorů, které se spoléhají pouze na ruční nastavení signálu.

Přepěťová ochrana

Integrovaný modul vysokonapěťové ochrany umožňuje přístroji bezpečně měřit signály až do 400 V se sondou x10, což snižuje riziko poškození přístroje při měření v systémech napájených ze sítě. Ochrana funguje automaticky, takže při náhodném použití sondy bez přepnutí na x10 nehrozí poškození zařízení.

Vysoce čitelný displej

Barevný 7palcový displej TFT s rozlišením 800 × 480 pixelů poskytuje přehledné zobrazení průběhů. Automatický režim a intuitivní rozhraní umožňují rychle získat obraz signálu bez nutnosti ručního nastavení. Díky inteligentnímu detekčnímu algoritmu přístroj automaticky nastaví úroveň spouštění i u průběhů s více sklony nebo takzvanou mrtvou zónou, což šetří čas a zabraňuje chybám při interpretaci.

Interní paměť o velikosti 1 GB pojme až 1 000 snímků obrazovky a 1 000 průběhů. Data lze prohlížet jako miniatury, což usnadňuje rychlé vyhledání záznamu. Rozhraní umožňuje záznamy zvětšovat, mazat a exportovat přímo z režimu prohlížení.

Funkce analýzy signálu

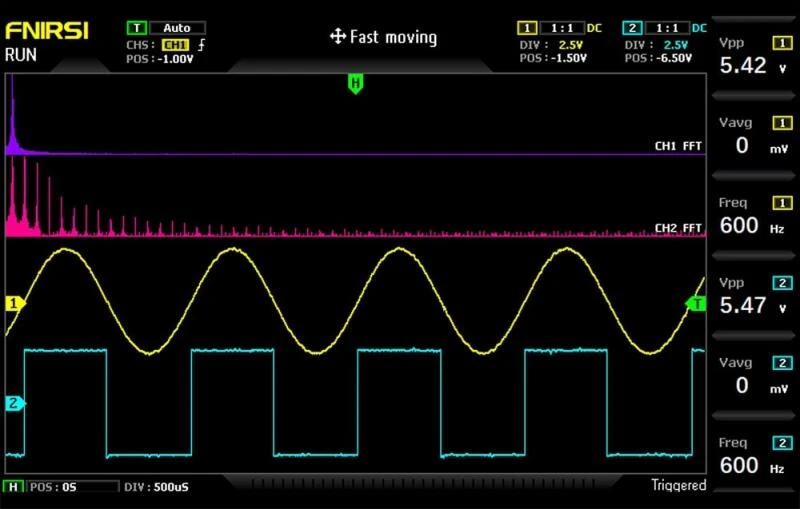

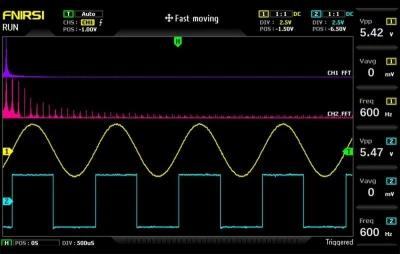

Vestavěná funkce FFT a režim zobrazení průběhů X-Y umožňují analyzovat harmonické a porovnávat amplitudy a fázové posuny dvou signálů, což jsou užitečné nástroje při diagnostice elektronických obvodů. Režim ručního měření kurzorem navíc umožňuje odečítat špičkovou hodnotu a frekvenci bez nutnosti přepočítávat stupnici, což zvyšuje přesnost analýzy i u zkreslených průběhů. Přístroj používá speciální algoritmus pro dekódování signálu číselníku, který eliminuje chybné odečty způsobené oxidací nebo opotřebením mechanismu, takže osciloskop pracuje správně i při poškozeném snímači.

Součástí dodávky

• Osciloskop 2 v 1 FNIRSI 1014D
• Sonda 100 MHz x2
• USB nabíječka
• Uživatelská příručka

Parametry

• Výrobce: FNIRSI
• Model: 1014D
• Kanály: 2
• Velikost LCD displeje: 7 palců
• Rozlišení obrazovky LCD: 800 × 480
• Technologie zobrazení: LCD
• Frekvenční odezva: 100 MHz
• Vzorkovací frekvence: 1 GSa/s
• Nejvyšší testovací napětí: 1X: 40 V, 10X: 400 V
• Kurzor: poloha XY, spouštěč Y
• Režim rolování (roll): podporováno
• Automatická kalibrace: podporováno
• Záznam tvaru vlny: 1000 snímků + 1000 průběhů
• Správa vlnových průběhů: podporováno
• Přesnost napětí: ±5 %
• Doba náběhu: < 3 ns
• Hloubka paměti: 240 Kbit
• Vstupní odpor: 1 MΩ
• Citlivost: 50 mV ~ 500 V
• Časová základna: 50 s ~ 10 ns
• Režim spouštění: jednoduché / normální / automatické
• Spouštěcí hrana: vzestupná / sestupná
• Spojení: střídavý / stejnosměrný proud
• Přesnost frekvence: ±0,01 %
• Parametry signálu: 12 typů
• Generátor: 14 typů
• Zachycení výstupu: podporováno
• Rozšíření: export do USB
• Napájení: 5 V 2 A / 3 A / 4 A
• Rozměry: 310 × 145 × 70 mm

Jde o přístroj pro měření a generování elektronických signálů, který spojuje osciloskop a signálový generátor v jednom těle a hodí se pro servisní diagnostiku, vývoj i výuku práce s elektronickými obvody.
