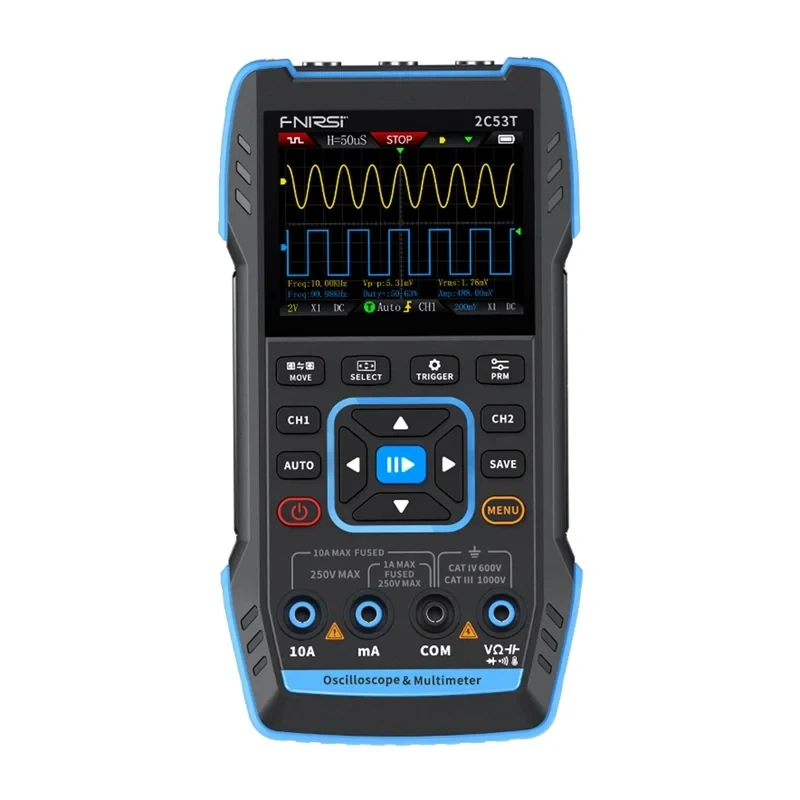

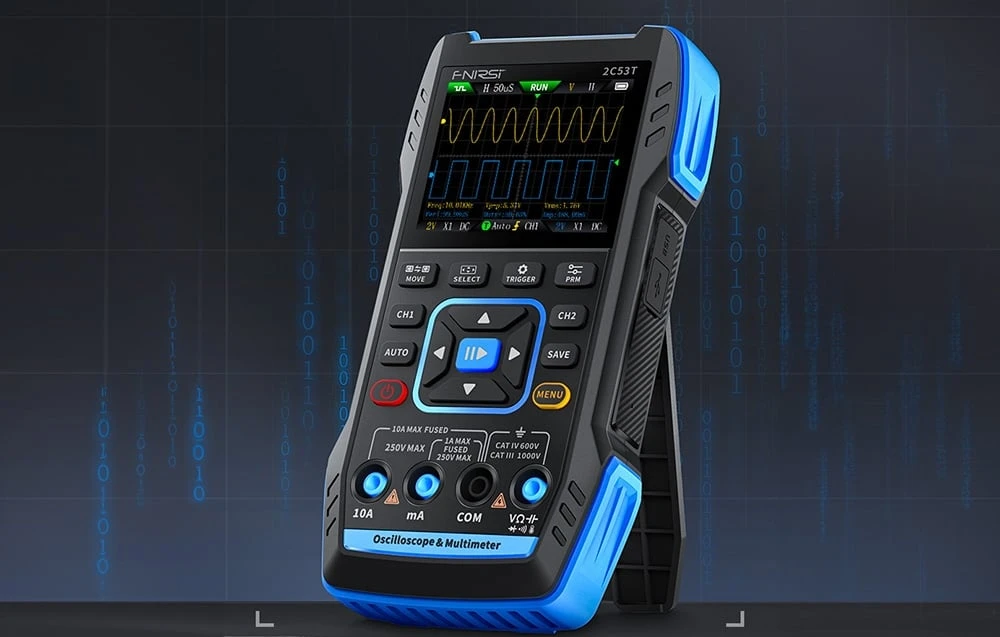

FNIRSI 2C53T 3 v 1 přenosný osciloskop, multimetr a generátor signálu

Dvoukanálový osciloskop s šířkou pásma 50 MHz, vzorkováním 250 MSa/s, multimetrem do 19999 a generátorem signálu do 50 kHz v kompaktním přenosném provedení.

FNIRSI 2C53T je přenosné zařízení 3 v 1, které spojuje osciloskop, multimetr a generátor signálu. Osciloskopová část nabízí 2×50 MHz šířku pásma, vzorkování 250 MSa/s, 8bitový ADC a 16kbodovou paměťovou vyrovnávací paměť na kanál pro záznam dat před i po spuštění. Multimetr měří s rozlišením až 19999 a generátor signálu pracuje do frekvence 50 kHz. Vstupní impedance je 1 MΩ ∥ 15 pF s přepínáním vazby AC/DC/GND.

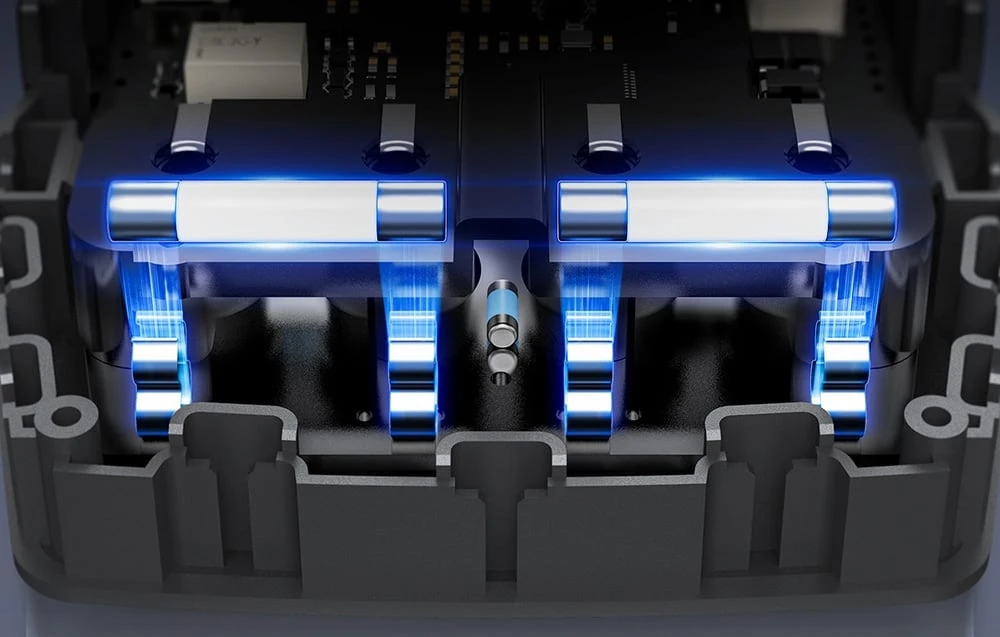

Odolné pouzdro z ABS plastu se silikonovými kryty a 2,8palcový displej s rozlišením 320×240 px zajišťují mobilitu, baterie s kapacitou 3000 mAh umožňuje až 4 hodiny provozu. Zařízení splňuje bezpečnostní kategorii CAT II 300 V, je vybaveno dvojitými keramickými pojistkami a obvodem ochrany proti přepětí. Díky záznamu průběhů a možnosti aktualizace firmwaru máte přehled o výsledcích měření i přístup k novým funkcím.

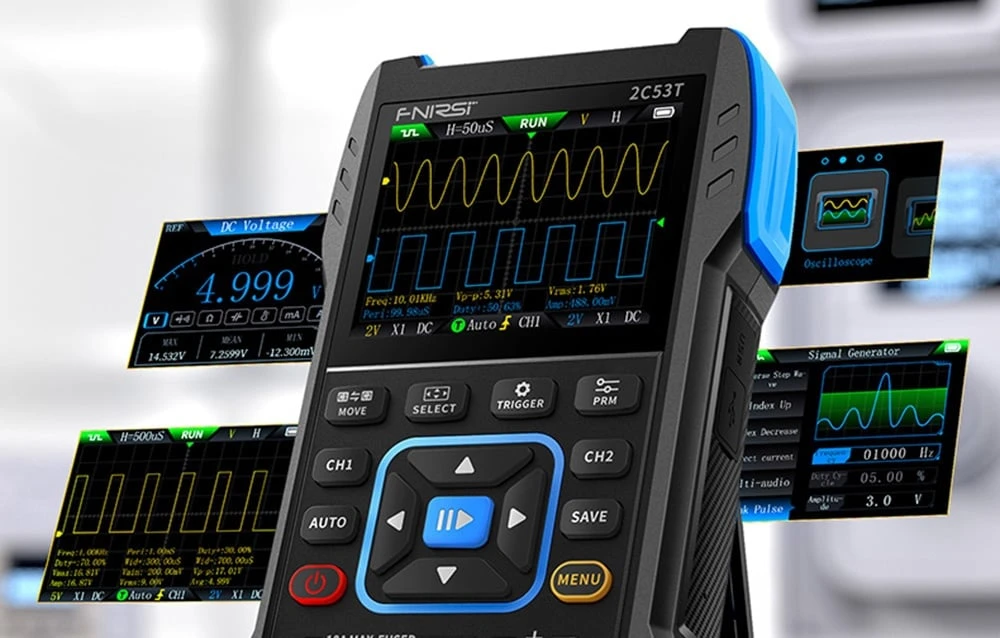

Barevný displej a multimetr

2,8palcový displej s rozlišením 320×240 px zobrazuje průběhy signálu v barvě a podporuje funkci takzvaného nekonečného dozvuku, která udržuje stopu signálu na obrazovce i po jejím zmizení. Režimy Y-T, Rolling a X-Y, tedy takzvané Lissajousovy obrazce pro analýzu fázových rozdílů mezi signály, usnadňují sledování fázových vztahů a vysoký jas zajišťuje čitelnost za různých světelných podmínek.

Vestavěný multimetr s rozlišením až 19999 měří stejnosměrné i střídavé napětí, nízké i vysoké proudy, odpor, kapacitu, diody, teplotu a kontinuitu pomocí bzučáku. Inteligentní ochrany chrání uživatele i samotné zařízení před přetížením.

Pokročilá hardwarová architektura

Kombinace ARM, FPGA a výkonného ADC, jaká se používá i u stolních osciloskopů, zajišťuje rychlé spouštění a přesnou reprodukci signálu. Spouštěcí systém nabízí režimy Edge pro stoupající nebo klesající hranu, Pulse Width, Video a Slope, a to s předspouštěním i postspouštěním až 50 procent, takže zachytí i velmi krátké anomálie signálu bez ztráty detailů.

Generátor signálu

Vestavěný generátor funkcí dosahuje napětí až ±400 V a frekvence až 50 kHz. K dispozici je 13 typů vlnových průběhů, mezi nimi sinus, obdélník, trojúhelník, pila, rampa, impuls nebo šum, s nastavitelným offsetem, tedy posunem signálu vzhledem k nule, a amplitudou nastavitelnou v krocích po 10 mV na dílek. To umožňuje testovat filtry, zesilovače i analogové obvody bez dalšího vybavení.

Automatické nastavení měření

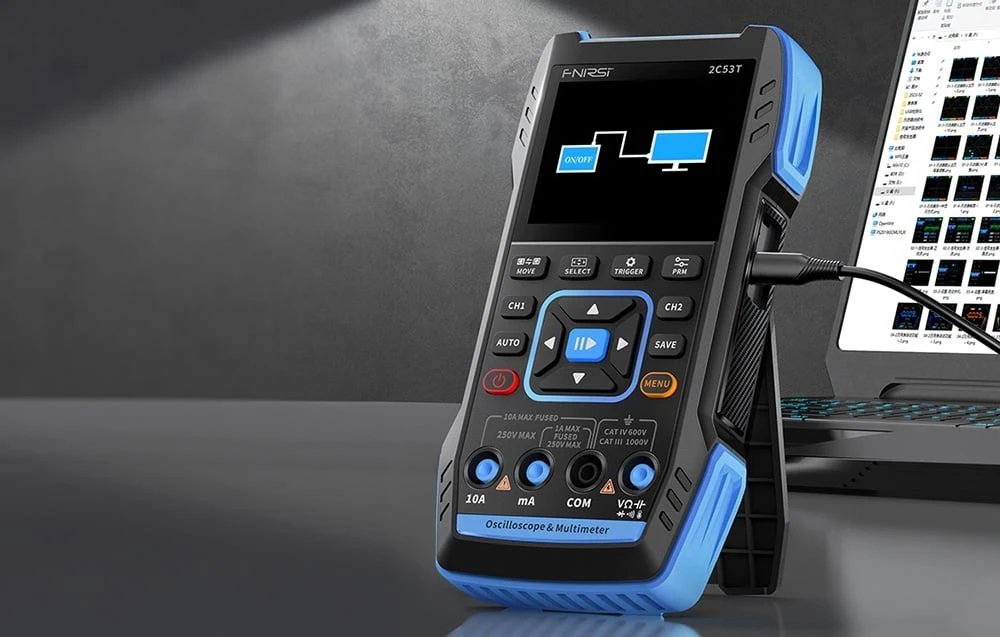

Funkce AUTO nastaví rozsah i spouštění jediným tlačítkem a vlnová křivka se zobrazí okamžitě bez delší konfigurace. Dostupné jsou i režimy Single a Normal pro rychlá měření v terénu. Snímek obrazovky vlnové křivky lze jedním kliknutím uložit do paměti osciloskopu nebo přímo do počítače přes USB, což usnadňuje archivaci výsledků a jejich pozdější analýzu.

Izolované měřicí kanály

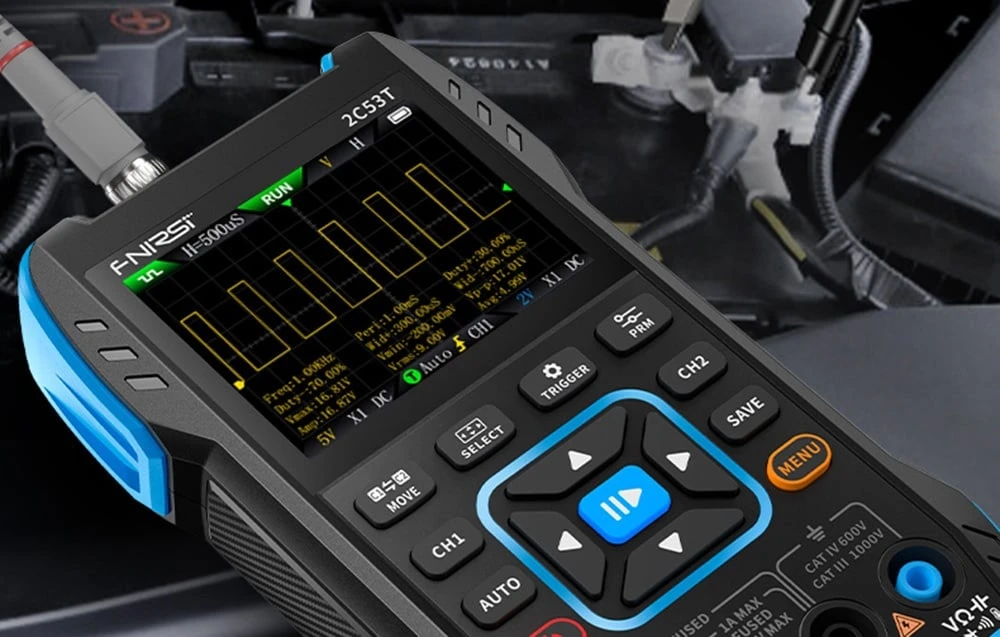

Dva zcela nezávislé vstupy CH1 a CH2 se šířkou pásma 50 MHz eliminují vzájemné rušení a zvyšují přesnost měření. Vzorkování rychlostí 250 MSa/s věrně reprodukuje PWM impulsy i zvlnění napájení.

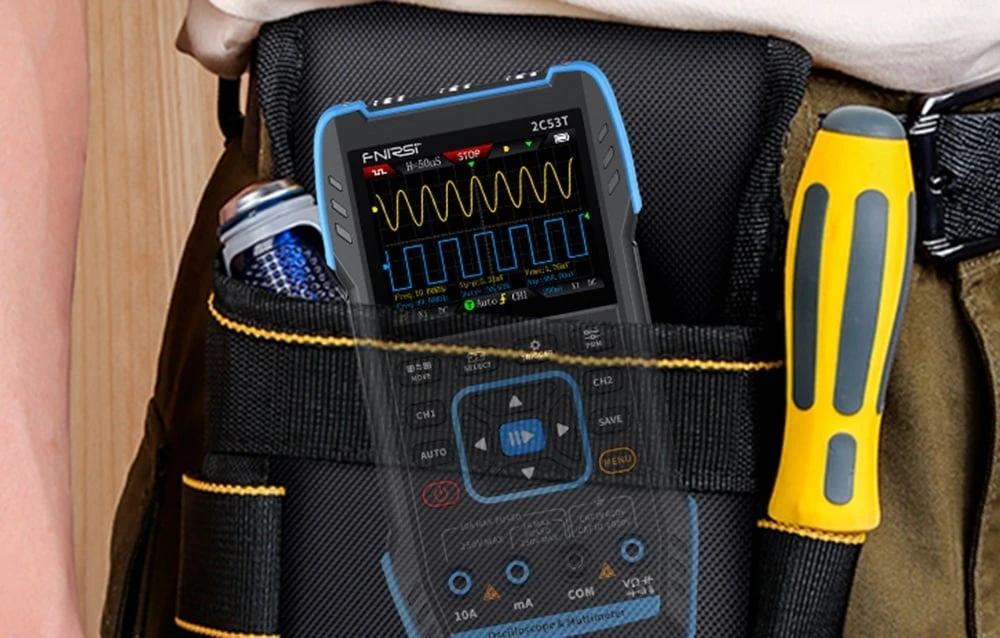

Robustní konstrukce

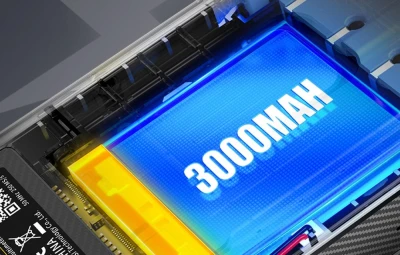

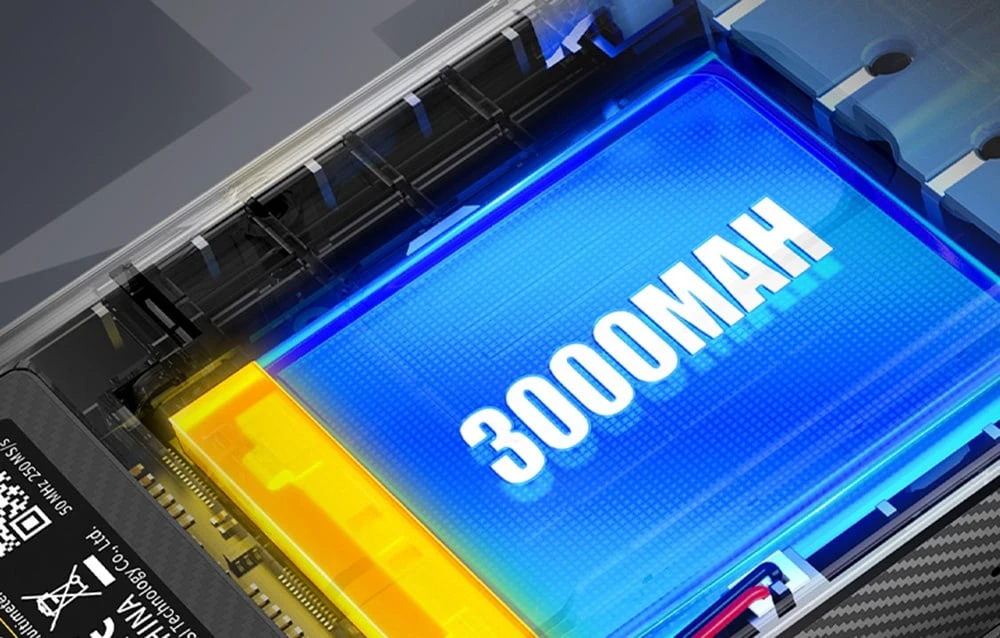

Pouzdro z ABS plastu, tedy akrylonitril-butadien-styrenu, potažené silikonem odolává pádům a nárazům, pozlacené dráhy desky plošných spojů jsou odolné proti korozi. Baterie s kapacitou 3000 mAh v této souvislosti zaručuje až 4 hodiny provozu. Sklopný stojan umožňuje umístit zařízení do libovolného úhlu a ergonomická tlačítka spolu s portem USB-C zajišťují pohodlné ovládání i nabíjení.

Obsah balení

• Přenosný osciloskop FNIRSI 2C53T 3 v 1
• 10x měřicí sonda (1 ks)
• Sonda s krokosvorkami
• Multimetrové vodiče
• Nabíjecí kabel
• Přepravní taška
• Uživatelská příručka

Parametry produktu

Displej	2,8palcový barevný HD displej
Rozlišení	320 × 240
Specifikace nabíjení	USB-C (5 V/1 A)
Baterie	3000 mAh lithium-iontová
Podporované funkce	Osciloskop, generátor signálu, multimetr (podrobnosti v parametrech funkcí)
Pohotovostní doba	6 hodin (maximálně v laboratoři)
Jazyk	Čínština a angličtina
Rozměry	167 × 89 × 35 mm
Hmotnost	300 g

Parametry osciloskopu

Kanály	Dvoukanálový
Vzorkování	250 MSa/s
Analogová šířka pásma	50 MHz (každý kanál samostatně 50 MHz)
Hloubka paměti	1 kpoint
Impedance	1 MΩ
Rozsah časové základny	10 ns - 20 s
Vertikální citlivost	10 mV/divize - 10 V/divize (×1)
Maximální měřené napětí	±400 V
Režim spouštění	AUTO/Normální/Jednorázový
Režim zobrazení	Y-T/Rolling/X-Y
Spojení	AC/DC
Trvalost stopy	OFF, 500 ms, 1 s, ∞
Matematické funkce	8 základních operací + FFT
Zachycení vlnové formy	Ano
Export vlnové formy	Ano
Měření kurzorem	Ano

Parametry generátoru signálu

Kanál	Jeden kanál
Frekvence	1 Hz - 50 kHz
Amplituda	0,1 - 3,0 V

Parametry multimetru

Stejnosměrné napětí	1,9999 V / 19,999 V / 199,99 V / 1000 V ±(0,5 %+3)
Střídavé napětí	1,9999 V / 19,999 V / 199,99 V / 750,0 V ±(1 %+3)
Stejnosměrný proud	19,999 mA / 199,99 mA / 1,9999 A / 9,999 A ±(1,2 %+3)
Střídavý proud	19,999 mA / 199,99 mA / 1,9999 A / 9,999 A ±(1,5 %+3)
Odpor	9,999 MΩ / 1,9999 MΩ / 199,99 kΩ / 19,999 kΩ ±(0,5 %+3); 1,9999 kΩ / 199,99 Ω ±(2,0 %+3)
Kapacita	9,999 mF / 99,99 mF ±(5,0 %+20)
Teplota	-55 °C - 1300 °C (-67 °F - 2372 °F) ±(2,5 %+5)
Měření diod	Ano
Test spojitosti	Ano

FNIRSI 2C53T is a compact measuring instrument that replaces an oscilloscope, multimeter, and signal generator in one body for service and development work in the field and in the workshop.
