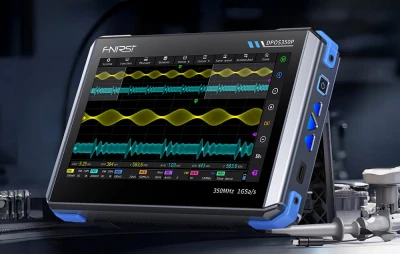

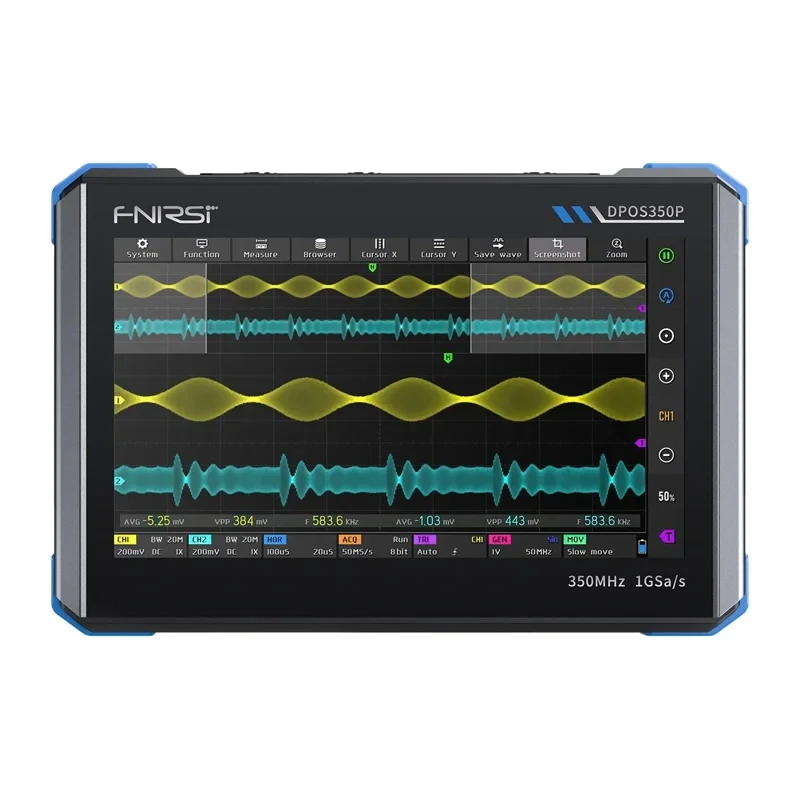

FNIRSI DPOS350P 4 v 1 digitální osciloskop + doprava zdarma

Univerzální měřicí přístroj 4 v 1: osciloskop, generátor signálu, spektrální analyzátor a analyzátor frekvenční odezvy se 7palcovým dotykovým displejem, šířkou pásma 350 MHz a vzorkováním 1 GSa/s.

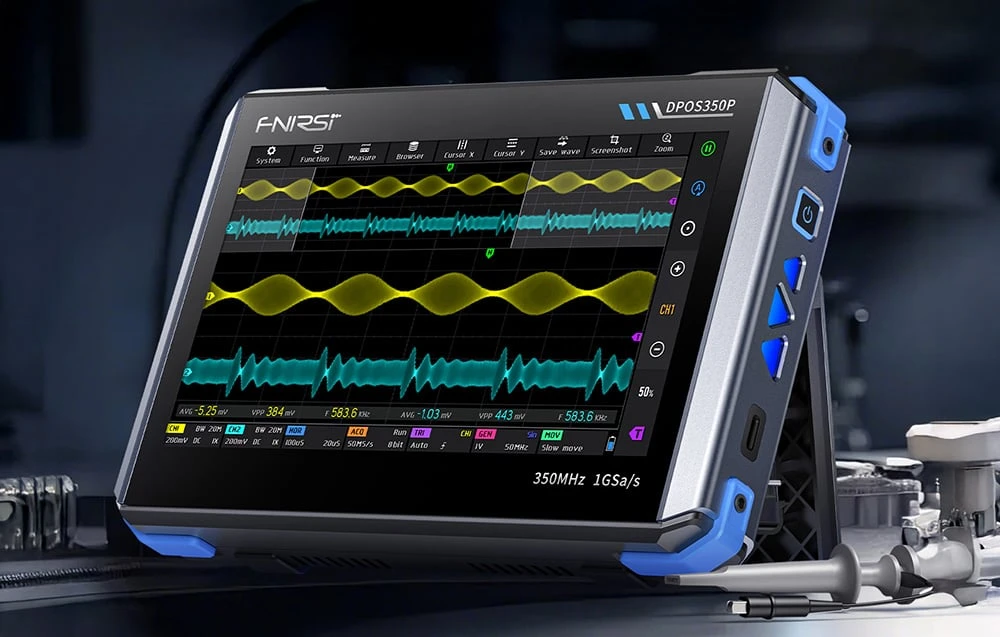

FNIRSI DPOS350P je univerzální měřicí přístroj, který v jednom těle spojuje osciloskop, generátor signálu, spektrální analyzátor a analyzátor frekvenční odezvy. Díky 7palcovému dotykovému displeji máte přehled o signálu i rychlý přístup ke všem funkcím. Vysoká šířka pásma, rychlé vzorkování a velká paměť umožňují přesnou analýzu signálu, zatímco pokročilé režimy vizualizace zlepšují čitelnost měření.

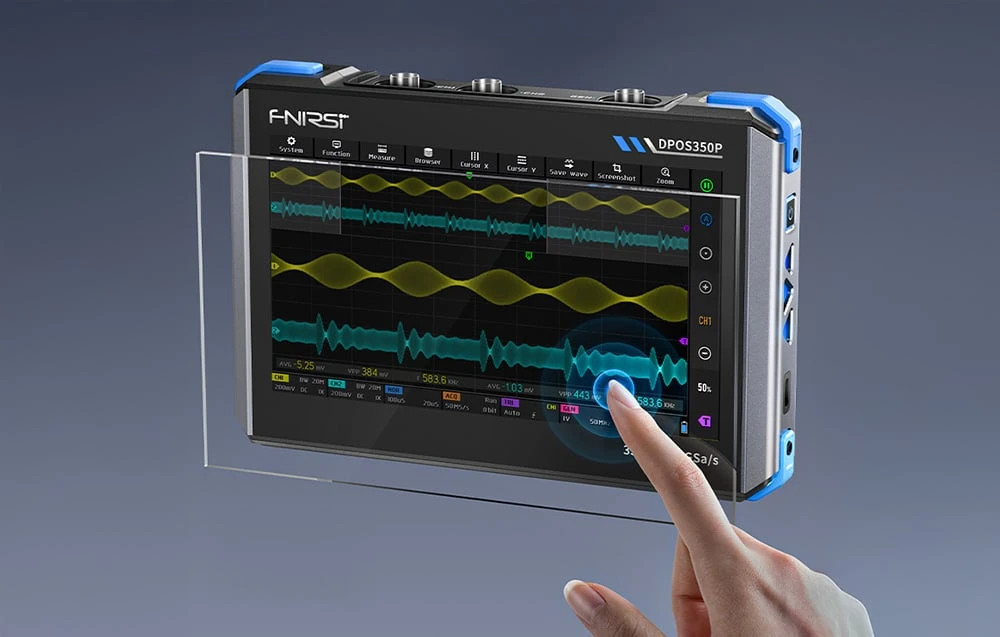

Plná kontrola nad signálem

Velký dotykový displej poskytuje úplný přehled o analyzovaném signálu a umožňuje přesné ovládání parametrů. Přehledné rozhraní pomáhá rychle pochopit chování systému, takže přístroj slouží jako druhý pár očí při diagnostice a testování.

Maximální funkčnost

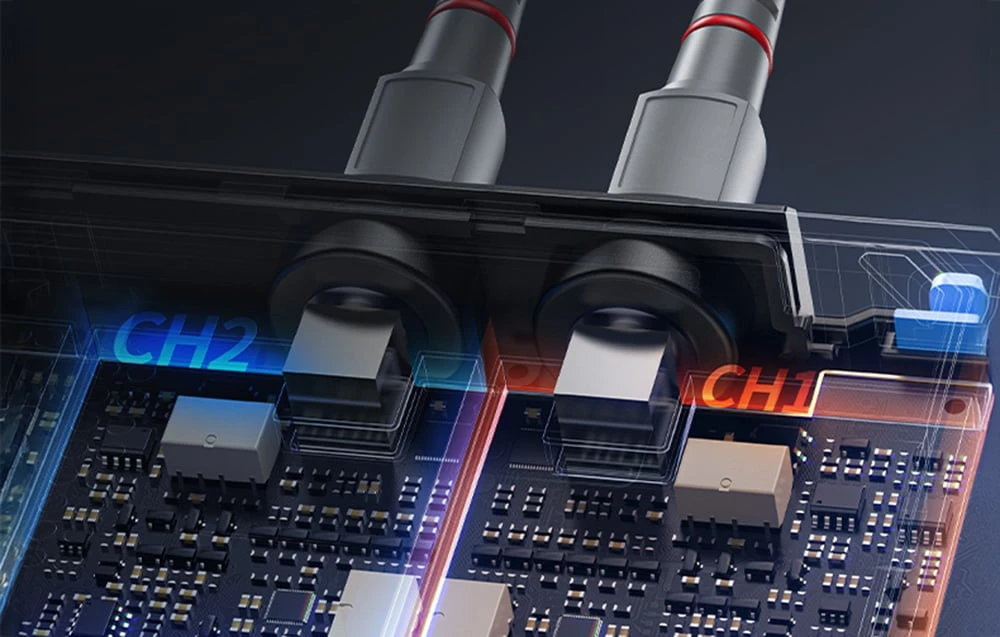

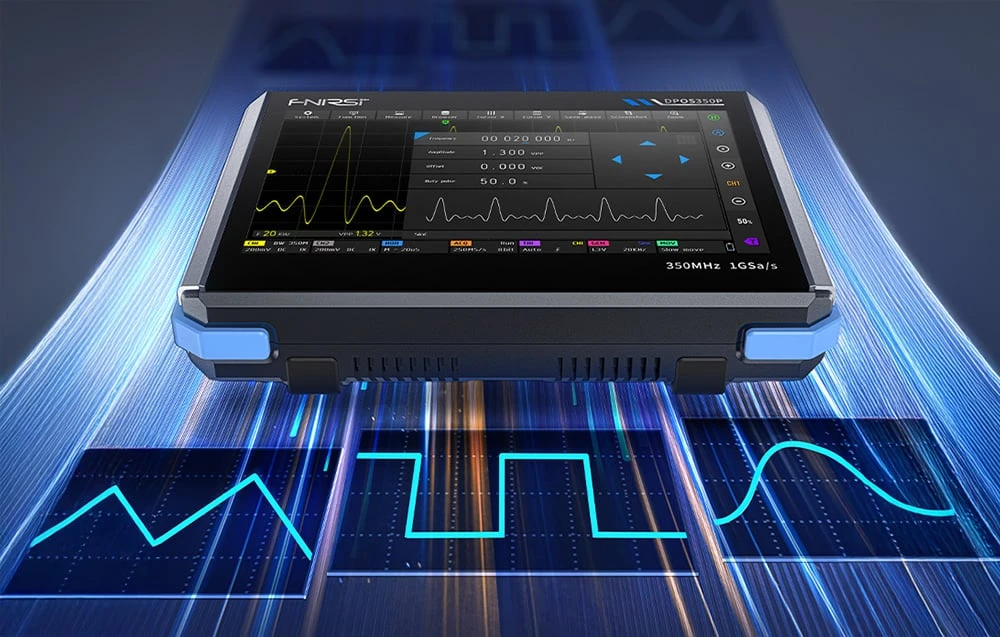

FNIRSI DPOS350P nabízí funkce čtyř různých zařízení: osciloskop (2 kanály, šířka pásma 350 MHz, vzorkování 1 GSa/s, 8bitové rozlišení, 50 000 průběhů za sekundu), generátor signálu (až 50 MHz), spektrální analyzátor (rozsah 200 kHz až 350 MHz) a analyzátor frekvenční odezvy (100 kHz až 50 MHz). Díky tak široké škále funkcí nahrazuje jedno zařízení několik specializovaných nástrojů, což šetří prostor i čas.

Vysoký měřicí výkon

Šířka pásma 350 MHz, vzorkovací frekvence 1 GSa/s a hloubka paměti 60 kpts se promítají do přesné reprodukce signálu a stabilních měření i u složitých průběhů. Osciloskop dále umožňuje analýzu Bodeho diagramu v rozsahu 100 Hz až 50 MHz s nastavitelnou frekvencí, amplitudou buzení a offsetem, takže poslouží při testování zesilovačů, filtrů a výkonových smyček, kde pomáhá rychle posoudit frekvenční odezvu obvodu.

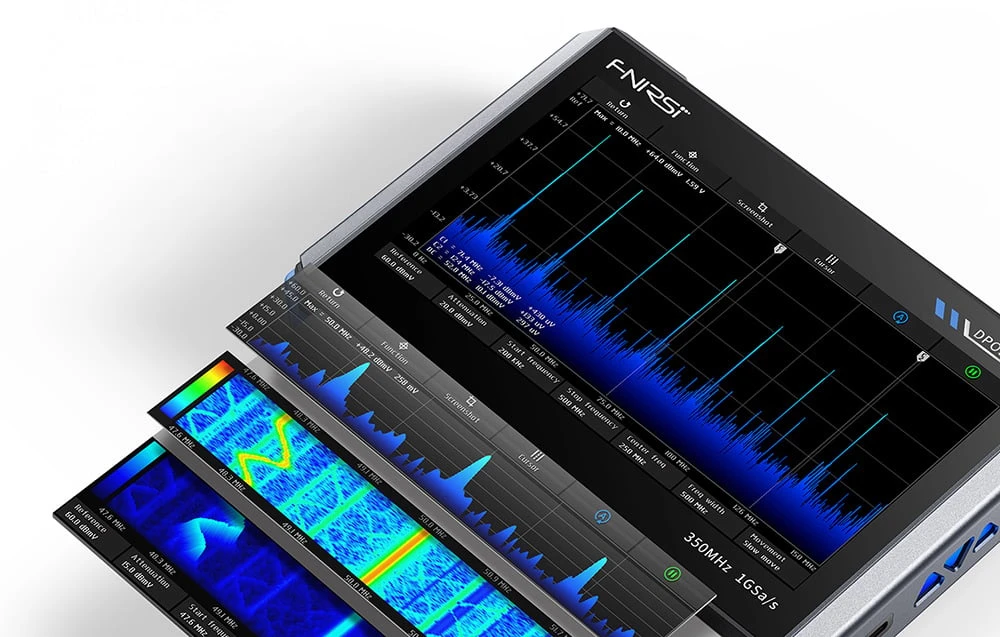

Pokročilá analýza spektra a EMI

Zařízení pokrývá frekvenční rozsah od 200 kHz do 350 MHz a umožňuje ruční nastavení klíčových parametrů, jako je startovací a zastavovací frekvence, šířka pásma, referenční úroveň, útlum a délka FFT. K dispozici jsou měření kurzorem a pokročilé režimy vizualizace včetně 3D zobrazení Waterfall. Díky tomu je osciloskop vhodný pro testování EMI, analýzu RF signálu a detekci harmonických.

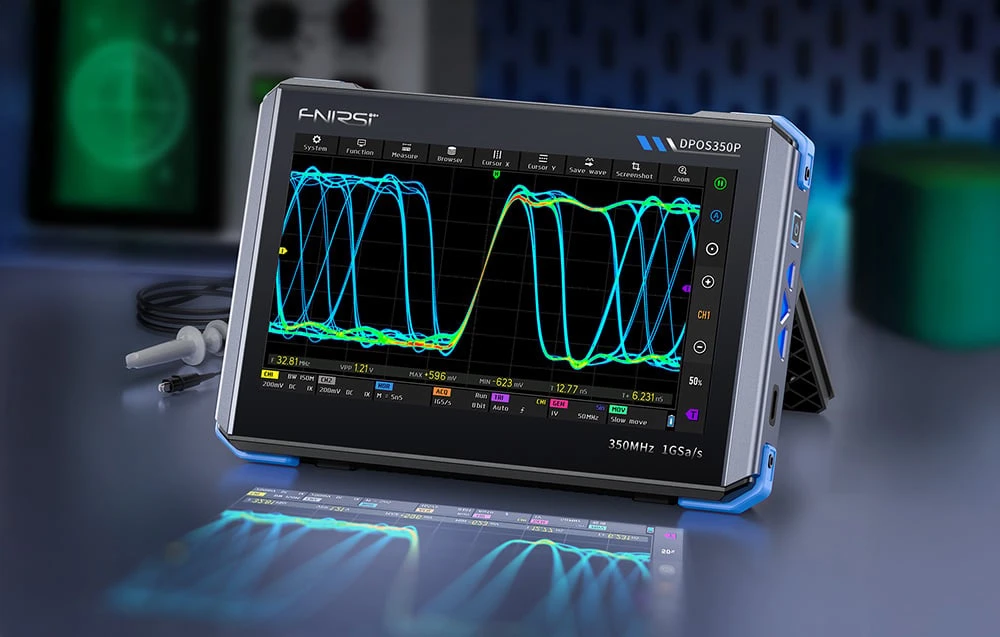

Viditelnost signálu jako nikdy předtím

Technologie digitální fluorescence poskytuje výjimečnou čistotu signálu a přesnou reprodukci barev. Pokročilé filtrování šumu zlepšuje detekci a prezentaci vlnových průběhů pro přesnější analýzu signálu. Podporována je i 8 až 16bitová technologie, která zvyšuje čistotu obrazu.

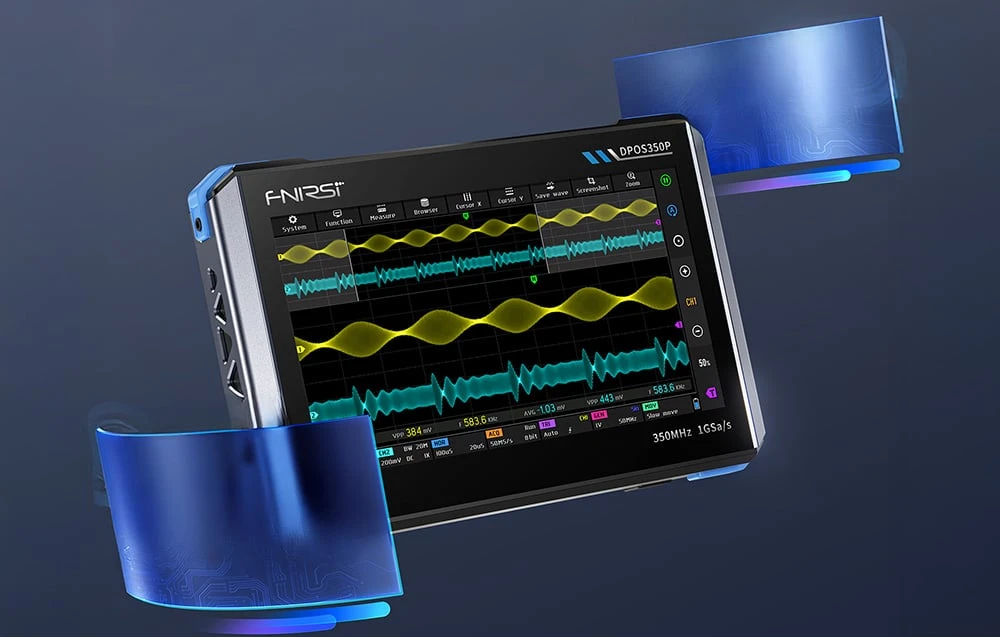

Design pro pohodlnou práci

Štíhlé pouzdro v černém provedení se šedými a modrými akcenty kombinuje moderní design s ergonomií. Formát připomínající tablet umožňuje ovládání jednou rukou a dotykové rozhraní dává okamžitý přístup ke všem funkcím bez zbytečných nabídek a složité navigace. Osciloskop podporuje více jazyků, včetně čínštiny, angličtiny, ruštiny a portugalštiny, což se hodí i při práci v mezinárodním prostředí.

Součástí balení

• 2 sondy 350 MHz
• Nabíječka QC18W
• USB kabel
• Krokosvorky
• Uživatelská příručka

Parametry

Obecné informace
• Výrobce: Fnirsi
• Model: DPOS350P
• Počáteční konfigurace: 5 předvoleb
• Jazyky: čínština, angličtina, ruština, portugalština
• Úhlopříčka obrazovky: 7 palců
• Rozlišení obrazovky: 1024 × 600 pixelů
• Technologie obrazovky: IPS, plný pozorovací úhel
• Režim interakce: kapacitní dotyková obrazovka
• Rozšiřující rozhraní: kapacitní dotyková obrazovka
• Automatické vypnutí: 15 minut až 1 hodina, nebo vypnuto
• Aktualizace: podporuje aktualizace obrazu .iso
• Požadavky na nabíjení: QC18W, 12 V / 1,5 A
• Baterie: 3,7 V lithiová, 8000 mAh
• Provozní doba: cca 3 hodiny
• Doba nabíjení: cca 5 hodin
• Celková spotřeba energie: 10 W
• Chlazení: pasivní (vzduch)
• Rozměry zařízení: 190 × 128 × 37 mm

Analyzátor frekvenční odezvy (FRA)
• Frekvence budicího signálu: 100 Hz až 50 MHz
• Amplituda budicího signálu: 0 až 5 Vpp
• Offset budicího signálu: -2,5 V až +2,5 V
• Počet frekvenčních bodů: 20 až 500
• Měření kurzorem: frekvence, zisk, fáze
• Provozní režim: jednorázový, cyklický
• Kalibrace systému: podporována

Analyzátor spektra (SA)
• Metoda převodu: FFT
• Délka FFT: 4K až 32K
• Frekvenční rozsah: 200 kHz až 350 MHz
• Rozsah úrovně: -60 dBmV až +260 dBmV
• Měření kurzorem: frekvence, amplituda
• Parametr značení: maximální harmonická energie
• Vodopádový graf: podporován
• 3D vodopádový graf: podporován
• Automatické nastavení: podporováno
• Kalibrace systému: podporována

Osciloskop
• Počet kanálů: 2
• Šířka pásma: 350 MHz
• Doba náběhu: 1 ns
• Max. vzorkovací frekvence: 1 GSa/s
• Hloubka paměti: 60 kpts
• Vstupní impedance: 1 MΩ / 14 pF
• Rozsah časové základny: 5 ns až 50 s
• Časová základna (roll): 50 ms až 50 s
• Vertikální citlivost: 2 mV až 20 V (1×)
• Vertikální rozsah: 16 mV až 160 V (1×)
• Přesnost DC: ±2 %
• Přesnost času: ±0,01 %
• Vstupní vazba: DC / AC
• Pozadí mřížky: zobrazit nebo skrýt
• Posun vlnové křivky: hrubé nebo jemné nastavení
• Ochrana proti přepětí: až 400 V
• Jas vlnové křivky: nastavitelný
• Zobrazení FFT: podporováno
• Digitální fluorescence: podporováno
• Útlum sondy: 1× / 10× / 100×
• Hardwarové omezení šířky pásma: 150 MHz / 20 MHz
• Režim vysokého rozlišení: 8 až 16 bitů
• Měření parametrů: 12 typů
• Měření kurzorem: čas, perioda, frekvence, úroveň, napětí
• Detekce spouštěče: digitální
• Kanál spouštěče: CH1 / CH2
• Režim spouště: Auto / Single / Normal
• Hrana spouště: Rising / Falling
• Útlum spouště: L1 až L3
• Úroveň spouště: manuální nebo automatická (10 % až 90 %)
• Záznam snímku obrazovky: 90 obrázků
• Záznam vlnové formy: 500 sad
• Zobrazení teploty barev: podporováno
• Režim X-Y: podporováno
• Zoom časové základny: podporováno
• Automatické nastavení jedním tlačítkem: podporováno
• Nulový návrat jedním tlačítkem: podporováno
• Prohlížeč dat: podporováno

Generátor signálu (SG)
• Typy průběhů: 14 standardních + zachycený průběh
• Frekvence: 0 až 50 MHz (sinus), jiné průběhy až 10 M / 5 M / 3 M
• Amplituda: 0 až 5 Vpp
• Offset: -2,5 V až +2,5 V
• Pracovní cyklus: 0,1 % až 99,9 %
• Rozlišení frekvence: 1 Hz
• Rozlišení amplitudy: 1 mV
• Rozlišení offsetu: 1 mV
• Rozlišení pracovního cyklu: 0,1
• Uložené vlastní vlnové průběhy: 500 sad

FNIRSI DPOS350P tak poslouží jako kompaktní měřicí stanice pro elektroniky a techniky, kteří potřebují osciloskop, generátor i spektrální analyzátor v jednom přenosném přístroji.
