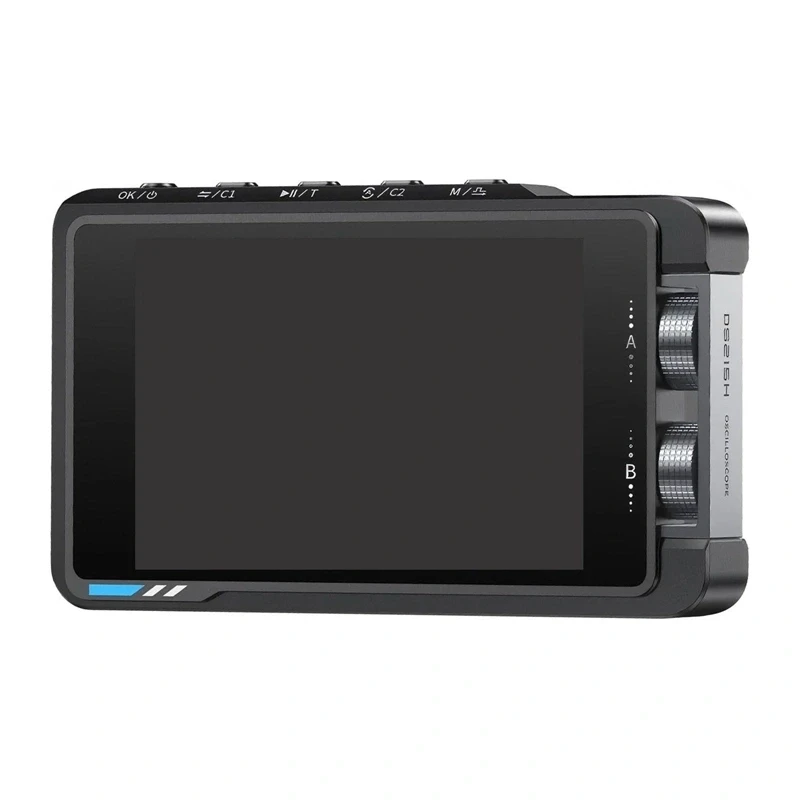

FNIRSI DS215H osciloskop

Dvoukanálový digitální osciloskop s šířkou pásma 50 MHz a vestavěným generátorem funkcí pro měření, diagnostiku a testování elektronických obvodů v dílně i terénu.

Práce s elektronikou vyžaduje vybavení, které zvládne i ty nejnáročnější úkoly. FNIRSI DS215H spojuje dvoukanálový digitální osciloskop se šířkou pásma 50 MHz a generátor funkcí do jednoho kompaktního zařízení, takže signály můžete analyzovat i generovat bez nutnosti používat více samostatných přístrojů. Díky vysoké přesnosti měření, intuitivnímu ovládání a přehlednému IPS displeji je vhodný pro údržbu zařízení, výzkum a vývoj, testování i diagnostiku v dílně i v terénu. Tělo přístroje kombinuje hladký plast a kov v černé a stříbrné barvě.

Vysoká přesnost měření a rychlé vzorkování

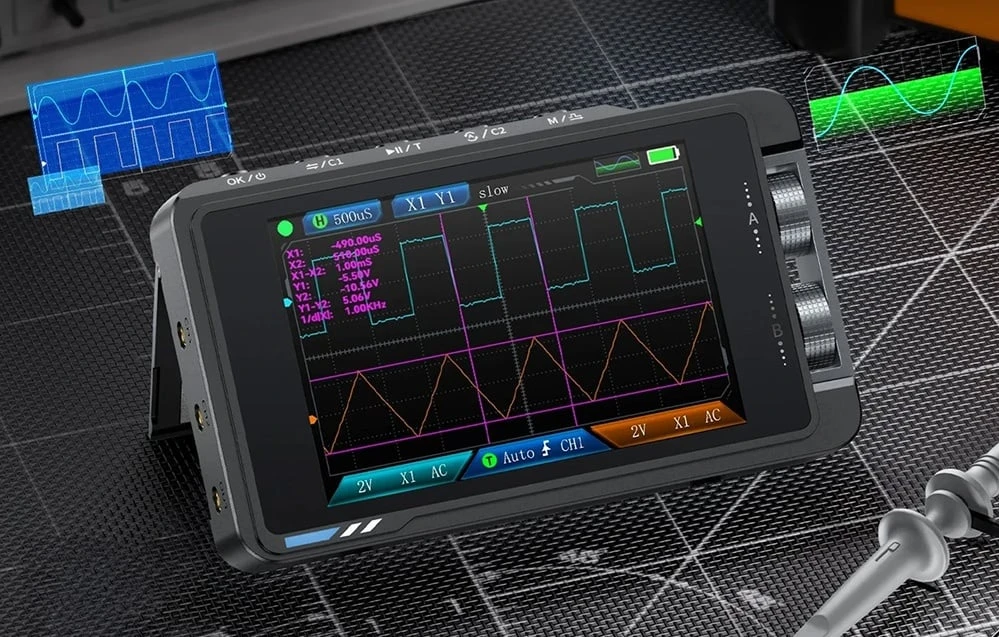

Osciloskop využívá architekturu založenou na čipech FPGA, MCU a ADC, což zajišťuje vysoký výkon a provozní stabilitu. Analogová šířka pásma 50 MHz a vzorkování v reálném čase rychlostí až 250 MSa/s umožňují přesnou analýzu signálů v široké škále aplikací. Vysoké rozlišení měření pak dovoluje sledovat průběhy a zachytit i krátkodobé změny signálu.

Funkční generátor s rozsáhlými možnostmi konfigurace

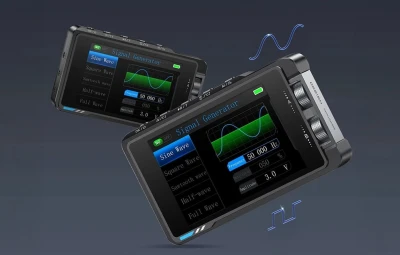

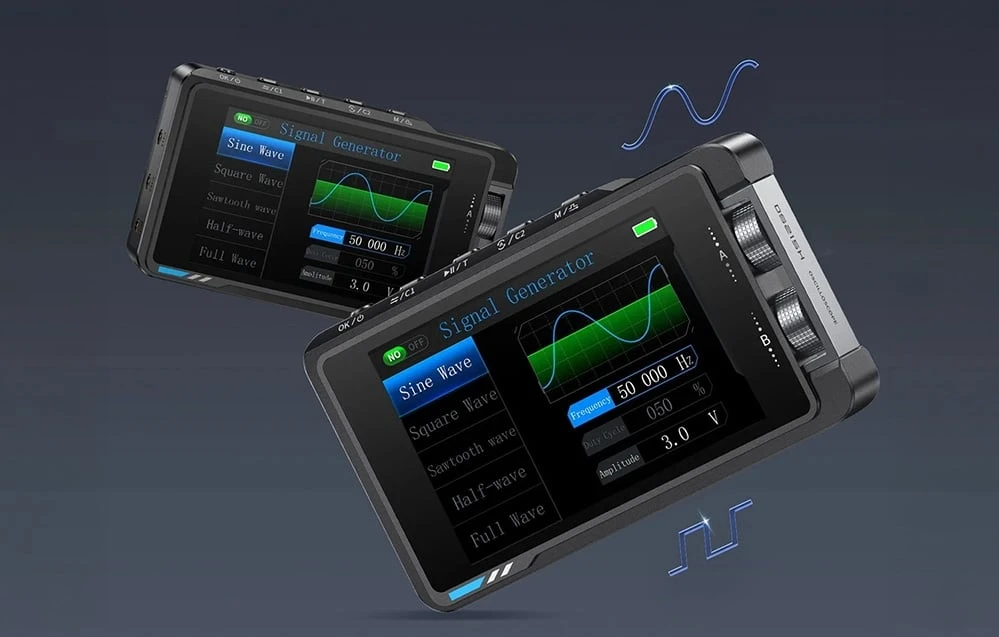

FNIRSI DS215H je vybaven generátorem funkcí podporujícím 13 typů průběhů, což rozšiřuje možnosti přístroje při testování a návrhu elektronických obvodů. Frekvenční rozsah od 0 do 50 kHz, nastavitelný v krocích po 1 Hz, umožňuje přesně přizpůsobit parametry signálu konkrétní aplikaci. Frekvenci, amplitudu i pracovní cyklus lze libovolně nastavovat, díky čemuž je generátor vhodný jak pro jednoduché testy, tak pro náročnější laboratorní práci.

Pohodlné ovládání

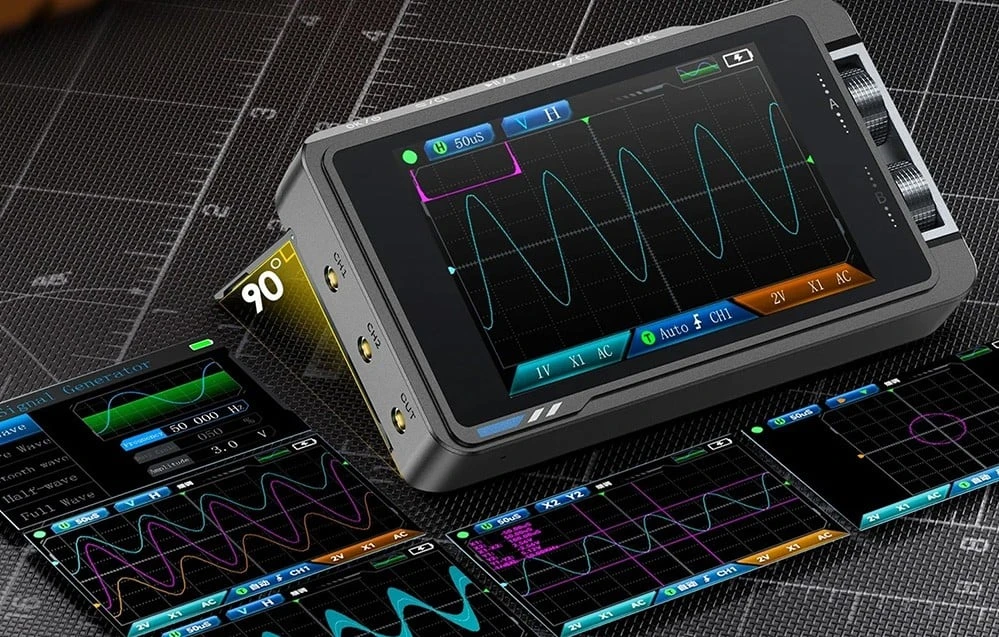

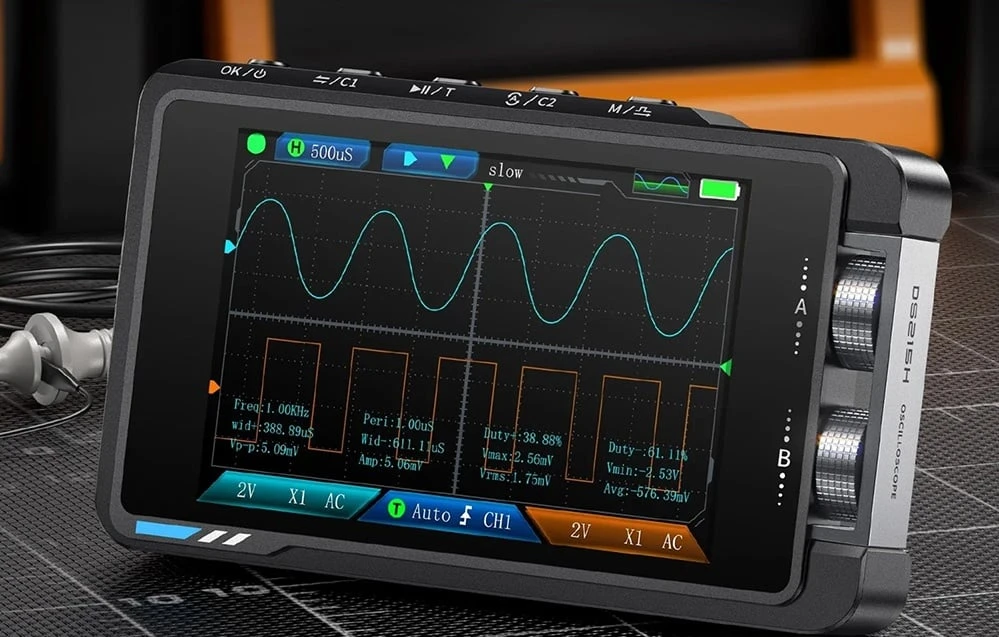

3,5palcový barevný IPS displej s rozlišením 480 × 320 pixelů poskytuje jasný přehled o průbězích signálů a přehledné uživatelské rozhraní. Ovládání pomocí otočného knoflíku a tlačítek umožňuje rychle měnit nastavení a procházet kontextové nabídky, aniž byste museli zdlouhavě hledat jednotlivé možnosti. Přístroj navíc umí pořizovat snímky obrazovky, které si později prohlédnete, což usnadňuje analýzu výsledků a dokumentaci měření.

Bezpečný provoz i při vysokých napětích

Přístroj je navržen pro provoz v náročnějších podmínkách. Podporuje špičkové vstupní napětí až ±400 V a je vybaven funkcemi ochrany proti vysokému napětí. Volba faktoru sondy 1x nebo 10x umožňuje přizpůsobit konfiguraci povaze prováděného měření. Přístroj splňuje požadavky normy GB/T 15289-2013.

Připraven k práci kdekoli

Kompaktní a lehká konstrukce umožňuje, že se FNIRSI DS215H snadno vejde do servisní tašky nebo batohu, a je tak vhodný i pro práci v terénu. Vestavěná lithium-iontová baterie s kapacitou 1500 mAh zajišťuje až 4 hodiny nepřetržitého provozu na jedno nabití, napájení přes port USB-C (5 V / 1 A) pak umožňuje dobíjení téměř kdekoli. Využijí ho servisní technici, elektronici, inženýři i další odborníci, kteří se zabývají návrhem, diagnostikou a testováním elektronických obvodů.

Součástí sady je

• Osciloskop DS215H
• Osciloskopická sonda
• Měřicí kabel s krokosvorkami
• Kabel USB-C
• Adaptér BNC
• Návod k použití

Obecné informace

Výrobce	FNIRSI
Model	DS215H
Displej	3,5” barevný IPS
Podsvícení	Nastavitelný jas
Napájení	Type-C (5 V/1 A)
Baterie	1500 mAh
Jazyky	čínština, angličtina, němčina, portugalština, japonština, španělština, korejština, ruština
Rozměry produktu	cca 66 x 110 x 19,5 mm
Hmotnost	cca 138 g

Osciloskop

Kanál	Dvoukanálový
Šířka pásma	50 MHz
Vzorkovací frekvence v reálném čase	250 MSa/s
Úložiště dat	14 M
Rozsah časové stupnice	20 ns/div - 20 s/div
Vertikální citlivost	10 mV/div - 10 V/div
Vertikální rozlišení	8 bitů
Vstupní impedance	1 MΩ
Režim zobrazení signálu	Posun
Měřicí údaje	Poměr zapnutí, frekvence, Vpp, max., min., průměr, RMS, proud, poměr zapnutí, šířka impulzu
Faktor útlumu sondy	1x/10x
Vstupní vazba	AC/DC
Typ spouštění	Nastupující/klesající hrana
Špičkové napětí	±400 V
Rozsah úrovně spouštění	8 dílků (kladných i záporných)
Režim spouštění	Auto / Normální / Jednorázový

Generátor signálu

Výstupní průběh	Podporuje více výstupních průběhů
Frekvence průběhu	0-50 kHz
Plnicí cyklus obdélníkového signálu	0-100 %
Amplituda signálu	0,1 V-3,0 V

FNIRSI DS215H tak spojuje dvoukanálový osciloskop s pásmem 50 MHz a generátor funkcí do jednoho přenosného přístroje s vlastním zdrojem energie, který pomůže při opravách, oživování a testování elektronických obvodů přímo na místě.
