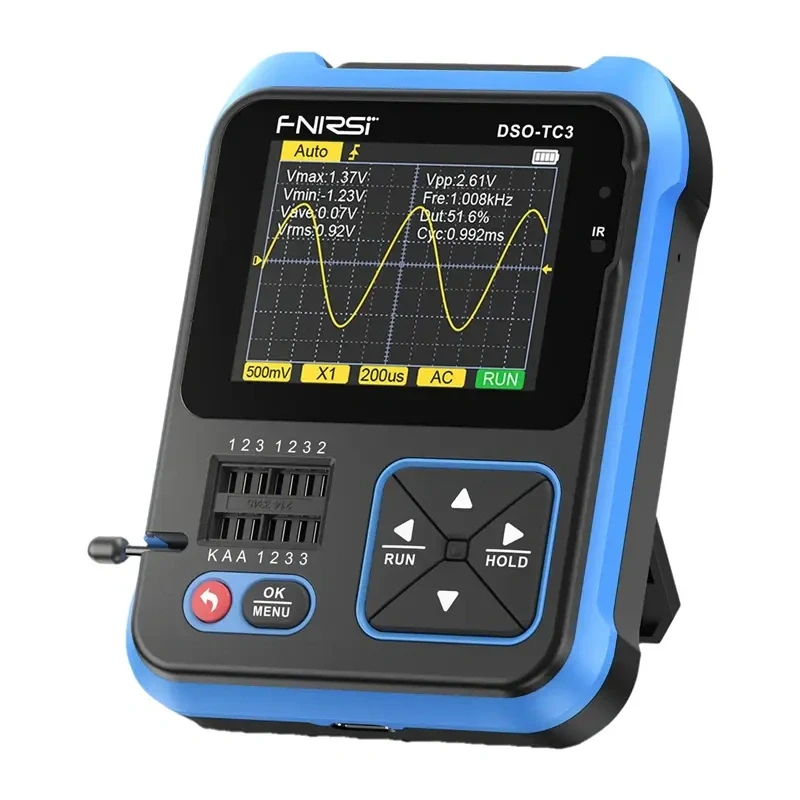

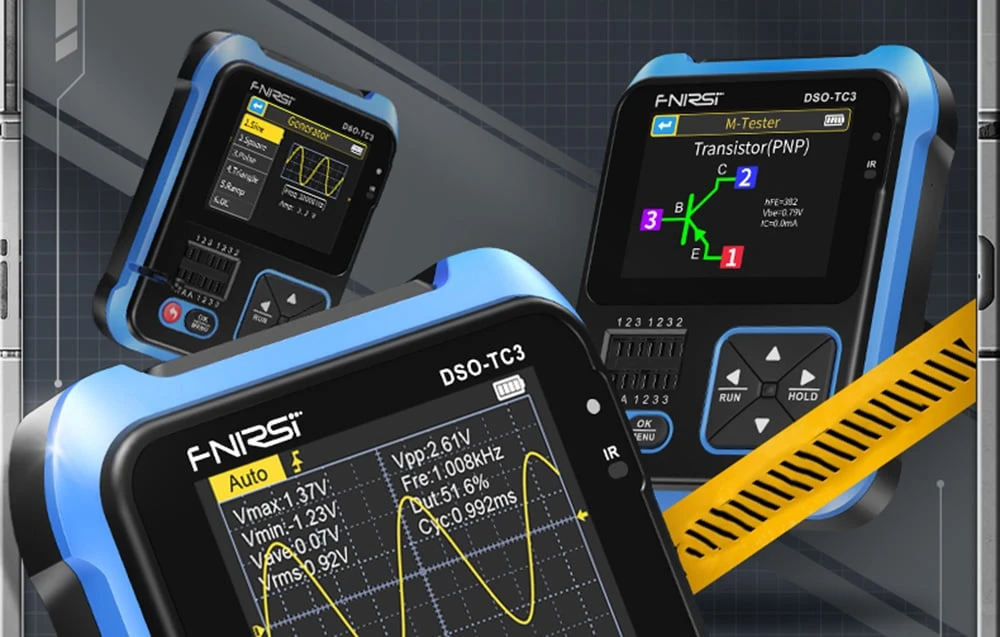

FNIRSI DSO-TC3 SigGen 3 v 1 ruční digitální osciloskop, tester tranzistorů a generátor signálu

Spojuje osciloskop se vzorkovací frekvencí 10 MS/s, inteligentní tester elektronických součástek a generátor signálů se 6 průběhy v kompaktním pouzdře s barevným displejem.

FNIRSI DSO-TC3 SigGen je ruční přístroj, který v jednom těle spojuje digitální osciloskop, inteligentní tester elektronických součástek a generátor signálů. Je určen pro rychlou diagnostiku, údržbu a práci v terénu, v dílně i v laboratoři.

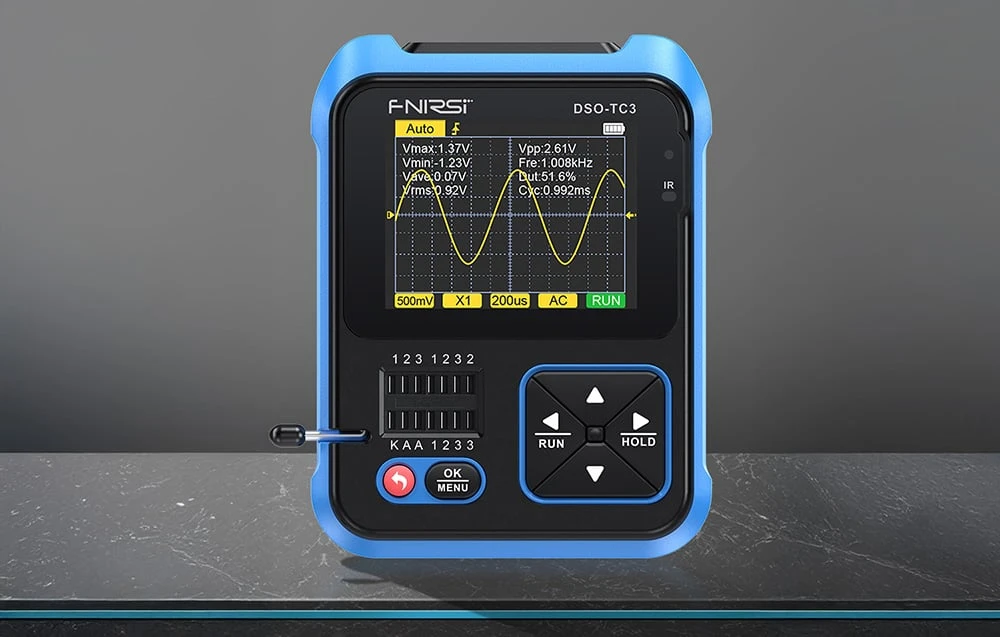

Přehledný displej i na přímém slunci

2,4palcový plně barevný HD TFT displej zobrazuje průběhy, symboly součástek i naměřené parametry v barvě, takže výsledky měření pochopíte na první pohled i v jasném prostředí.

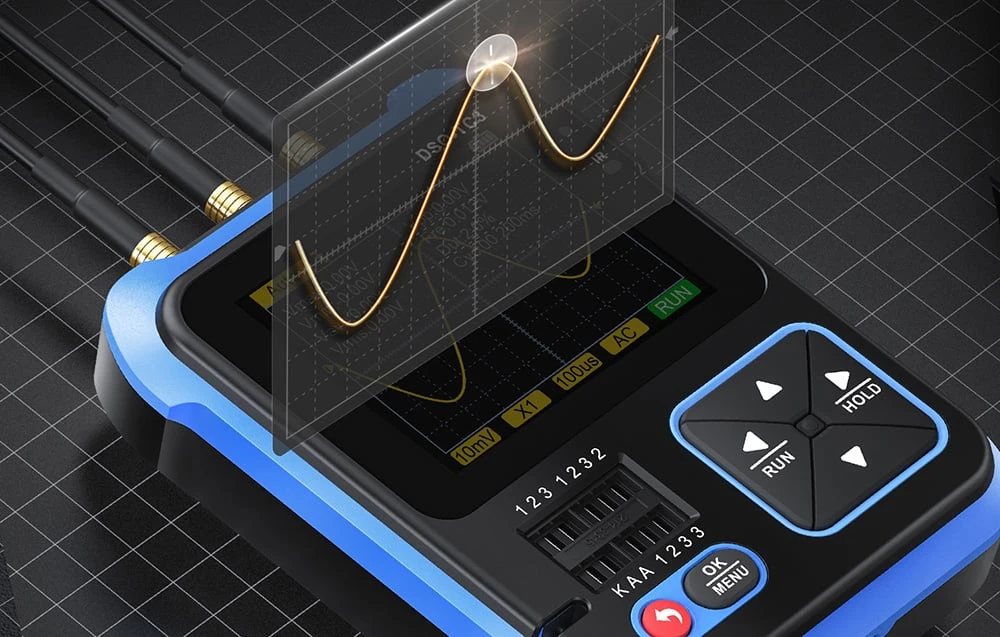

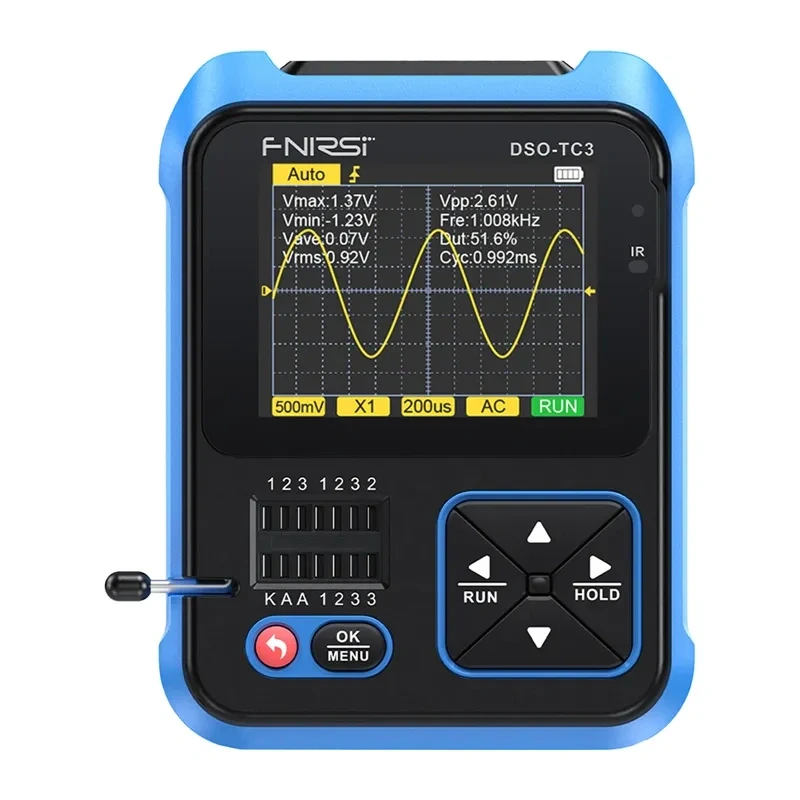

Digitální osciloskop pro rychlá měření

Režim osciloskopu umožňuje analýzu signálu v reálném čase. Automatické, normální i jednorázové spouštění a tlačítko AUTO pomohou zachytit stabilní průběh i bez zkušeností s obsluhou osciloskopů. Přístroj zobrazuje automatická měření maximální, minimální, průměrné a efektivní hodnoty, napětí špička-špička, frekvenci, periodu i pracovní cyklus. Vestavěná kalibrovaná obdélníková vlna usnadňuje kompenzaci sondy.

Inteligentní tester tranzistorů a pasivních součástek

Přístroj automaticky rozpozná a změří tranzistory NPN i PNP, MOSFETy s N- i P-kanálem včetně IGBT, JFETy, tyristory SCR, triaky, diody, Zenerovy diody, diodové páry, rezistory, kondenzátory i induktory. Vývody součástek detekuje automaticky a zobrazí jejich parametry, včetně hodnoty hFE, napětí báze-emitor, kolektorového proudu, kapacity hradla nebo odporu drénu, čímž výrazně urychluje diagnostiku a snižuje riziko chyby.

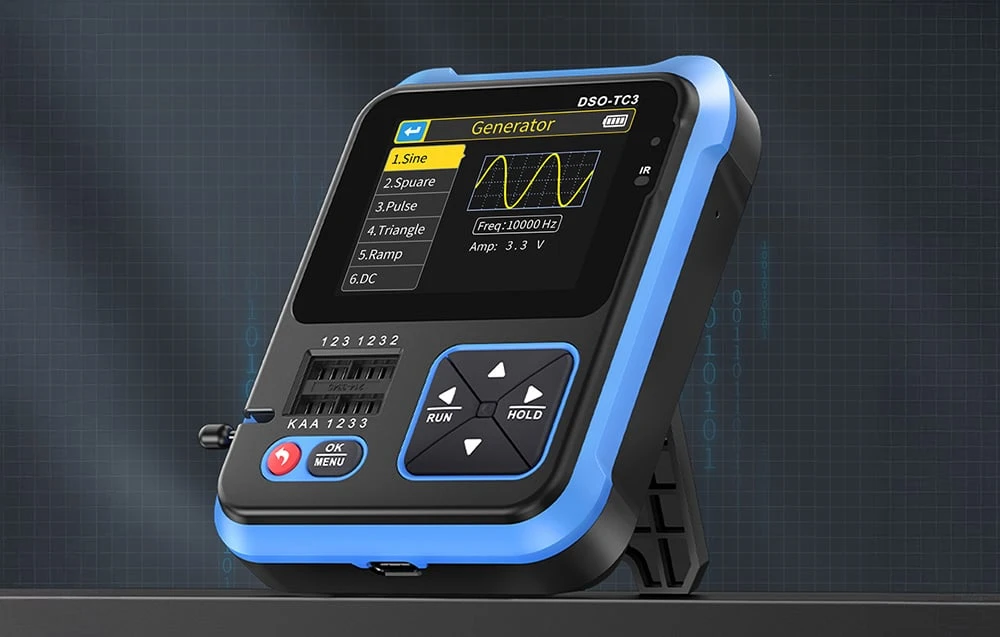

Generátor signálů pro testování a simulaci

Integrovaný DDS generátor vytváří sinusový, obdélníkový, pulzní, trojúhelníkový a rampový průběh i stejnosměrný signál. Hodí se pro testování obvodů, výuku elektroniky i rychlou kontrolu funkčnosti obvodů bez nutnosti připojovat další zařízení.

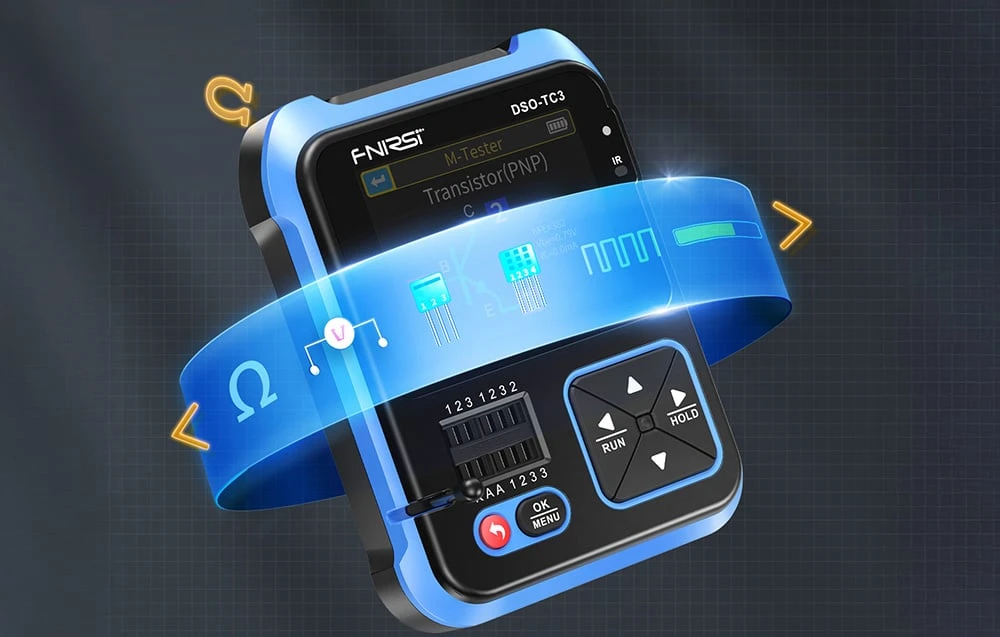

Nástroje pro náročnější uživatele

Režim Nástroje přidává testování spojitosti obvodu, měření vstupního napětí, PWM výstup, testování Zenerových diod, měření teploty ze senzoru DS18B20 a měření teploty a vlhkosti ze senzoru DHT11. Vestavěný infračervený dekodér navíc analyzuje kódy protokolu NEC a zobrazuje uživatelský i datový kód spolu s průběhem infračerveného signálu. K dispozici je také kalibrace přístroje.

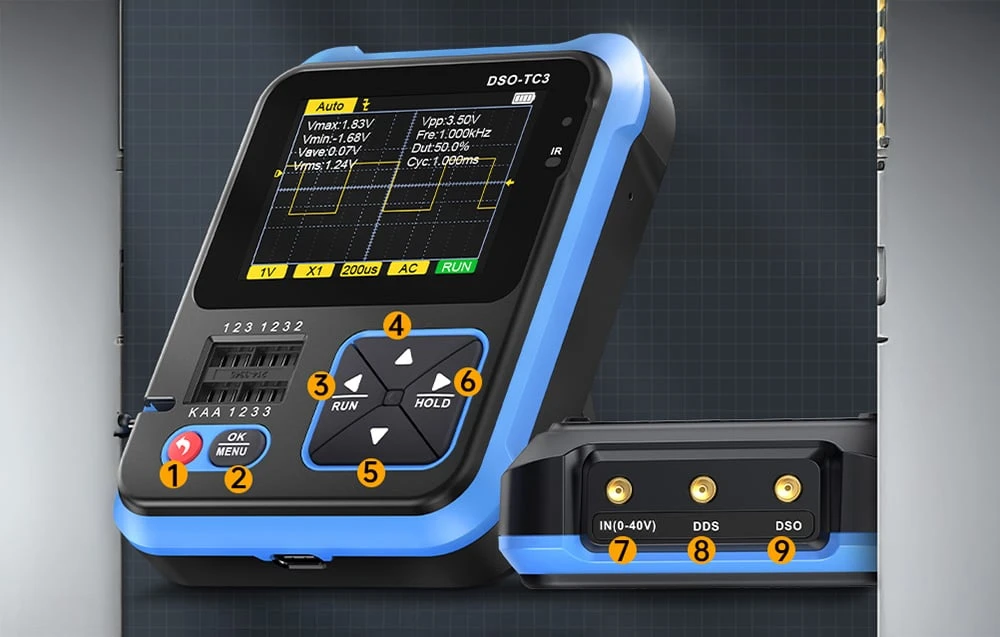

Ovládání jedním tlačítkem

Přepínání režimů jedním tlačítkem, přehledné menu, tlačítko HOLD pro zmrazení průběhu signálu a ovládání směrovým křížem zrychlují měření, testování i generování signálu. Vestavěná ochrana proti přepětí chrání přístroj před náhodným poškozením.

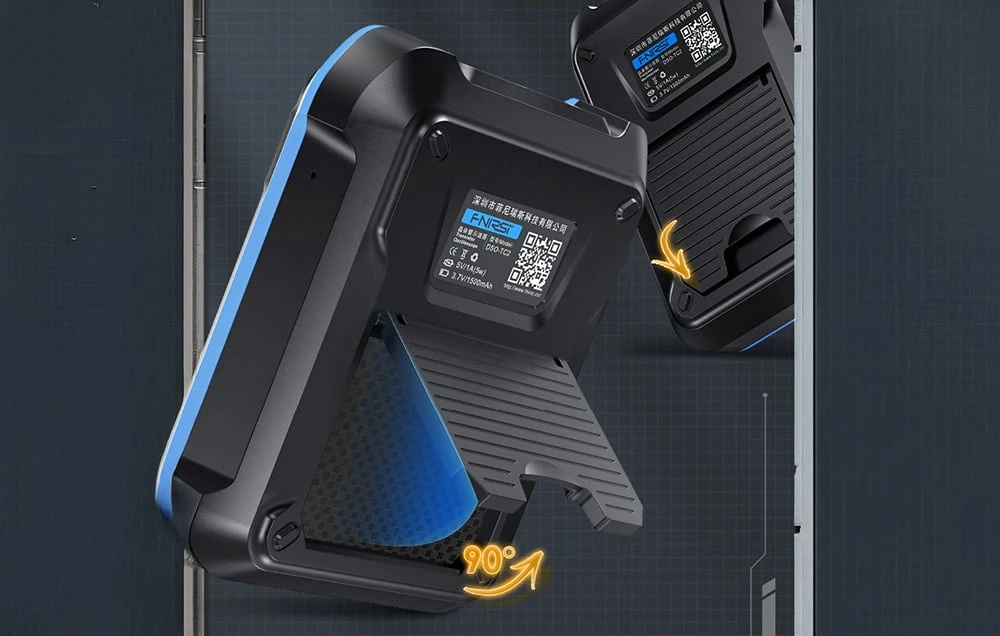

Sklopný stojánek pro práci bez držení v ruce

Integrovaný sklopný stojánek, nastavitelný až do úhlu 90°, umožňuje postavit přístroj na stůl nebo pracovní desku a mít přitom obě ruce volné pro práci s obvodem.

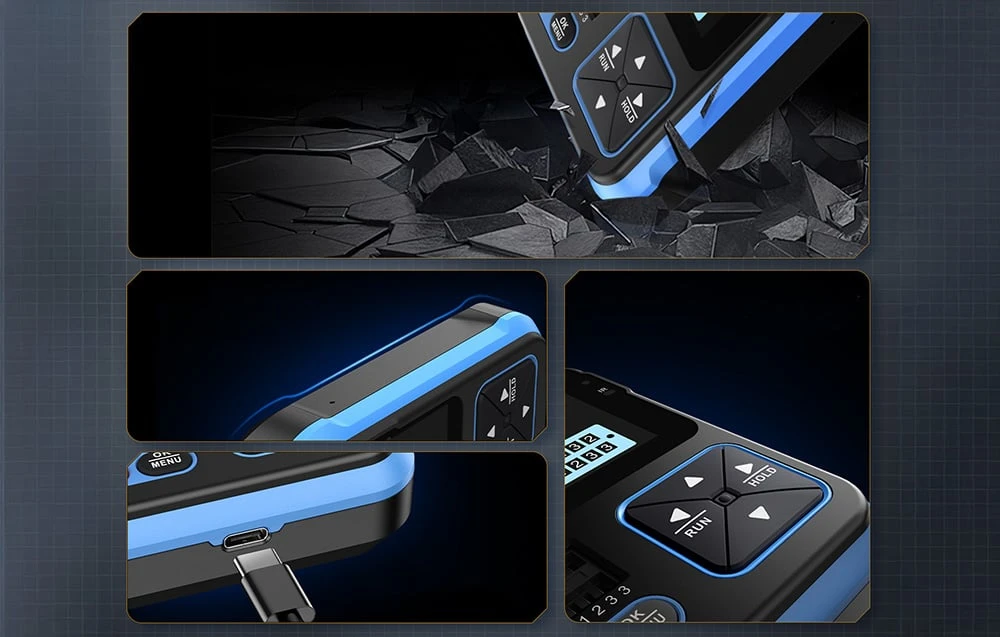

Odolné pouzdro pro reálné podmínky

Pouzdro z ABS plastu se zvýšenou odolností proti pádům, protiskluzovým designem a citlivými dotykovými tlačítky je stavěné na každodenní použití v dílnách, laboratořích i v terénu.

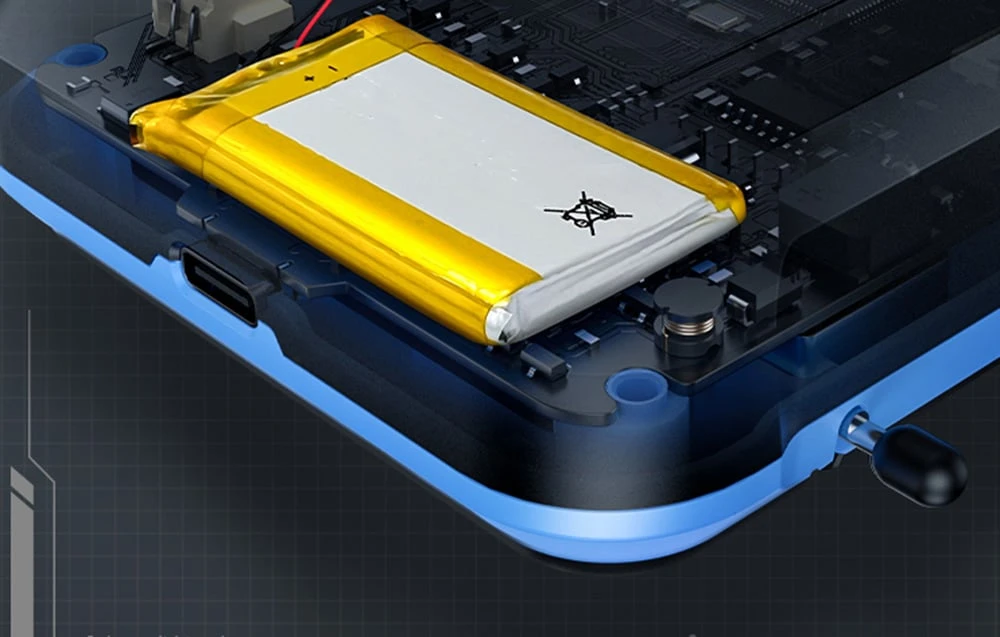

Baterie a nabíjení přes USB-C

Vestavěná lithium-polymerová baterie vydrží až 4 hodiny provozu na jedno nabití. Nabíjí se přes port USB typu C, takže přístroj dobijete z powerbanky, nabíječky i počítače.

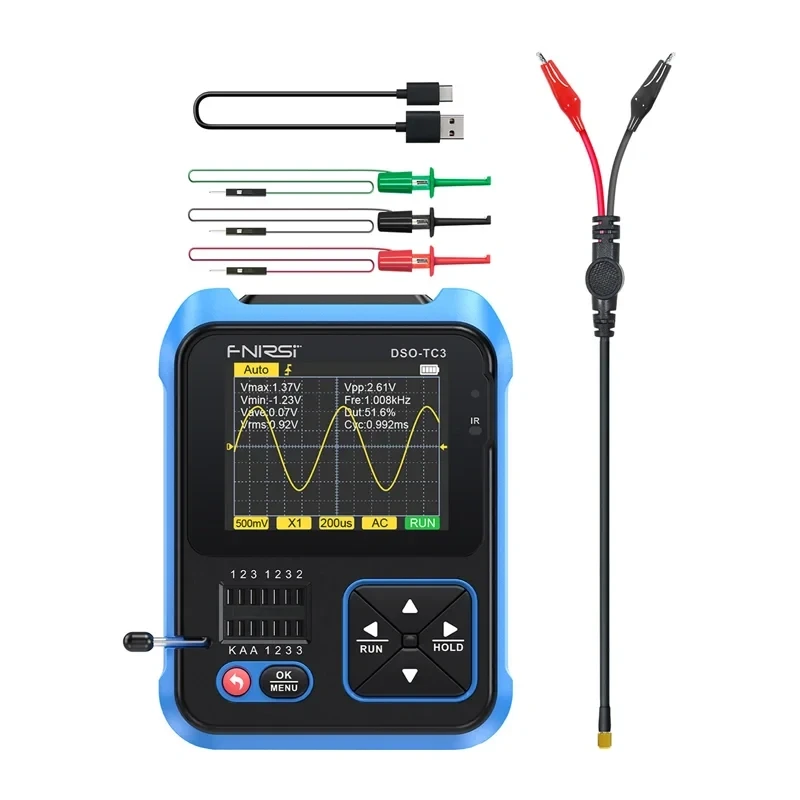

Součástí balení

• Osciloskop FNIRSI DSO-TC3
• Měřicí sonda
• 3 měřicí svorky
• Kabel USB-C
• Návod k použití

Parametry

• Displej: 2,4palcový plně barevný HD TFT
• Rozměry: 79 × 103 × 31 mm
• Baterie: 1 500 mAh, 3,7 V, lithium-polymerová
• Provozní doba: až 4 hodiny
• Nabíjení: USB typu C, 5 V / 1 A (5 W)
• Stojan: skládací, nastavitelný až do 90°
• Materiál pouzdra: ABS
• Vzorkovací frekvence: 10 MS/s
• Šířka pásma: 500 kHz
• Vstupní impedance: 1 MΩ
• Spojení: AC / DC
• Rozsah napětí (sonda 1:1): 80 Vpp (±40 V)
• Rozsah napětí (sonda 10:1): 800 Vpp (±400 V)
• Vertikální citlivost: 10 mV až 10 V
• Časová základna: 1 µs až 10 s
• Režimy spouštění: Auto, Normální, Jednorázové
• Hrana spouštění: Stoupající, Klesající
• Zadržení průběhu: Ano
• Automatická měření: Vmax, Vmin, Vave, Vrms, Vpp, frekvence, perioda, pracovní cyklus
• Kalibrační signál: obdélníkový signál 1 kHz
• Tranzistory: NPN, PNP (β 10 až 600)
• MOSFET: N-kanálový, P-kanálový, IGBT
• JFET: ano
• Tyristory: SCR, TRIAC (spouštěcí napětí pod 5 V, proud v hradle pod 6 mA)
• Dioda: standardní, dvojitá (průchozí napětí pod 4,5 V)
• Zenerovy diody: 0,01 až 4,5 V (zásuvky 1-2-3) / 0,01 až 32 V (zásuvky K-A-A)
• Kondenzátory: 25 pF až 100 mF
• Rezistory: 0,01 Ω až 50 MΩ
• Induktor: 10 µH až 1000 mH
• Měření baterií: 0,1 až 4,5 V (napětí a polarita)
• Průběhy signálu: sinusový, obdélníkový, pulzní, trojúhelníkový, rampový, stejnosměrný
• Frekvenční rozsah generátoru: 1 Hz až 100 kHz
• Amplituda: 0 až 3,3 V
• Pracovní cyklus: 0 až 100 %
• Test spojitosti obvodu: ano
• Měření vstupního napětí: 0 až 40 V
• PWM výstup: ano
• Teplotní senzor DS18B20: 0 až 85 °C
• Senzor teploty a vlhkosti DHT11: 0 až 60 °C / 5 až 95 %
• Infračervený dekodér: protokol NEC (uživatelský kód a data)

Kombinace osciloskopu, testeru součástek a generátoru signálu v jednom malém pouzdře usnadňuje diagnostiku elektronických obvodů tam, kde není po ruce stolní vybavení.
