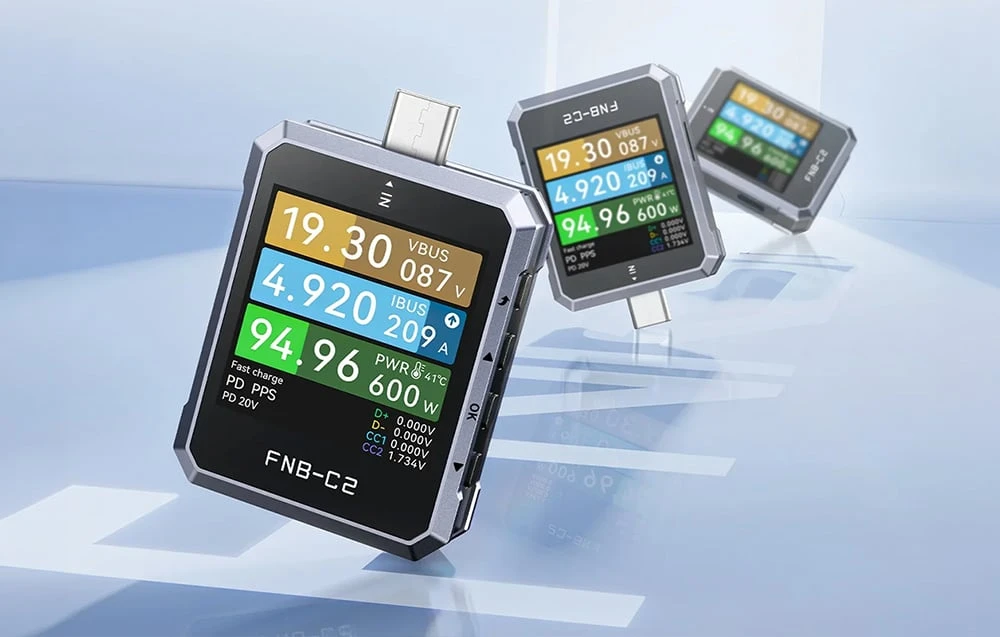

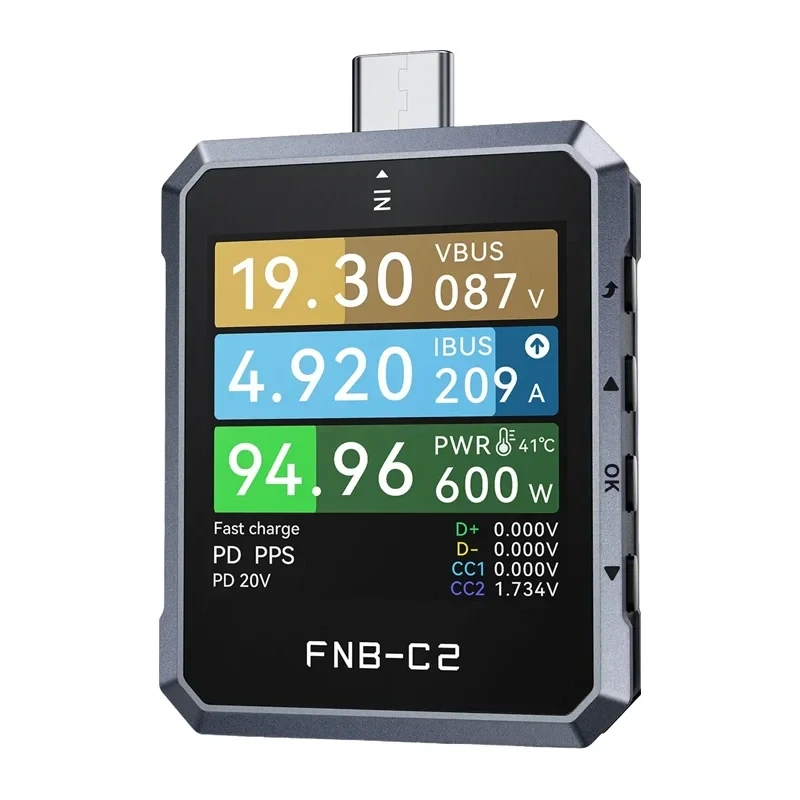

FNIRSI FNB-C2 tmavě šedý USB tester

Profesionální tester USB-C s 20bitovým ADC pro měření napětí, proudu a výkonu až 240 W. Podporuje Power Delivery 3.1 EPR i všechny běžné standardy rychlého nabíjení.

Tester FNB-C2 od značky FNIRSI slouží k přesné analýze parametrů napájení, podporuje nejnovější standardy rychlého nabíjení a nabízí rozsáhlé diagnostické funkce, díky čemuž je cenným nástrojem pro elektronické inženýry, servisní techniky i nadšence do kutilství. Zařízení dokáže analyzovat parametry napájení, kabely USB-C i proces nabíjení, měří výkon až do 240 W, umí zaznamenávat data a vyhodnocovat kvalitu napájení a dokáže číst informace uložené v kabelech USB-C. Výbavu doplňuje přehledný HD displej s automatickým otáčením obrazovky a bezproblémová spolupráce s počítači bez nutnosti instalace dalších ovladačů.

Přesnost na laboratorní úrovni při každém měření

Přístroj využívá externí 20bitový analogově-digitální převodník (ADC), který zajišťuje přesnost měření na laboratorní úrovni a umožňuje zobrazení výsledků s až sedmi platnými číslicemi. Tester měří napětí, proud a výkon s přesností na šest desetinných míst, což umožňuje analyzovat i velmi nepatrné změny parametrů napájecího zdroje. Podporuje napětí od 4 do 50 V, proudy až 6,5 A a výkon až 240 W, takže bezproblémově funguje jak s tradičními nabíječkami, tak s moderními napájecími zdroji o výkonu 100 W, 140 W nebo 240 W. Provozní bezpečnost zvyšuje vestavěný teplotní senzor, který v reálném čase monitoruje teplotu zařízení s přesností 1 °C.

Plná kontrola nad nabíjením

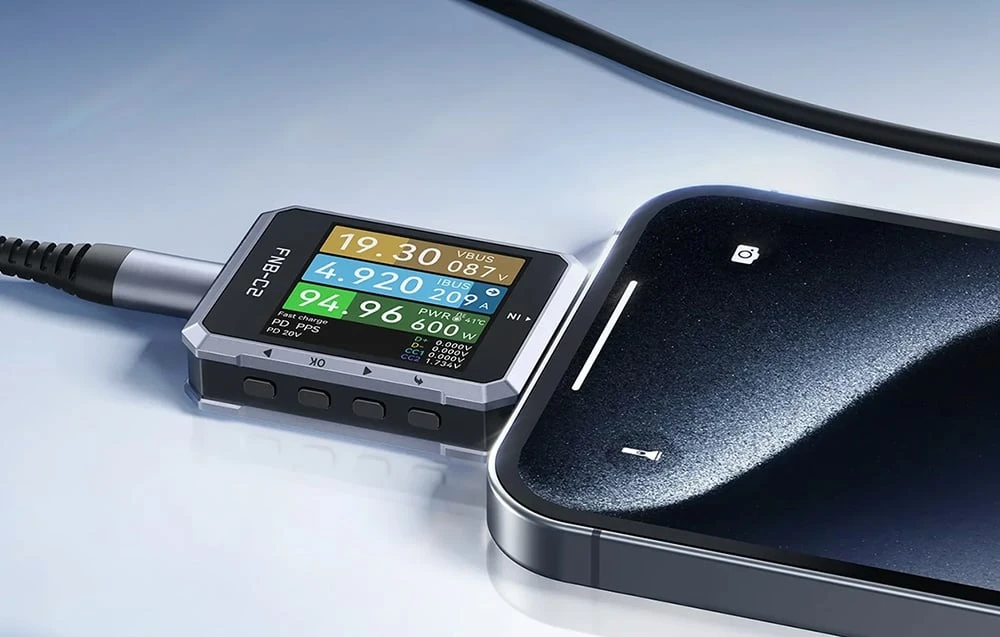

Tester podporuje standard Power Delivery 3.1 EPR pomocí specializovaného čipu zodpovědného za komunikaci v rámci protokolu, čímž zajišťuje stabilní kompatibilitu s moderními nabíječkami. Automaticky rozpoznává a aktivuje nejoblíbenější technologie rychlého nabíjení, včetně UFCS, Quick Charge 2.0, 3.0, 4 a 5, Huawei FCP a SCP, OPPO VOOC a SVOOC, stejně jako VIVO VFCP. Zařízení dokáže také zaznamenávat data vyjednávání protokolu Power Delivery mezi nabíječkou a napájeným zařízením, což usnadňuje detekci problémů s kompatibilitou. Další funkcí je převod komunikace QC na PD, který pomáhá zlepšit kompatibilitu mezi zařízeními využívajícími různé standardy rychlého nabíjení.

Podrobná analýza kabelů USB-C

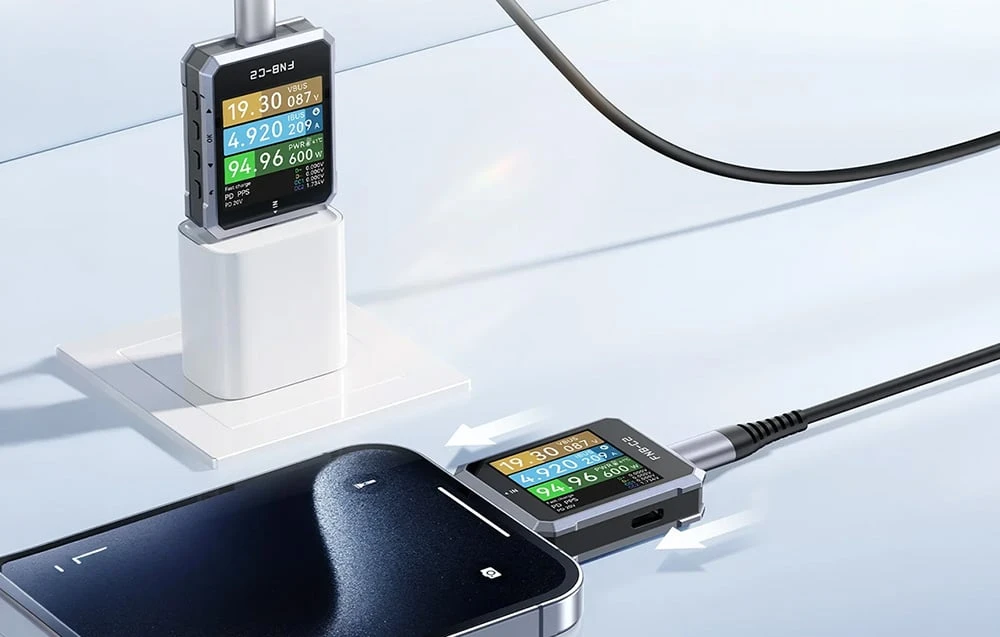

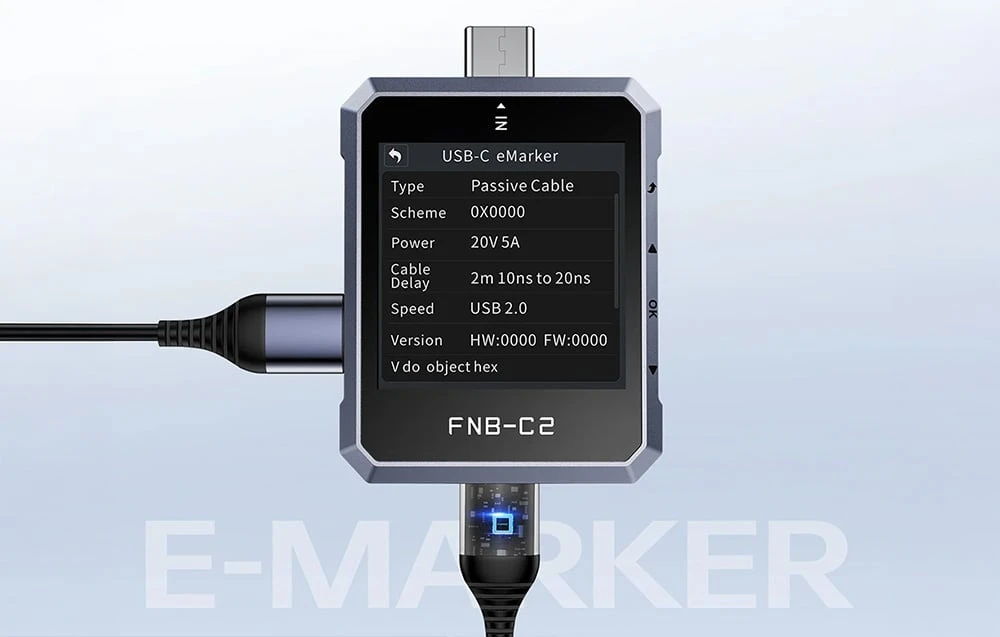

Zařízení umožňuje načítat informace uložené v čipech E-Marker kabelů USB-C. Díky tomu lze zkontrolovat parametry kabelů 3 A, 5 A, 50 V, EPR, Thunderbolt 3 a Thunderbolt 4, včetně jejich typu, délky, maximálního výkonu, rychlosti přenosu dat a verze standardu. Tester také nabízí simulační funkci pro různé konfigurace kabelů, od modelů bez čipu E-Marker podporujících výkon až 60 W až po kabely kompatibilní s profily EPR 100 W a 240 W. Standardní 24pinové zástrčky a zásuvky USB-C vyhovující specifikaci USB 4 Gen3 podporují obousměrné měření toku energie a umožňují připojení kabelů v libovolné orientaci.

Profesionální analýza kvality napájení

Zařízení nabízí dva režimy pro analýzu parametrů napájení. První režim umožňuje zaznamenávat průběhy napětí, proudu a signálů D+ a D− při vzorkovací frekvenci od 2 do 1 000 vzorků za sekundu, zatímco druhý režim slouží k rychlé analýze zvlnění napětí při vzorkovací frekvenci od 20 000 do 2 milionů vzorků za sekundu. Tester také v reálném čase zobrazuje průběh napětí sběrnice USB (VBUS), což umožňuje posoudit stabilitu napájení ve frekvenčním rozsahu od 20 kHz do 2 MHz. Funkce záznamu umožňuje nepřetržitě zaznamenávat průběhy napětí a proudu po dobu až 9 hodin, přičemž lze nastavit interval záznamu od 1 do 120 sekund a určit podmínky zahájení a ukončení měření.

Data pro vyhodnocení výkonu

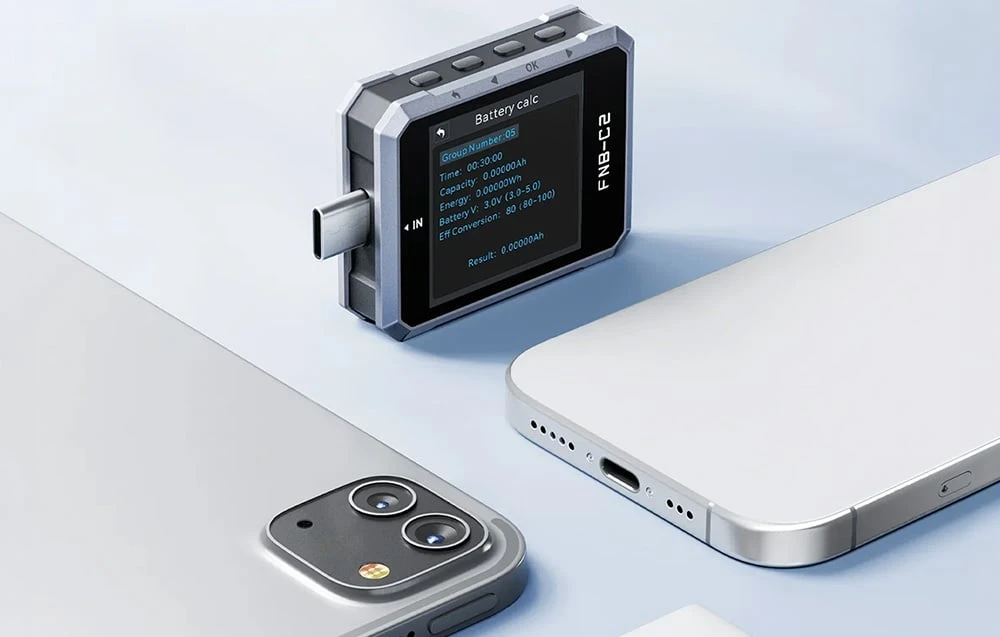

Přístroj zaznamenává výsledky měření v deseti nezávislých sadách statistik zahrnujících kapacitu, energii a dobu provozu. Na základě shromážděných dat automaticky vypočítává kapacitu baterie a účinnost nabíjení, což usnadňuje hodnocení výkonu napájecích zdrojů, powerbank nebo článků. Toto řešení umožňuje pohodlně porovnávat po sobě jdoucí měření a sledovat změny parametrů během delšího období používání.

Přehledný displej a uživatelsky přívětivé ovládání

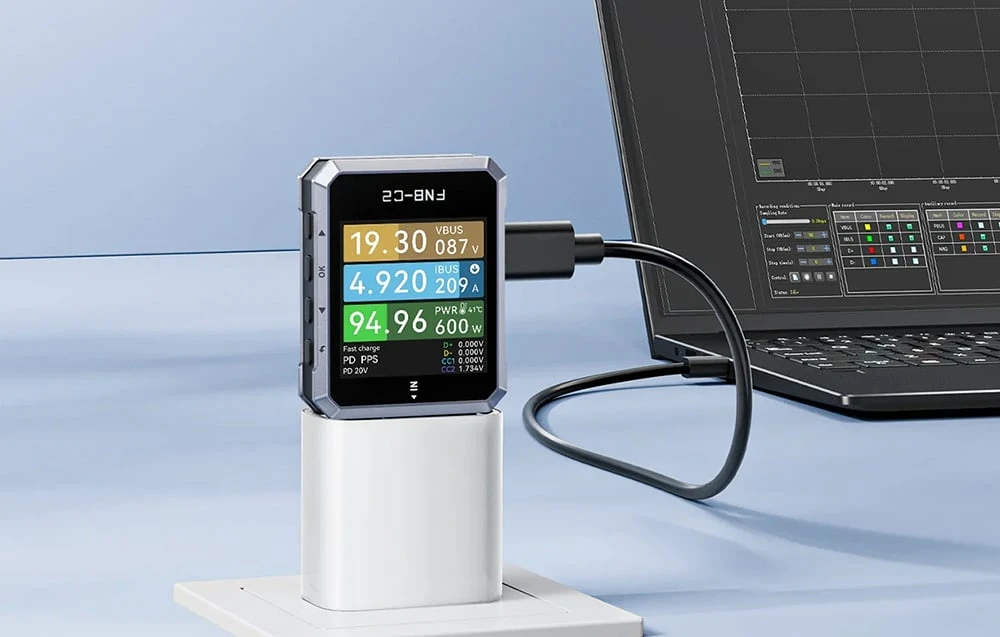

1,54palcový barevný TFT-LCD displej s rozlišením 240 × 240 pixelů poskytuje jasný přehled o všech parametrech. Vestavěný gravitační senzor automaticky otáčí obraz ve čtyřech směrech, čímž zajišťuje, že displej zůstává dobře čitelný bez ohledu na orientaci zařízení. Tester funguje s počítači se systémy Windows a macOS bez nutnosti instalace dalších ovladačů, protože je rozpoznán jako USB flash disk, což umožňuje snadno rozšířit jeho funkčnost a aktualizovat software. Lze také nastavit jas obrazovky, dobu automatického ztlumení, barevné schéma a jazyk rozhraní a v případě potřeby rychle obnovit tovární nastavení.

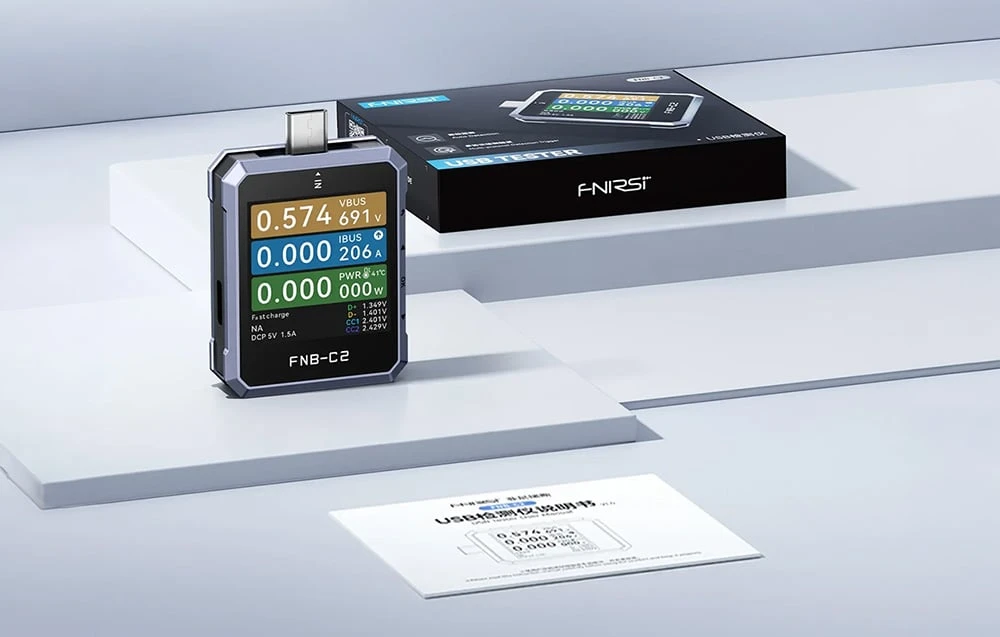

Součástí balení
• USB tester
• uživatelská příručka

Parametry
• Výrobce: FNIRSI
• Model: FNB-C2
• ADC: 20bitový
• Sledování napětí: rozsah 4 ~ 50 V, rozlišení 0,000001 V, přesnost ±(0,2‰ + 2)
• Monitorování proudu: rozsah 0 ~ 6,5 A, rozlišení 0,000001 A, přesnost ±(0,5‰ + 2)
• Monitorování výkonu: rozsah 0 ~ 240 W, rozlišení 0,000001 W, přesnost ±(0,5‰ + 2)
• Napětí D+/D−: rozsah 0 ~ 3,3 V, rozlišení 0,001 V, přesnost ±(1,0 % + 2)
• Napětí CC1/CC2: rozsah 0 ~ 3,3 V, rozlišení 0,001 V, přesnost ±(1,0 % + 2)
• Teplota zařízení: rozsah 1 °C, rozlišení 1 °C, přesnost ±(1,2 % + 3)
• Kapacita: rozsah 0 ~ 9 999,99 Ah, rozlišení 0,00001 Ah
• Spotřeba energie: rozsah 0 ~ 9 999,99 Wh, rozlišení 0,00001 Wh
• Doba záznamu: rozsah 9 h, rozlišení 1 s

Tenhle tester pomůže rychle a přesně prověřit, jak si nabíječka, kabel nebo powerbanka vedou při reálném nabíjení, a odhalit případné problémy s kompatibilitou.
