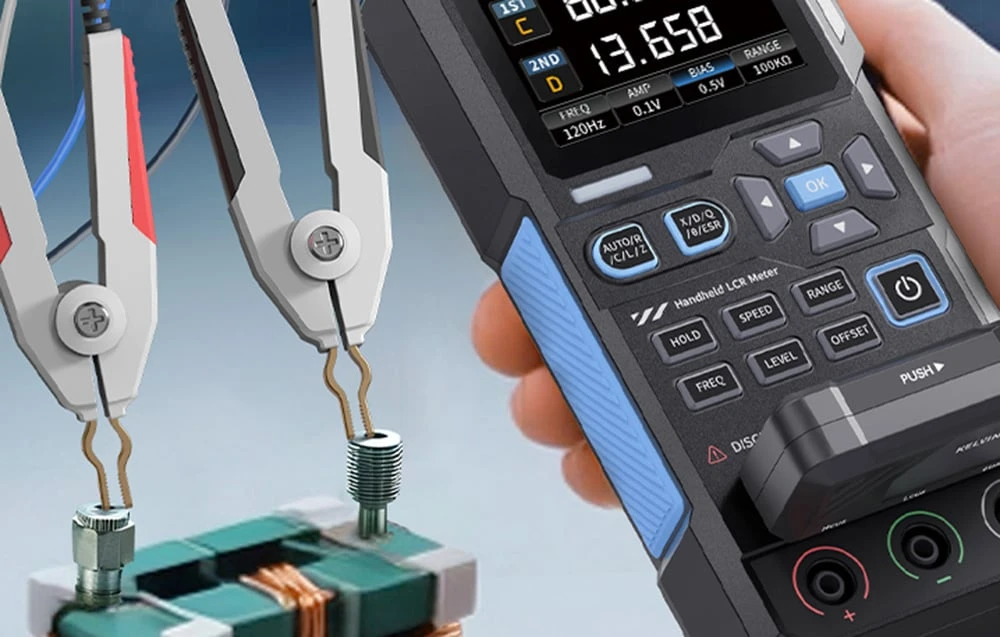

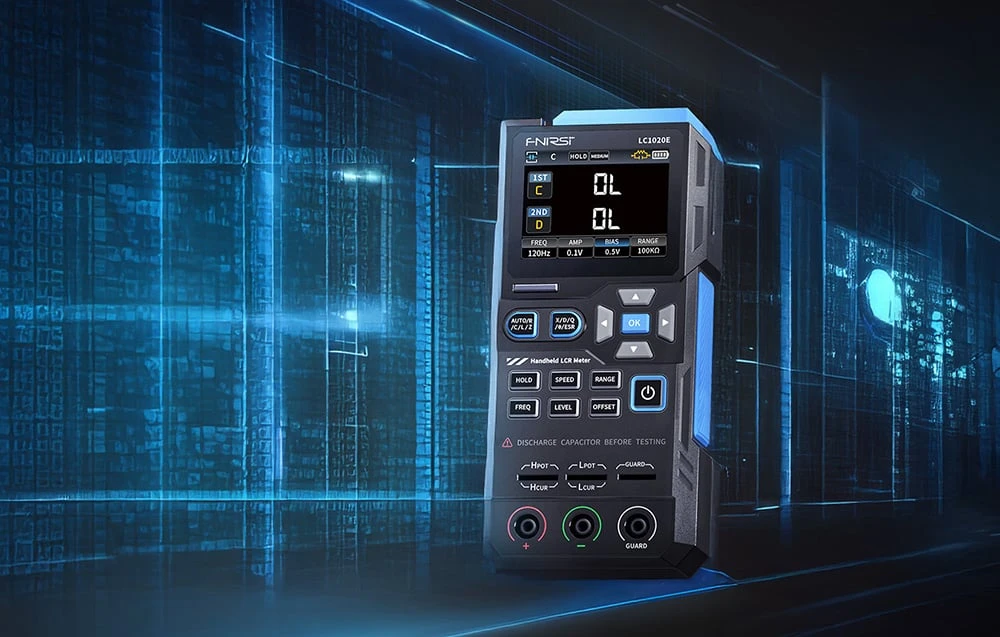

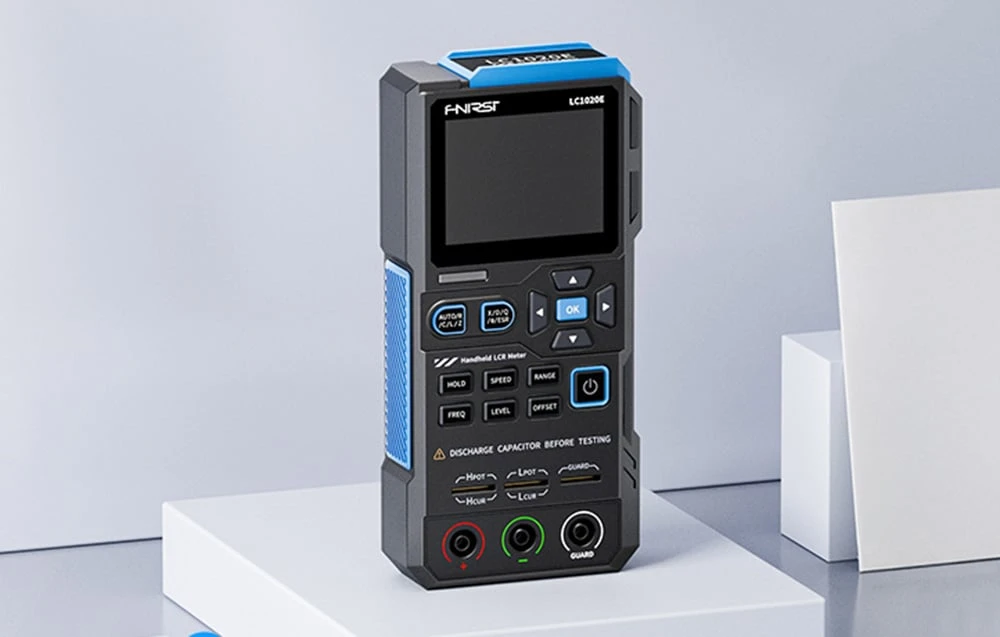

FNIRSI LC1020E černo-modrý vysoce přesný ruční LCR měřič

Automaticky rozpozná rezistory, kondenzátory i cívky a změří je. Barevný 2,8palcový displej zobrazuje dva parametry najednou, napájení zajišťuje vestavěná baterie s USB-C nabíjením.

FNIRSI LC1020E je kompaktní ruční LCR měřič určený pro rychlé a přesné měření elektronických součástek. Nabízí automatické rozpoznávání součástek, široký rozsah testovacích frekvencí, dvojité čtení parametrů a vysoké rozlišení měření. Díky nastavitelným úrovním napětí, vestavěné polarizaci a pokročilé kalibraci poskytuje stabilní a spolehlivé výsledky. Barevný TFT displej, funkce ukládání dat, napájení z dobíjecí baterie přes USB-C a automatické vypínání dělají ze zařízení vhodného pomocníka pro každodenní použití, a to jak v laboratoři, tak v terénu.

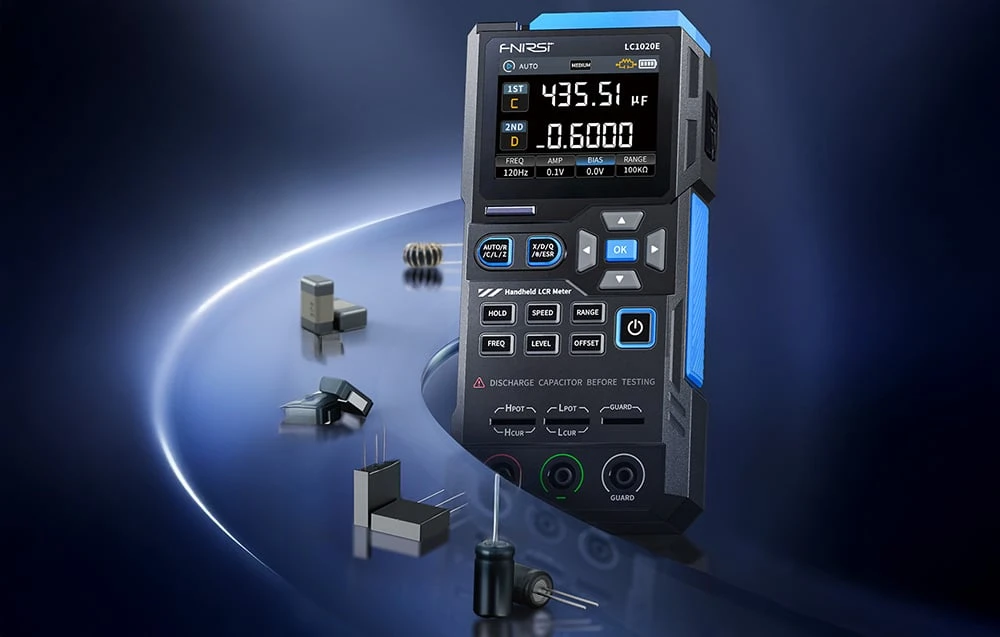

Automatické rozpoznávání komponent

Měřič automaticky identifikuje testovanou komponentu jako rezistor, kondenzátor nebo induktor a sám přepne do příslušného režimu měření. Díky tomu je testování rychlé, intuitivní a bez rizika nesprávného nastavení. Nastavitelný frekvenční rozsah od 100 Hz do 100 kHz, podpora více frekvenčních úrovní a schopnost měřit indukčnost, kapacitu, odpor a impedanci předurčují LC1020E jak pro výzkumné a vývojové laboratoře, tak pro servisní práce.

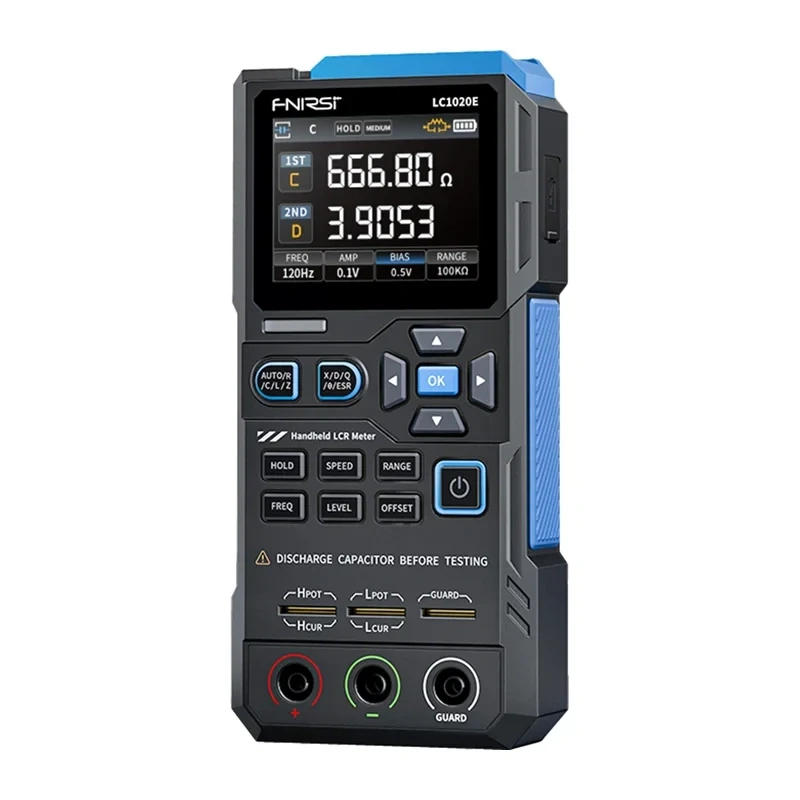

Duální odečet a vysoké rozlišení

Přístroj nabízí základní přesnost ±0,05 %, což umožňuje spolehlivou analýzu i těch nejnáročnějších a nejcitlivějších elektronických součástek. Velký 2,8palcový barevný TFT displej zobrazuje současně dva měřicí parametry, což zrychluje analýzu a zlepšuje čitelnost výsledků. Stabilní grafické rozhraní umožňuje pohodlnou práci i při dlouhodobých měřeních.

Přizpůsobení testované součásti

Přístroj nabízí pět testovacích frekvencí a tři úrovně RMS napětí, díky čemuž lze měřicí parametry přesně přizpůsobit konkrétní součásti a jejím charakteristikám. Vestavěná funkce vnitřní polarizace stabilizuje odečty, snižuje kolísání výsledků a umožňuje přesné testování součástí citlivých na změny napětí. Funkce otevřené a krátké kalibrace účinně eliminují vliv parazitní kapacity a odporu měřicích vodičů, což zajišťuje stabilní, opakovatelné a spolehlivé výsledky bez ohledu na použité zařízení.

Efektivita v servisu a výrobě

LC1020E umožňuje nastavit nominální hodnoty a tolerance, což usnadňuje detekci komponent odchylujících se od normy. Režim třídění a testy jedním tlačítkem zvyšují efektivitu práce, zejména při kontrole kvality, testování výroby a hromadném výběru komponent. Přístroj dokáže rychle uzamknout aktuální výsledek měření a spustit režim záznamu dat, přičemž vytváří přehledné statistiky v reálném čase pro porovnání měření a zrychlení každodenní práce.

Efektivita, pohodlí a nezávislost na pracovní stanici

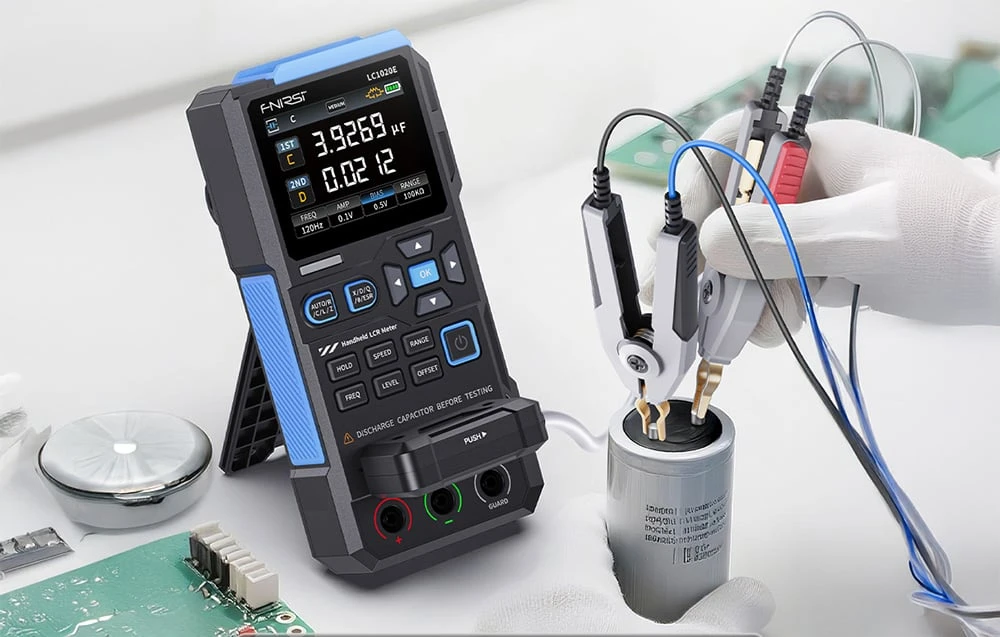

Díky vestavěné lithium-iontové baterii, nabíjení přes USB-C a funkci automatického vypnutí je měřicí přístroj vhodný i pro práci v terénu. Kompaktní design a plná funkčnost umožňují měřit kapacitu, odpor, indukčnost, impedanci a testovat elektrolytické kondenzátory v sériových i paralelních obvodech bez nutnosti dalšího vybavení.

Součástí sady

• měřič
• datový kabel
• zkratovací deska

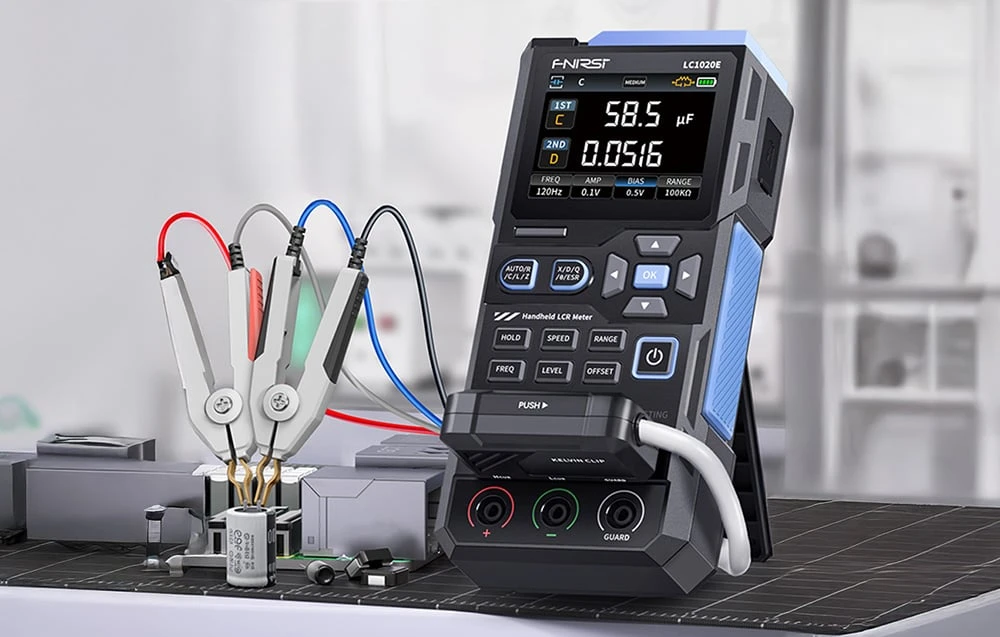

• Kelvinova testovací svorka
• měřicí vodiče (černý + červený)
• uživatelská příručka

Parametry

• Výrobce: FNIRSI
• Model: LC1020E
• Testovací frekvence: 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
• Základní přesnost: 0,3 %
• Displej: 2,8palcový TFT LCD displej
• Rozlišení displeje: hlavní parametr 4,5 číslice, sekundární parametr 4,5 číslice
• Měřicí parametry: hlavní parametry AUTO / R / C / L / Z, sekundární parametry X / D / Q / θ (fázový úhel) / ESR
• Měřicí rozsah: indukčnost (L) 0-100 H, kapacita (C) 0-100 mF, odpor (R) 0-10 MΩ
• Vnitřní polarizace (Bias): 0,0 V, 0,5 V
• Úroveň zkušebního napětí: 0,1 V, 0,3 V, 0,6 V
• Kalibrační funkce: kalibrace otevřeného obvodu, kalibrace zkratu (Short)
• Funkce porovnání: výpočet relativní chyby mezi naměřenou a jmenovitou hodnotou v procentech a filtrování výsledků, tolerance nastavitelná od 0,1 % do 99,9 %
• Funkce protokolování: kontrola, zda naměřená data splňují nastavenou nominální hodnotu a toleranci, se záznamem počtu úspěšných a neúspěšných měření
• Konfigurace měřicího terminálu: tříterminálový, pětiterminálový
• Výstupní impedance: 100 Ω
• Komunikační rozhraní: USB typu C (virtuální sériový port)
• Další nastavení: jazyk, jas obrazovky, zvuk, automatické vypnutí, nastavení kalibrace, informace o systému

LC1020E je ruční LCR měřič pro testování rezistorů, kondenzátorů a cívek přímo na pracovním stole i mimo něj, díky vestavěné baterii a nabíjení přes USB-C bez nutnosti připojení k síti.
