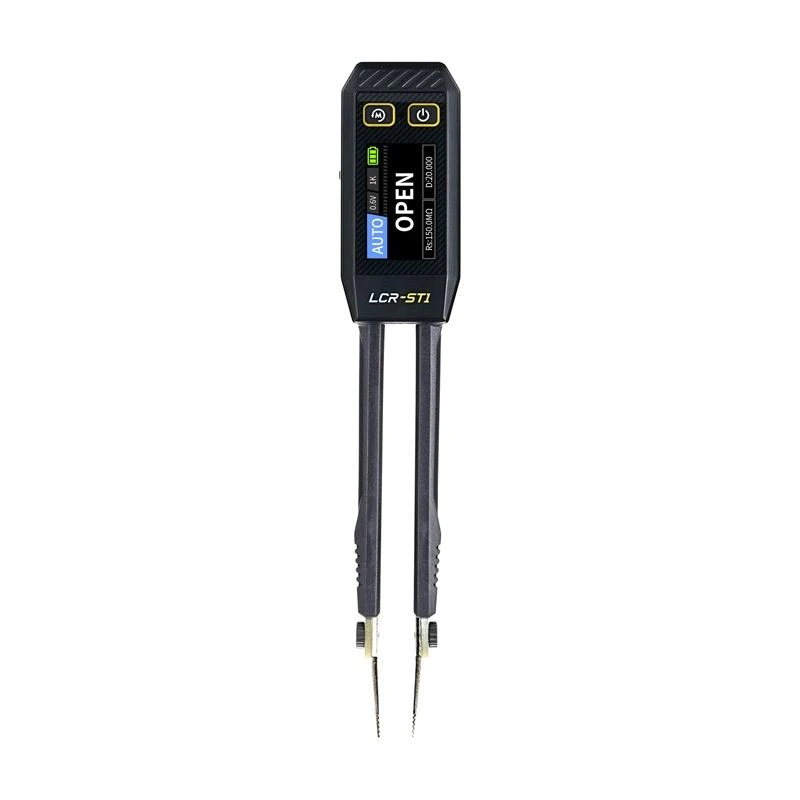

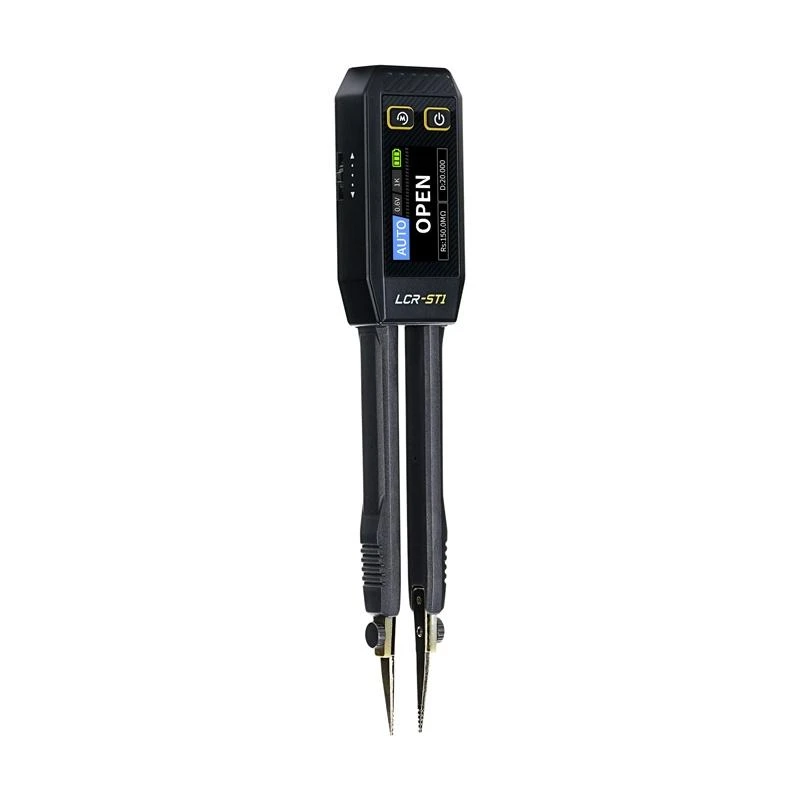

Fnirsi LCR-ST1 mini chytrý digitální pinzetový tester

FNIRSI LCR-ST1 mini chytrý digitální pinzetový tester

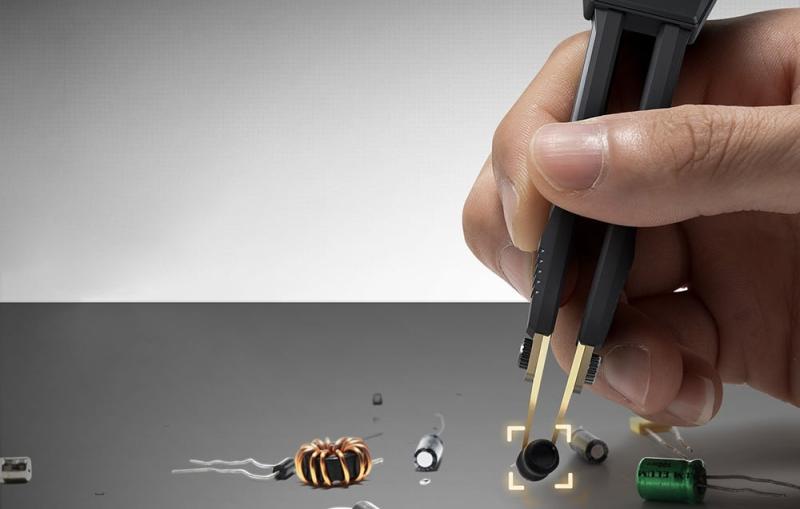

FNIRSI LCR-ST1 je multifunkční pinzetový měřič pro testování elektronických součástek pro povrchovou montáž. Podporuje měření odporu, kapacity, indukčnosti, ESR, test diod a měření spojitosti obvodu. Nabízí 3 testovací frekvence (100 Hz, 1 kHz, 10 kHz), testovací úrovně 0,3 V a 0,6 V RMS a zobrazení dalších parametrů, jako jsou Q, D, Z a X. Díky kompaktnímu provedení, výměnným svorkám a rozhraní USB-C je přístroj ideální pro laboratorní, servisní a výrobní aplikace.

Automatický režim měření

Přístroj automaticky rozpozná typ testované součástky a zobrazí hlavní i pomocné parametry. Toto řešení usnadňuje práci s více součástkami a eliminuje nutnost ručního přepínání režimů. Přístroj podporuje angličtinu a čínštinu.

Podrobná analýza

Měřič FNIRSI LCR-ST1 měří nejen základní hodnoty (R, L, C), ale také ztrátový činitel (D), impedanci (Z), činitel jakosti (Q), reaktanci (X) a ekvivalentní sériový odpor (ESR). Tato funkce umožňuje komplexní diagnostiku součástek. Rozsahy měření zahrnují kapacitu od 1 pF do 22 mF, indukčnost od 1 µH do 10 H a odpor od 10 mΩ do 10 MΩ.

Obrazovka a ergonomie ovládání

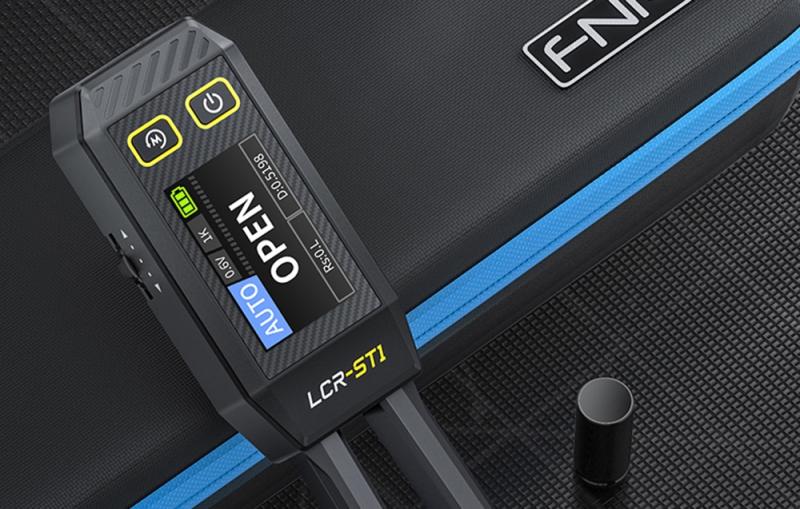

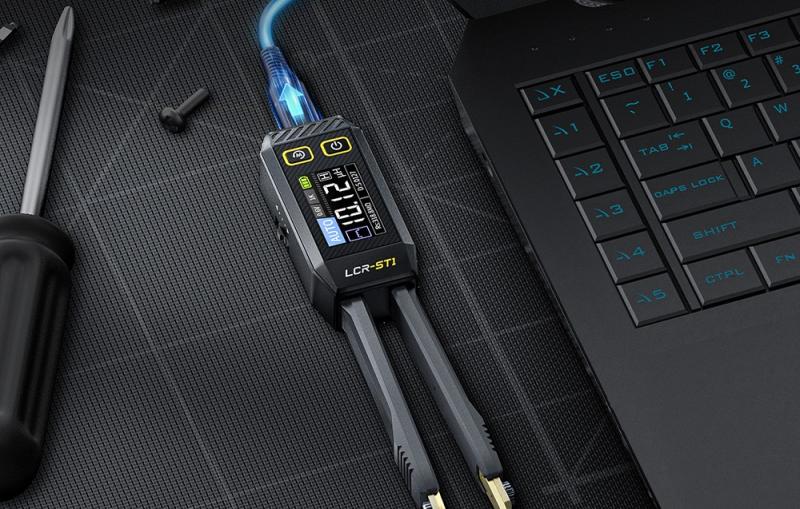

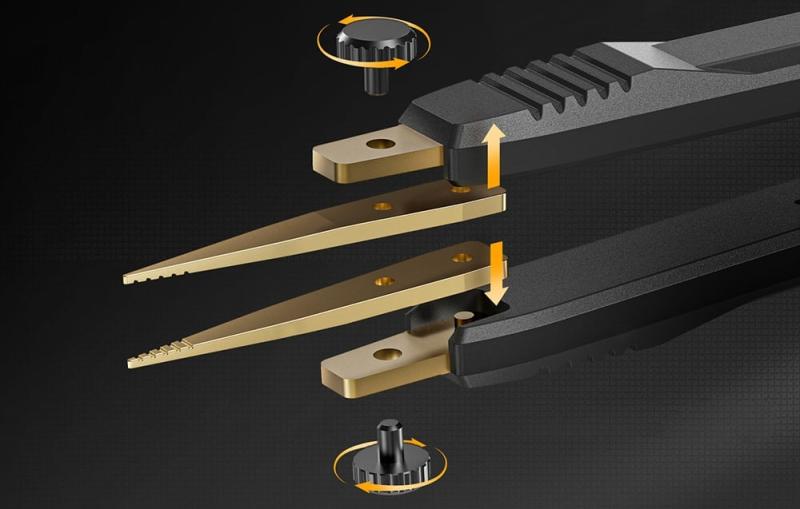

Na 1,14" HD displeji jsou údaje prezentovány snadno čitelným způsobem. Intuitivní nabídky, tlačítka se silikonovými překryvy a boční volič zlepšují ovládání. Funkce ukládání dat navíc umožňuje exportovat měření do souboru Excel prostřednictvím USB. Displej zobrazuje 2 parametry měření současně, což urychluje analýzu. Pozlacené hroty pinzety jsou vyměnitelné - sada obsahuje jak klasický rovný hrot, tak zahnutý typ "háček". Díky tomu je nástroj vhodný pro různé aplikace - včetně těžko přístupných míst. Vestavěný magnet umožňuje dočasné přichycení měřidla ke kovovým povrchům.

Výkon a mobilita

Dobíjecí lithium-iontová baterie s kapacitou 250 mAh zajišťuje dlouhou dobu provozu a nabíjení probíhá prostřednictvím portu USB-C. Funkce automatického vypnutí šetří energii, když není prováděna žádná činnost. Celek váží pouhých 41 g, takže se zařízení pohodlně přenáší.

Součástí balení:

• FNIRSI LCR-ST1 Multifunkční pinzetový měřič
• Zahnuté hroty (1 pár)
• Magnetický stojánek
• USB kabel pro nabíjení
• Uživatelská příručka



Výrobce	FNIRSI
Model	LCR-ST1
Displej	Barevná obrazovka 1,14"
Nabíjecí rozhraní	USB typu C, 5V/1A
Napájení	Dobíjecí lithiová baterie 250 mAh
Rozměry	28 × 19 × 150 mm
Hmotnost	41 g
Rozsah měření kapacity	1 mF - 22 mF (100 Hz, 1 kHz ±5 %) 1 µF - 1 mF (100 Hz, 1 kHz, 10 kHz ±2 %) 1 nF - 1 µF (100 Hz ±2 %, 1 kHz a 10 kHz ±0,5 %) 1 pF - 1 nF (1 kHz a 10 kHz ±2 %)
Rozsah měření indukčnosti	1 H - 10 H (100 Hz, 1 kHz ±5 %) 1 mH - 1 H (všechny frekvence ±2 %) 10 µH - 1 mH (100 Hz ±2 %, 1 kHz a 10 kHz ±0,5 %) 1 µH - 10 µH (10 kHz ±2 %)
Rozsah měření odporu	1 MΩ - 10 MΩ (100 Hz, 1 kHz ±5 %) 1 kΩ - 1 MΩ (100 Hz, 10 kHz ±1 %, 1 kHz ±0,5 %) 1 Ω - 1 kΩ (všechny frekvence ±0,5-1 %) 10 mΩ - 1 Ω (všechny frekvence ±2 %)
Zkouška diod	Vodivé napětí: 0,7 V

Odpovědný subjekt v EU: ALTWAY(PL) Sp.z o.o, aleja Grunwaldzka 212, 80-266 Gdańsk, PL, bok@altway.pl
