FNIRSI LCR-ST2 černý LCR tester

Měří odpor, kapacitu, indukčnost, napětí i diody s automatickým rozpoznáním součástek. Nabízí pět testovacích frekvencí a čtyři úrovně napětí pro přesná měření.

Práce s elektronickými součástkami vyžaduje nástroj, který v sobě spojuje přesnost, rychlost a snadné ovládání. Tento tester nabízí širokou škálu měřicích funkcí, podporu různých frekvencí a úrovní měřicího napětí, inteligentní analytické funkce a dvě metody připojení testovaných součástek. Přehledný barevný displej s automatickým otáčením obrazu, kompaktní provedení připomínající pinzetu a dobíjecí baterie zajišťující až přibližně 3 hodiny provozu z něj dělají vhodnou volbu jak pro servisní pracoviště, tak pro práci v terénu. Usnadňuje diagnostiku jednotlivých součástek i sériové testování elektronických dílů.

Široký rozsah měření a komplexní analýza parametrů

Tester umožňuje přesná měření odporu v rozsahu od 10 mΩ do 10 MΩ, kapacity od 1 pF do 22 mF, indukčnosti od 1 μH do 10 H, napětí až do ±30 V a diod s napětím v propustném směru až do 0,7 V. Kromě základních hodnot zařízení zobrazuje také klíčové elektrické parametry, jako jsou D, Q, Z, X, θ a ESR, což umožňuje komplexní analýzu vlastností testované součástky. Automatické rozpoznávání rezistorů, kondenzátorů a indukčností dále urychluje proces tím, že eliminuje nutnost ručního výběru typu měření.

Flexibilní nastavení pro různé aplikace

Přístroj umožňuje přizpůsobit měřicí podmínky typu testované součástky. K dispozici je pět testovacích frekvencí (100 Hz, 120 Hz, 1 kHz, 10 kHz a 100 kHz), což umožňuje profesionální analýzu mnoha typů elektronických součástek. Kromě toho můžete vybrat jednu ze čtyř úrovní testovacího napětí RMS (0,1 V, 0,3 V, 0,6 V nebo 1,0 V), čímž zvýšíte stabilitu a přesnost měření v závislosti na charakteristikách testované součástky.

Inteligentní funkce pro zrychlení diagnostiky

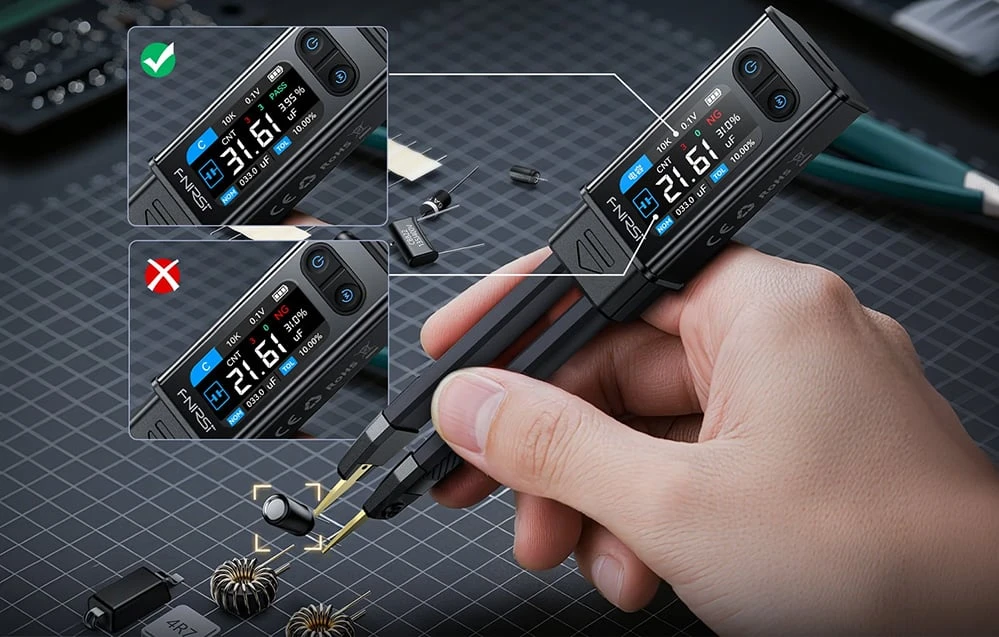

Přístroj je vybaven režimem skenování celého pásma v rozmezí od 100 Hz do 100 kHz, který umožňuje rychlou analýzu frekvenční odezvy součástky jediným měřením. Tester také nabízí inteligentní funkci pro třídění součástek podle zadaných jmenovitých hodnot a tolerancí, přičemž je při testování v rámci hromadné výroby automaticky klasifikuje jako vyhovující nebo nevyhovující požadavkům. Další výhodou je současné zobrazení ekvivalentních hodnot v sériovém i paralelním zapojení, což pomáhá minimalizovat vliv parazitních parametrů a zvyšuje přesnost výsledků. Praktické funkce HOLD, Max a Min umožňují pohodlné zaznamenávání a analýzu výsledků měření. Přístroj také umožňuje současné zobrazení dvou měřicích parametrů, což usnadňuje analýzu výsledků.

Dvě měřicí metody a snadné použití

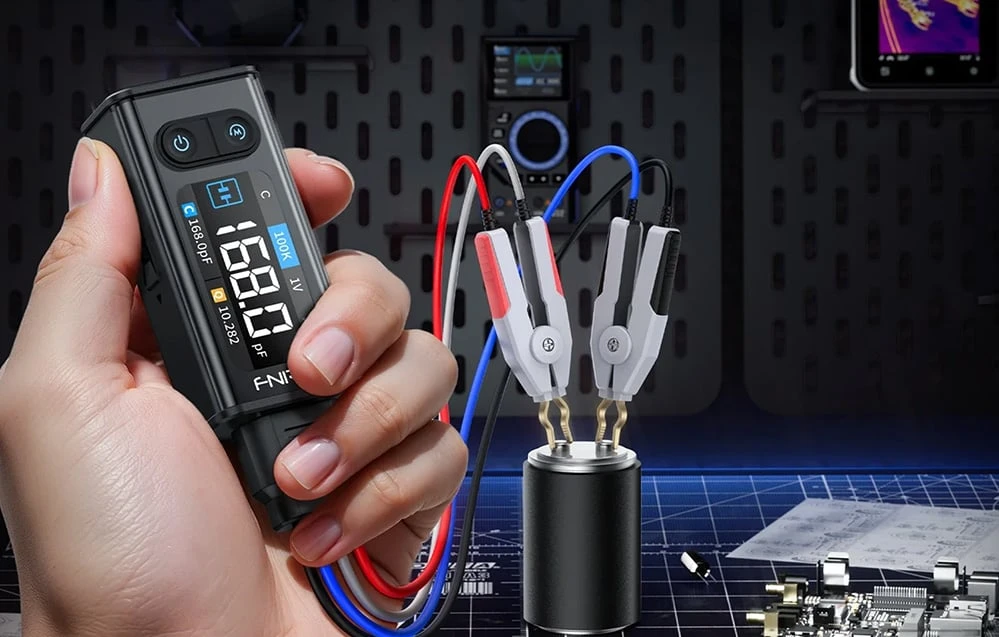

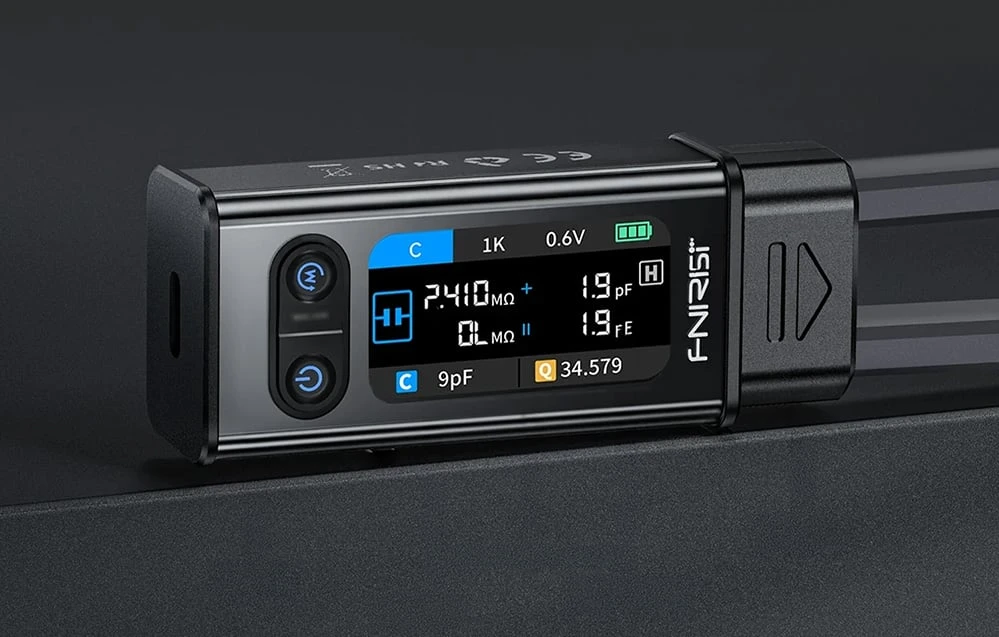

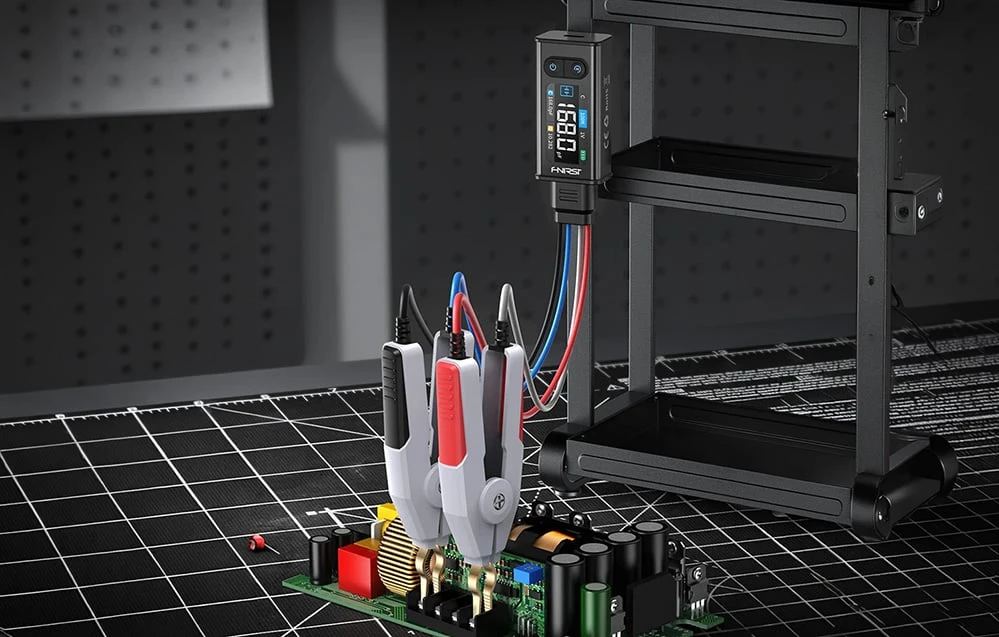

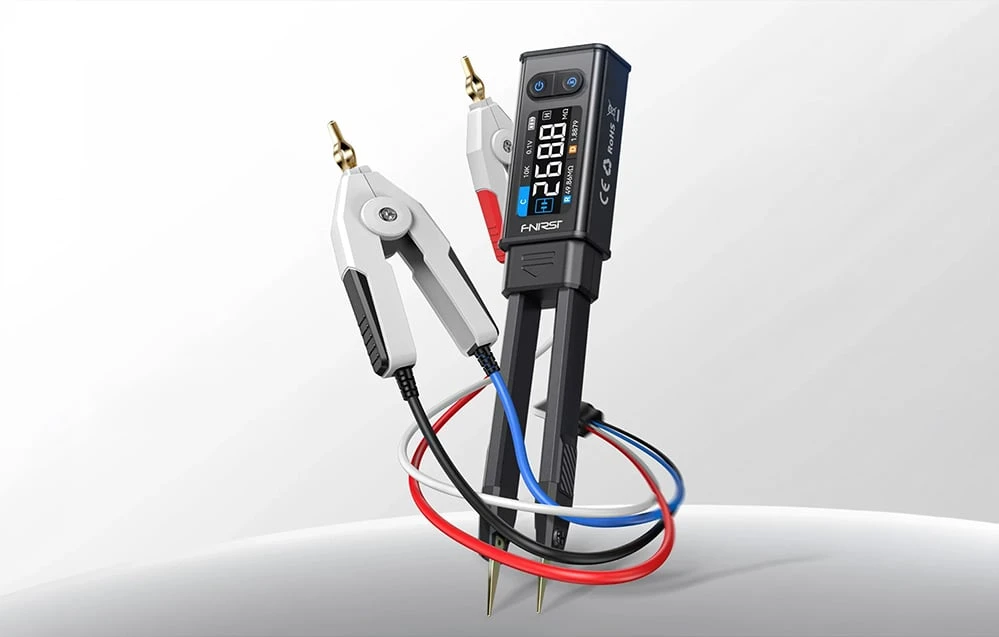

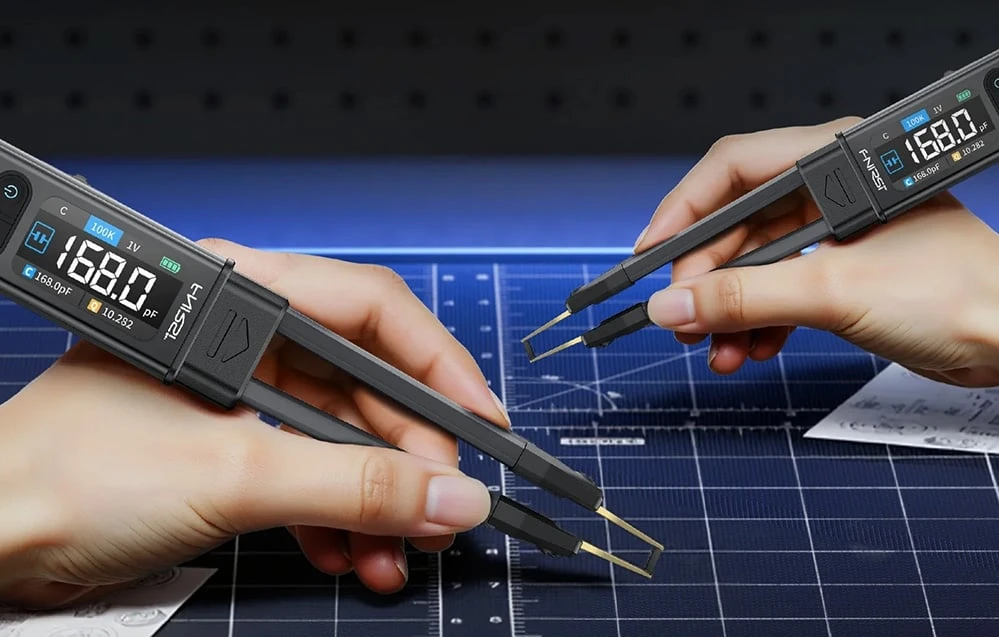

Tester kombinuje konstrukci ve tvaru pinzety s možností použití Kelvinovy sondy. Rovné a zakřivené hroty sondy usnadňují uchopení malých povrchově montovaných součástek, zatímco Kelvinova svorka umožňuje přesná čtyřvodičová měření větších součástek a součástek s průchozími otvory. Komfort uživatele zvyšuje 1,47palcový barevný HD displej s funkcí automatického otáčení, která přizpůsobuje orientaci displeje podle toho, jak je přístroj držen, a zajišťuje tak pohodlné ovládání jak pro praváky, tak pro leváky. Magnetický držák usnadňuje uložení testeru a udržuje jej vždy po ruce.

Mobilní design připravený k okamžitému použití

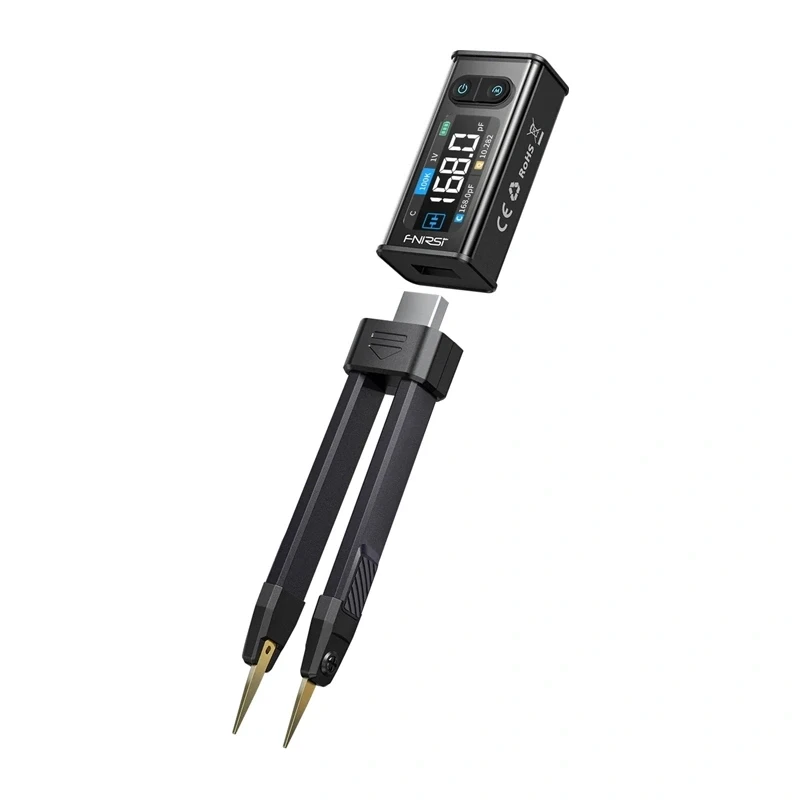

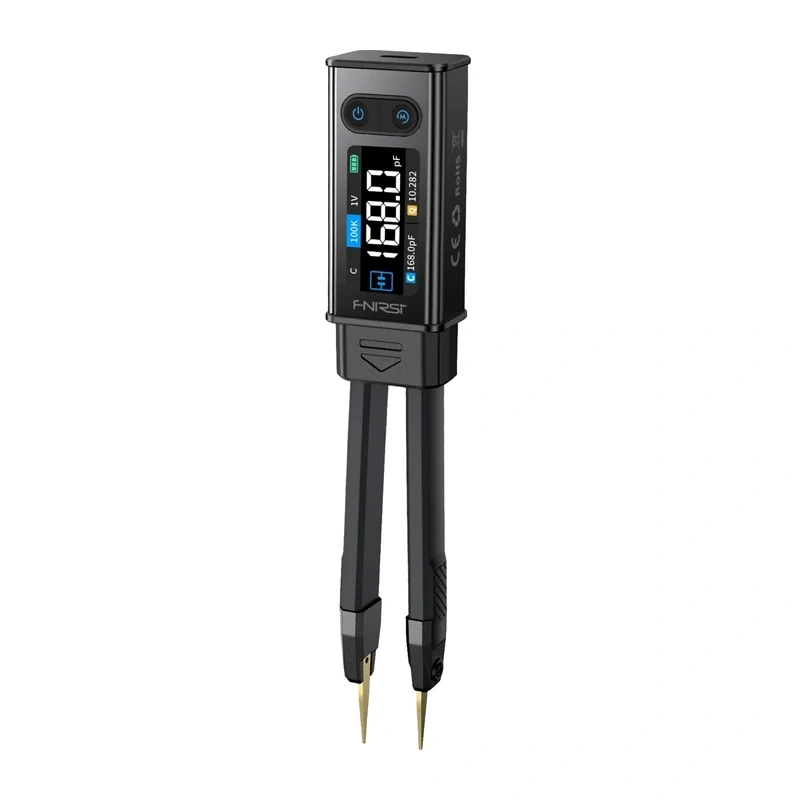

Díky lehkému pouzdru ve tvaru pinzety je tester ideální pro použití v laboratoři, při servisu i v terénu. Pouzdro má černou barvu a hladký plastový povrch. Vestavěná lithiová baterie s kapacitou 300 mAh zajišťuje až přibližně 3 hodiny nepřetržitého provozu a port USB-C umožňuje pohodlné nabíjení přístroje. Měření napětí až do ±30 V jej předurčuje jak pro každodenní diagnostiku, tak pro pokročilejší elektronické aplikace.

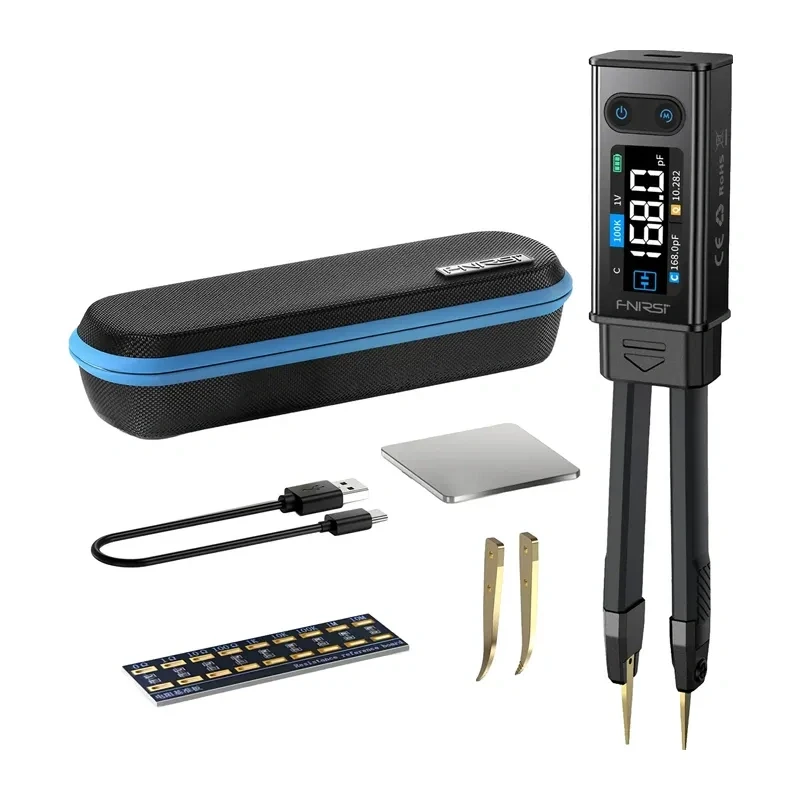

Součástí balení

• LCR tester
• úložné pouzdro
• zakřivená sonda
• zkratovací deska
• datový kabel
• uživatelská příručka

Parametry

• Doba pohotovosti: přibližně 3 hodiny
• Displej: 1,47" HD
• Hmotnost: přibližně 60,8 g
• Provozní teplota: 0 ℃ až 50 ℃ (vlhkost ≤ 75 %)
• Rozměry: 31 × 170,7 × 20,3 mm
• Rozhraní: Type-C
• Skladovací teplota: -20 ℃ až 60 ℃ (vlhkost ≤ 75 %)

Jde o kompaktní LCR tester pro měření odporu, kapacity, indukčnosti a diod přímo na stole i v terénu, který ocení servisní technici i elektronici potřebující rychlou a přesnou diagnostiku součástek.

Odpovědný subjekt v EU: ALTWAY(PL) Sp.z o.o, aleja Grunwaldzka 212, 80-266 Gdańsk, PL, bok@altway.pl

Výrobce: Shenzhen FNIRSI Technology Co.,Ltd, 8F,Weihuada Industrial Park C building West, Li Rong Road Da Lang Street, 518109 Shenzhen, CN, toby@fnirsi.com
