FNIRSI LCR-ST2Plus černý LCR tester

Měří odpor, kapacitu i indukčnost v pěti frekvencích a čtyřech úrovních testovacího napětí, s barevným 1,47" displejem a výdrží až 3 hodiny na nabití.

Přístroj FNIRSI LCR-ST2Plus umožňuje měření elektrických parametrů součástek a nabízí široké spektrum využití jak při údržbě zařízení, tak při návrhu nových obvodů. Nabízí měření při různých frekvencích a úrovních testovacího napětí, inteligentní rozpoznávání součástek a funkce, které zefektivňují testování jednotlivých součástek i celých výrobních šarží. Kompaktní design připomínající pinzetu, snadno čitelný barevný displej a výdrž až 3 hodiny na jedno nabití dělají z přístroje vhodného pomocníka jak pro laboratorní prostředí, tak pro práci v terénu.

Široký rozsah měření a komplexní analýza parametrů

Přístroj umožňuje přesné měření odporu v rozsahu od 10 mΩ do 10 MΩ, kapacity od 1 pF do 22 mF, indukčnosti od 1 μH do 10 H, napětí až ±30 V a diod s napětím v propustném směru až 0,7 V. Kromě základních hodnot přístroj zobrazuje také řadu parametrů popisujících chování testované součástky, jako jsou D, Q, Z, X, θ a ESR. To umožňuje přesnější posouzení vlastností součástek a jejich vhodnosti pro konkrétní aplikace, aniž by bylo nutné používat několik různých měřicích přístrojů.

Flexibilní nastavení pro ještě větší přesnost

Tester nabízí pět měřicích frekvencí (100 Hz, 120 Hz, 1 kHz, 10 kHz a 100 kHz), což umožňuje zvolit optimální testovací podmínky pro daný typ součástky. K dispozici jsou také čtyři úrovně efektivního testovacího napětí (0,1 V, 0,3 V, 0,6 V a 1,0 V), které zvyšují stabilitu a přesnost měření u různých součástek. Přístroj zároveň zobrazuje ekvivalentní hodnoty pro sériové i paralelní zapojení, což minimalizuje vliv parazitních parametrů a zvyšuje přesnost měření rezistorů, induktorů a kondenzátorů.

Inteligentní funkce pro zefektivnění každodenní práce

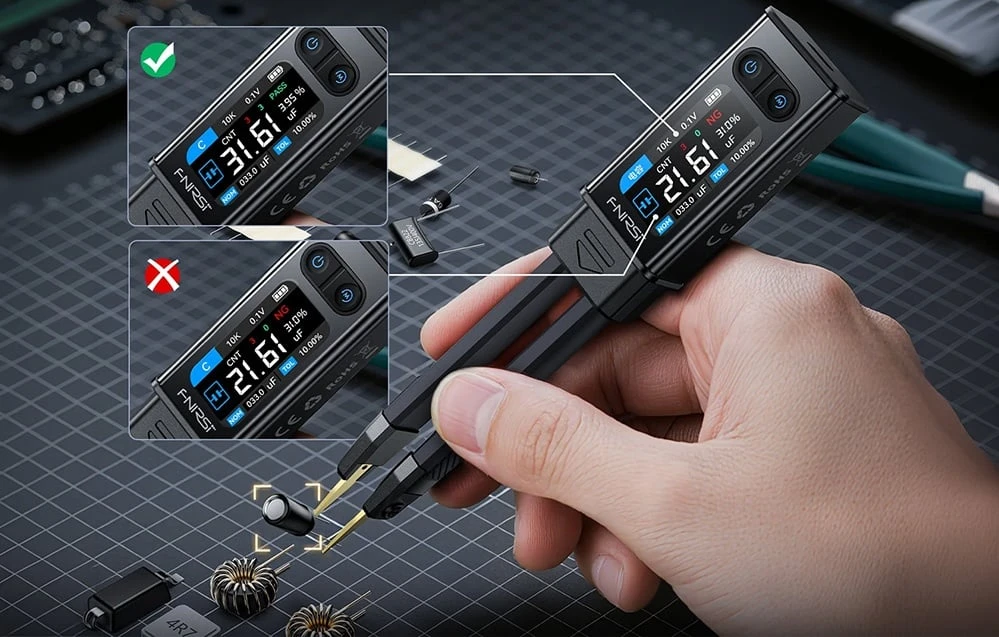

LCR-ST2Plus je vybaven režimem plného frekvenčního průchodu v rozsahu od 100 Hz do 100 kHz, který umožňuje analyzovat frekvenční odezvu testované součástky jediným příkazem. Funkce inteligentního třídění automaticky porovnává výsledky s předdefinovanými jmenovitými hodnotami a tolerancemi a okamžitě klasifikuje součástky jako vyhovující nebo nevyhovující, čímž výrazně urychluje testování větších sérií součástek a snižuje riziko chyb.

Pohodlné testování součástek

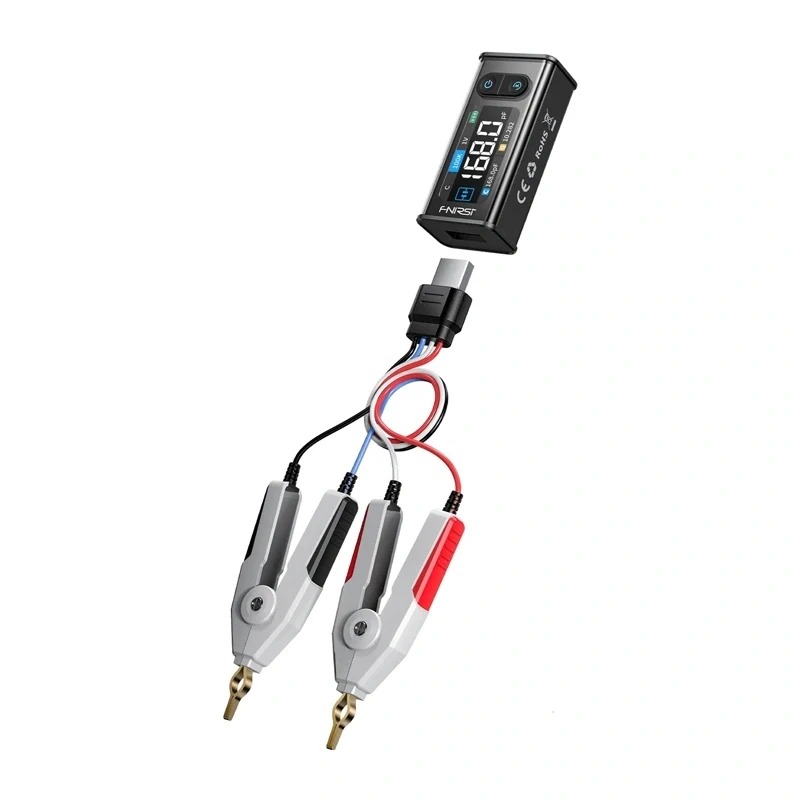

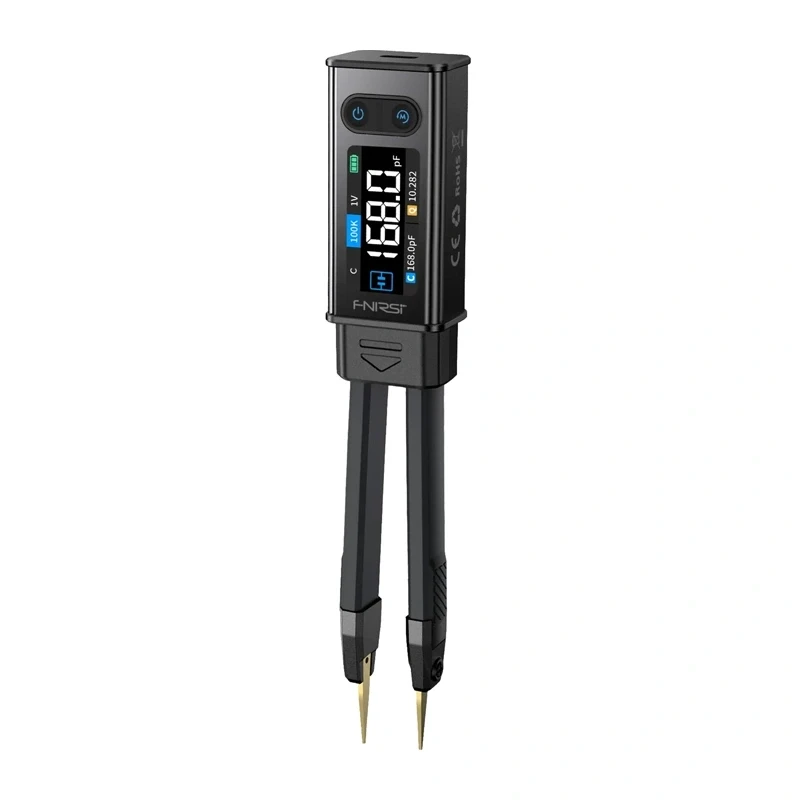

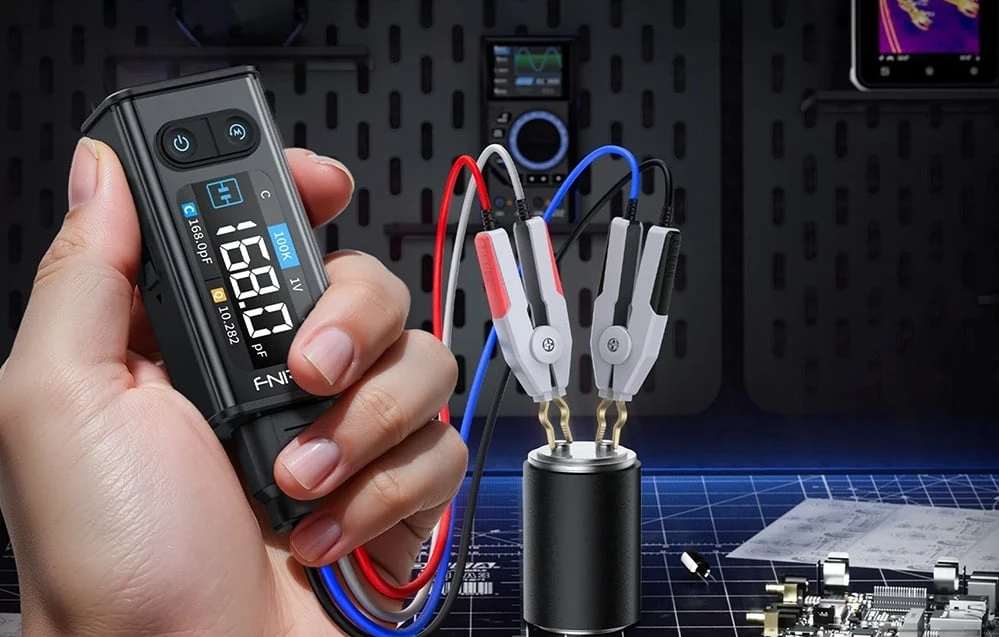

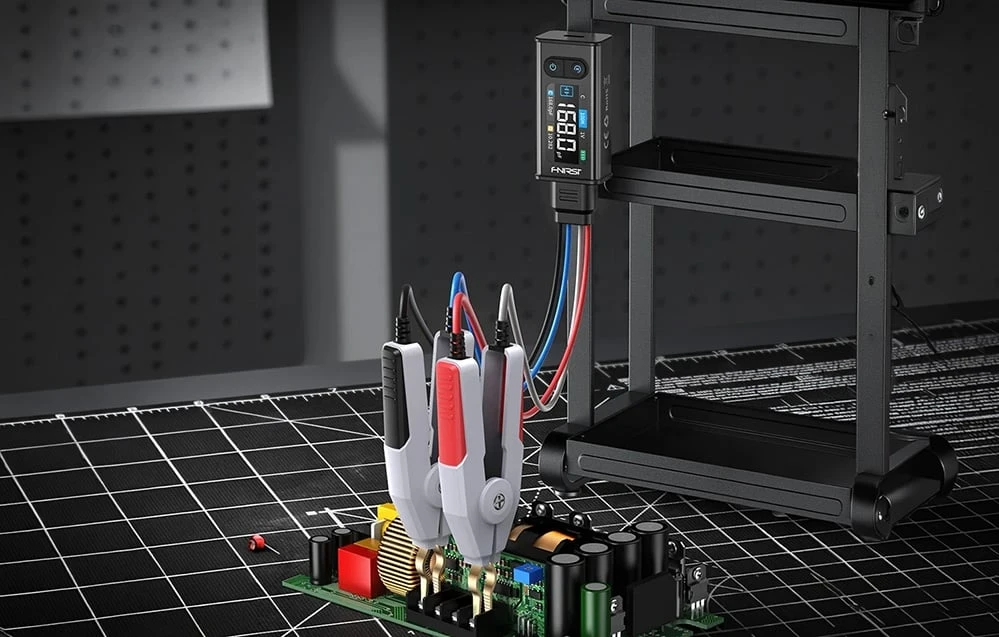

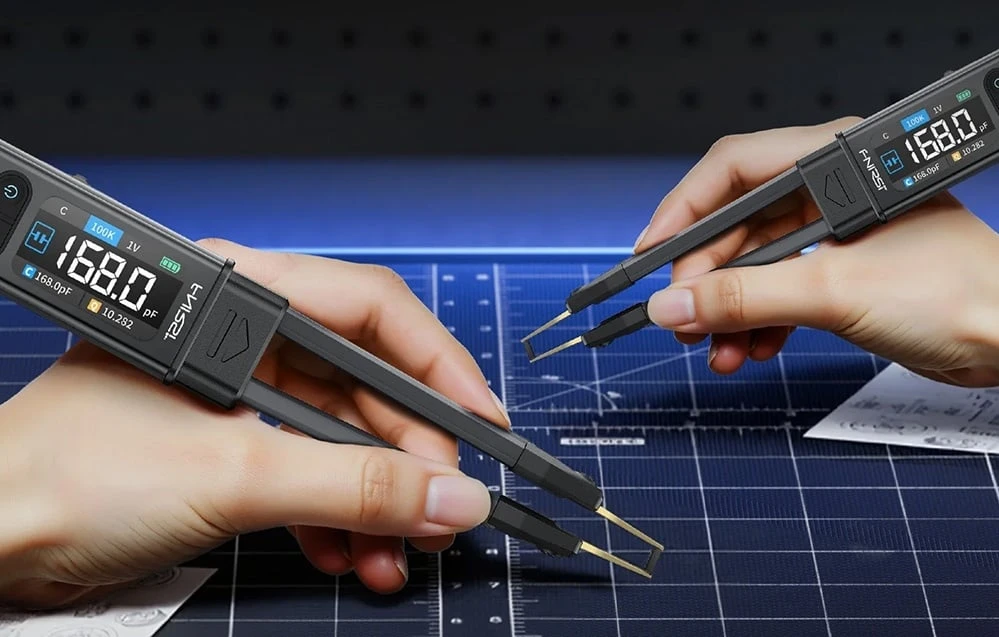

Přístroj je navržen tak, aby vyhovoval různým typům součástek. Součástí sady jsou rovné i zakřivené testovací sondy ve tvaru pinzety, které usnadňují manipulaci s malými SMD součástkami. Pro větší součástky a součástky s průchozími otvory je k dispozici vodič zakončený Kelvinovou svorkou, který využívá čtyřvodičovou měřicí metodu zajišťující vysokou přesnost. Tester automaticky rozpoznává rezistory, kondenzátory a induktory a současně zobrazuje na displeji dva nejdůležitější parametry testované součástky. K dispozici máte také funkce HOLD, Max a Min, stejně jako možnost přizpůsobit nastavení systému podle svých preferencí.

Přehledný displej a ergonomický design

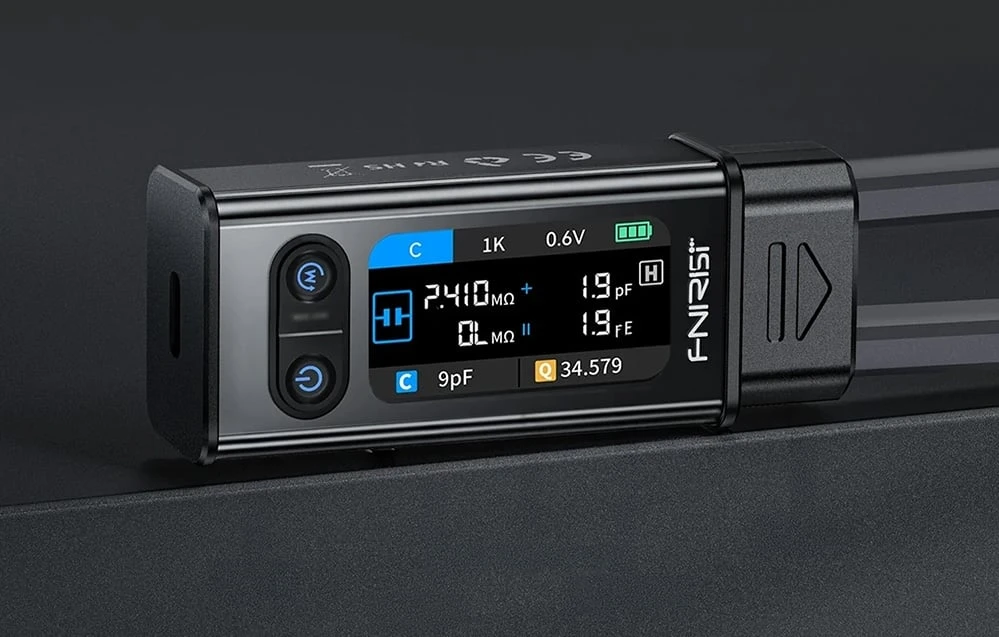

1,47palcový barevný HD displej zajišťuje jasné zobrazení výsledků měření, díky čemuž jsou data snadno čitelná jak v dílně, tak v terénu. Automatické otáčení obrazovky se přizpůsobuje způsobu, jakým zařízení držíte, a zajišťuje tak pohodlné používání jak pro praváky, tak pro leváky. Přístroj je vybaven magnetickým úchytem pro snadné uložení a rychlý přístup při práci.

Mobilita, bezpečnost a připravenost k použití

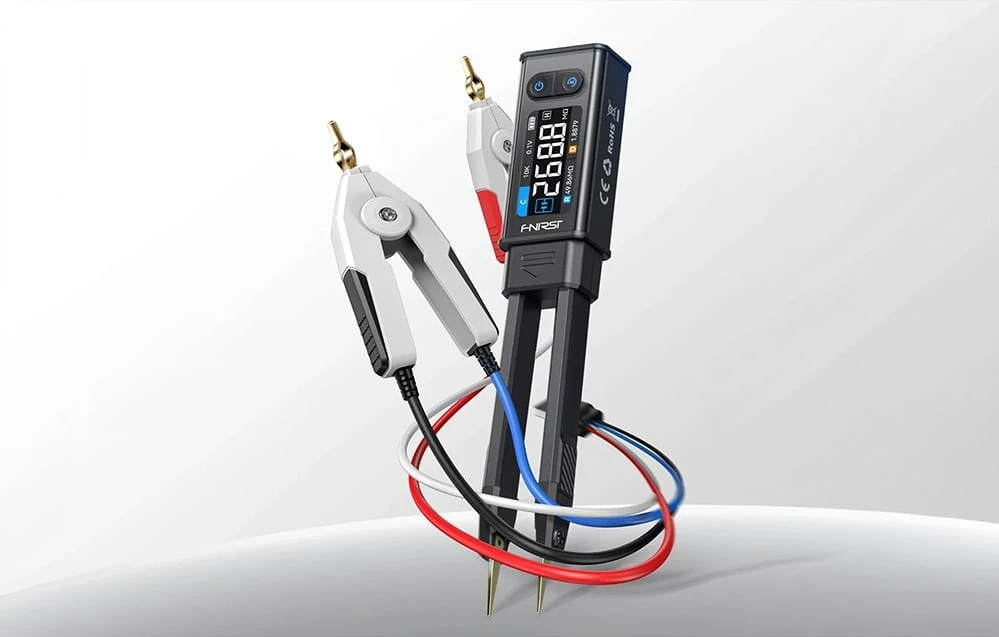

Díky kompaktnímu pouzdru ve tvaru pinzety se tester snadno vejde do kapsy nebo do brašny na nářadí, takže ho máte vždy po ruce. Vestavěná lithiová baterie s kapacitou 300 mAh se nabíjí přes moderní port USB-C. Zařízení je vybaveno bezpečnostními funkcemi, které zvyšují bezpečnost prováděných měření, a umožňuje tak pohodlnou práci s širokou škálou elektronických součástek.

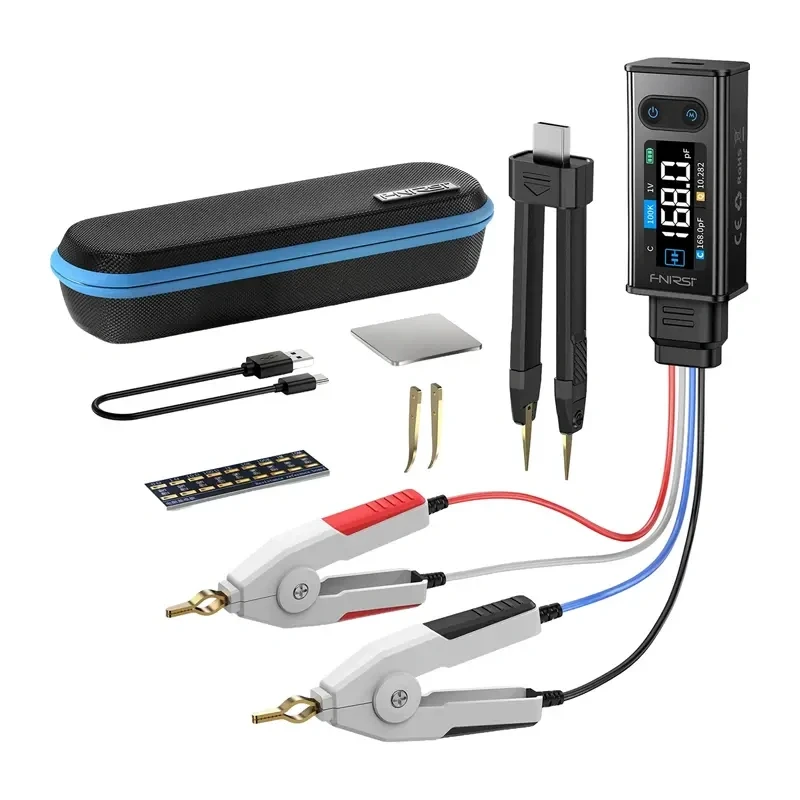

Součástí balení

• LCR tester
• pouzdro
• zakřivená sonda
• zkratovací destička
• datový kabel
• Kelvinovy svorky
• uživatelská příručka

Parametry

• Výrobce: FNIRSI
• Model: LCR-ST2Plus
• Doba provozu na baterii: cca 3 hodiny
• Displej: 1,47" HD
• Rozměry: 31 × 170,7 × 20,3 mm
• Hmotnost: cca 60,8 g
• Rozhraní: Type-C
• Provozní teplota: 0 ℃ ~ 50 ℃ (vlhkost ≤ 75 %)
• Skladovací teplota: -20 ℃ ~ 60 ℃ (vlhkost ≤ 75 %)

LCR tester pro měření odporu, kapacity a indukčnosti součástek, který díky kompaktnímu tvaru pinzety a výdrži na baterii poslouží stejně dobře v dílně i přímo v terénu.

Odpovědný subjekt v EU: ALTWAY(PL) Sp.z o.o, aleja Grunwaldzka 212, 80-266 Gdańsk, PL, bok@altway.pl

Výrobce: Shenzhen FNIRSI Technology Co.,Ltd, 8F,Weihuada Industrial Park C building West, Li Rong Road Da Lang Street, 518109 Shenzhen, CN, toby@fnirsi.com
