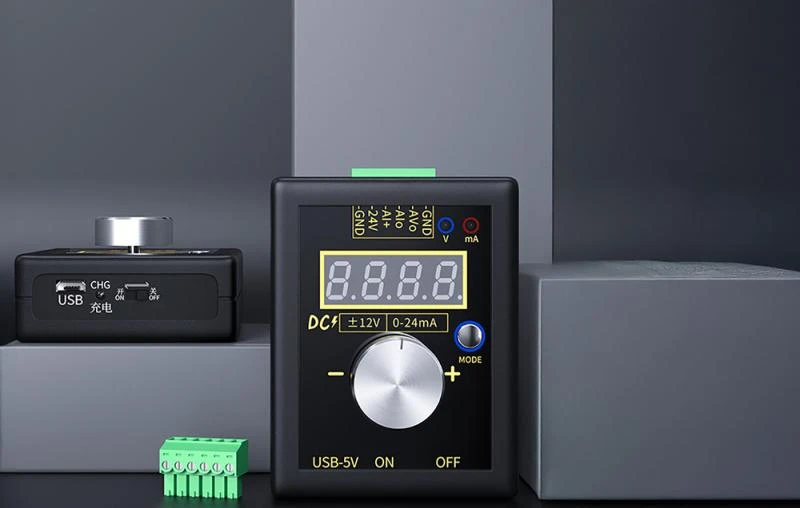

FNIRSI SG-002 multifunkční generátor signálu

Generuje napěťové signály ±12 V a proudové signály 0 až 24 mA, pracuje v aktivním i pasivním režimu se 2-, 3- i 4-vodičovými instalacemi.

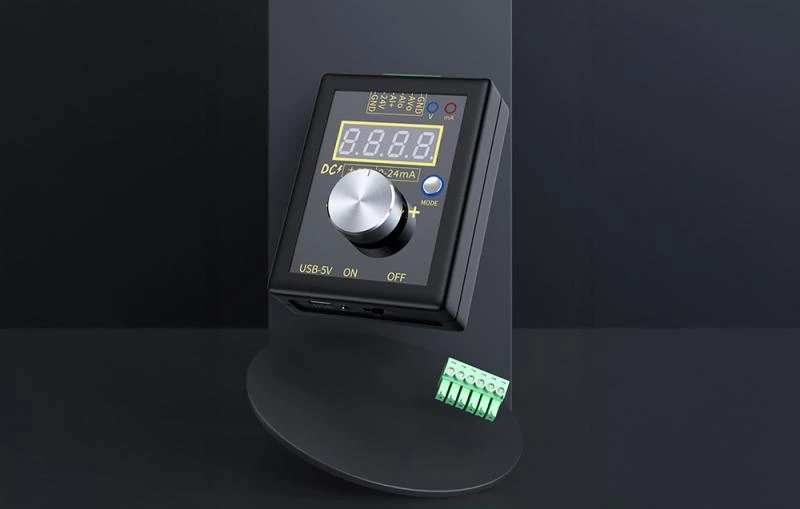

FNIRSI SG-002 je multifunkční generátor napěťových a proudových signálů určený pro testování, diagnostiku a uvádění automatizačních systémů do provozu. Podporuje signály ±12 V a 0 až 24 mA, pracuje v aktivním i pasivním režimu a funguje s 2-, 3- i 4-vodičovými instalacemi. Po kalibraci nabízí přesnost až ±0,05 V nebo ±0,05 mA. Díky kompaktním rozměrům 89 × 69 × 28 mm je generátor mobilním zdrojem signálu, který nahrazuje několik samostatných zařízení.

Kompatibilita s automatizací a PLC

Generátor je navržený s ohledem na skutečné průmyslové instalace. Pracuje s PLC, měniči, proporcionálními ventily, převodníky i řídicími systémy. Podpora aktivních i pasivních výstupů umožňuje testovat prakticky jakýkoli typ analogového vstupu bez dalších rezistorů nebo externích zdrojů napájení.

Napěťové a proudové rozsahy

K dispozici je široký výběr napěťových režimů: ±12 V, ±5 V, 0 až 10 V, 2 až 10 V, 0 až 5 V, 1 až 5 V, 0 až 3,3 V, 0 až 2,5 V, 0 až 1 V a -10 až 0 V. Jedno zařízení tak pokryje testování klasických průmyslových instalací i moderní elektroniky a nízkonapěťových řídicích systémů.

Výstupní proud pokrývá rozsah 0 až 24 mA a podporuje standardy 0 až 20 mA a 4 až 20 mA. Vysoká stabilita a přesnost po kalibraci se využije při simulaci senzorů, kalibraci analogových vstupů a ověřování měřicích obvodů, a to i při zátěži až 500 Ω.

Ovládání, displej a paměť nastavení

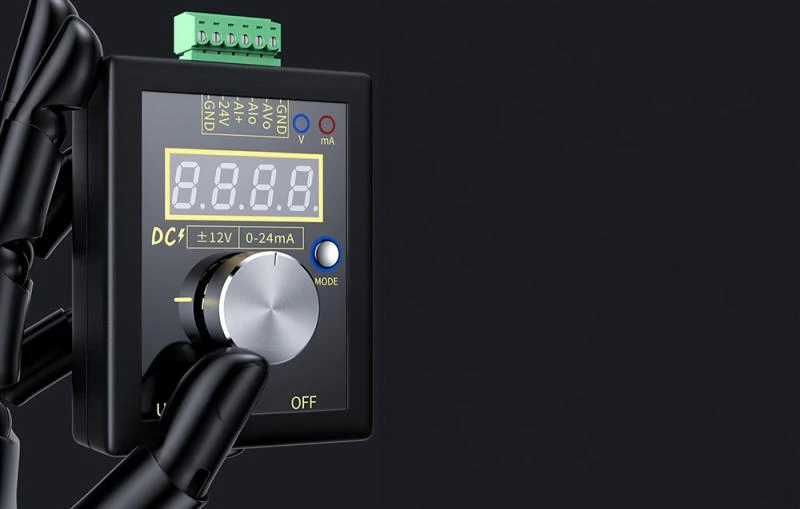

Rotační enkodér umožňuje hrubé i jemné nastavení hodnoty, takže lze rychle nastavit přibližnou hodnotu a poté ji přesně doladit. Jedno otočení knoflíku generuje 30 impulsů, což se promítá do plynulého nastavení vhodného pro rychlé testy i přesnou kalibraci.

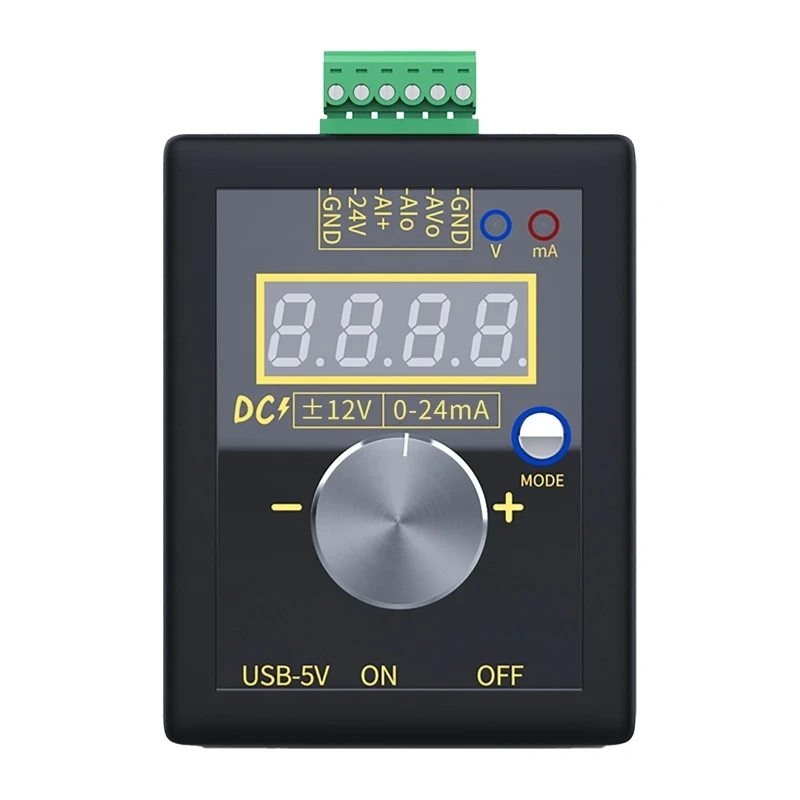

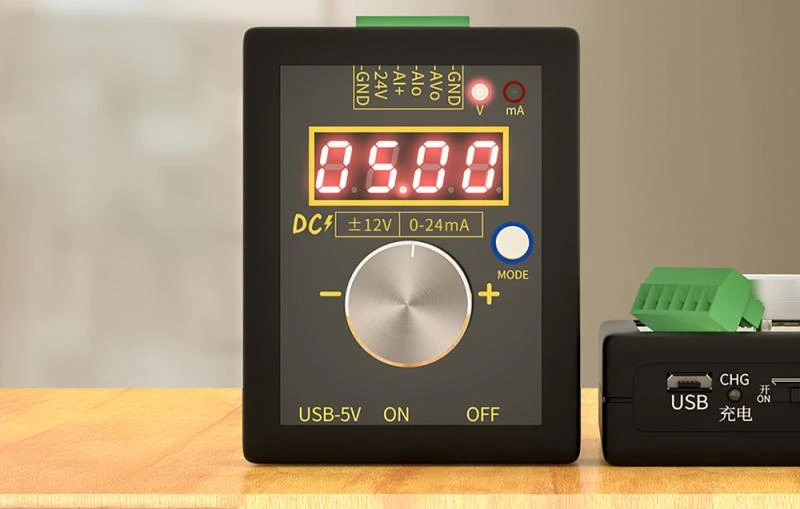

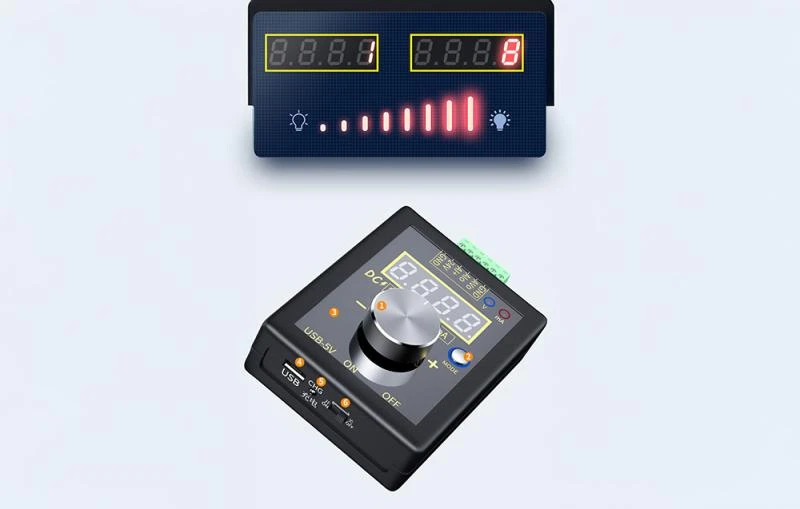

Čtyřmístný LED displej nabízí 8 úrovní nastavení jasu a několik režimů zobrazení dat, mezi nimi skutečnou hodnotu, procento a speciální režimy.

Nastavené hodnoty napětí nebo proudu lze uložit, po restartu se automaticky obnoví. K dispozici je také funkce rychlého spuštění pro uložení několika předdefinovaných úrovní signálu, což šetří čas při sériovém testování a opakovaných servisních postupech.

Napájení a připojení

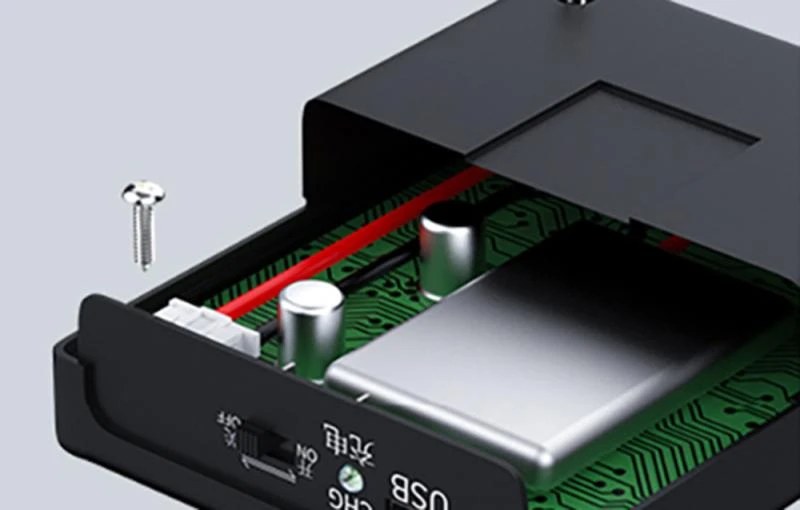

Generátor lze napájet z externího zdroje 15 až 30 V DC, například přímo z 24 V PLC instalace, přes micro USB 5 V, nebo z vestavěné lithiové baterie 3,7 V / 1100 mAh. Zařízení může pracovat i během nabíjení.

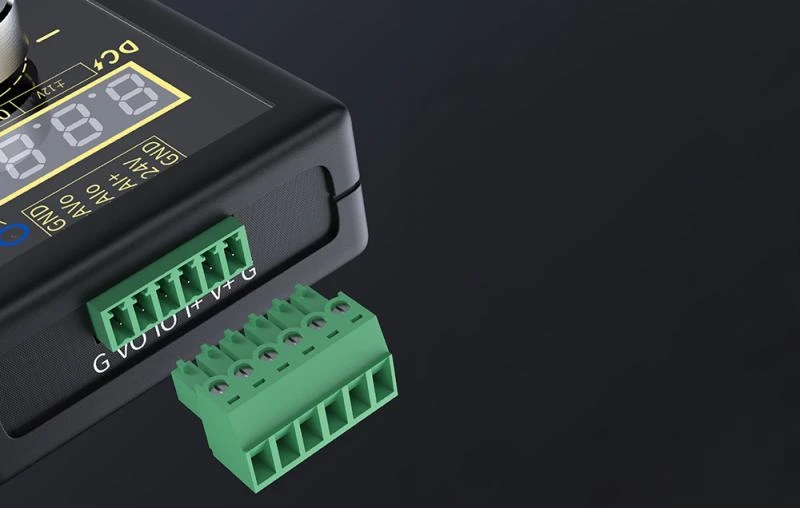

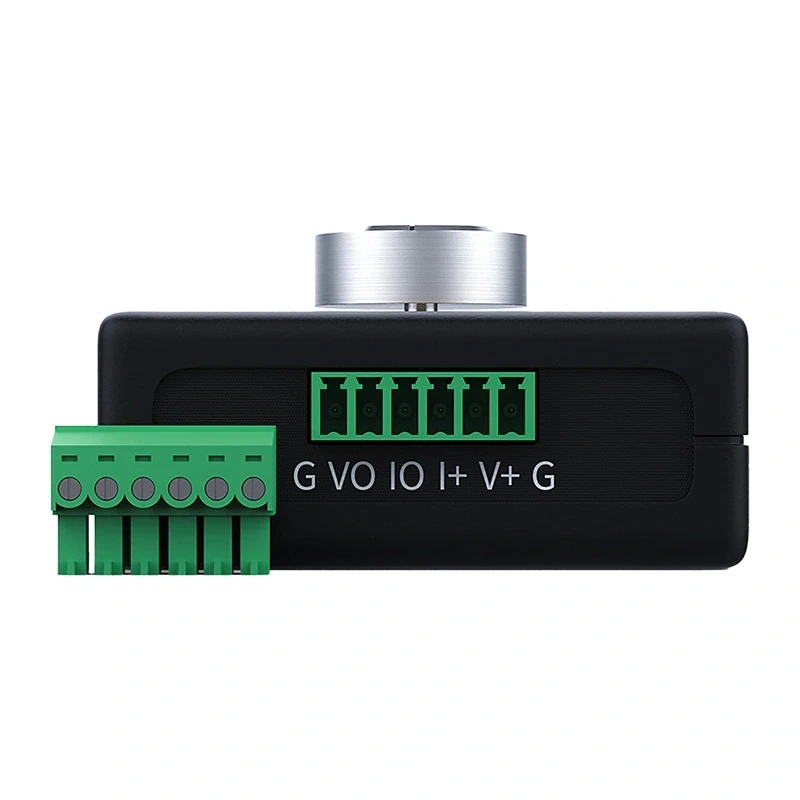

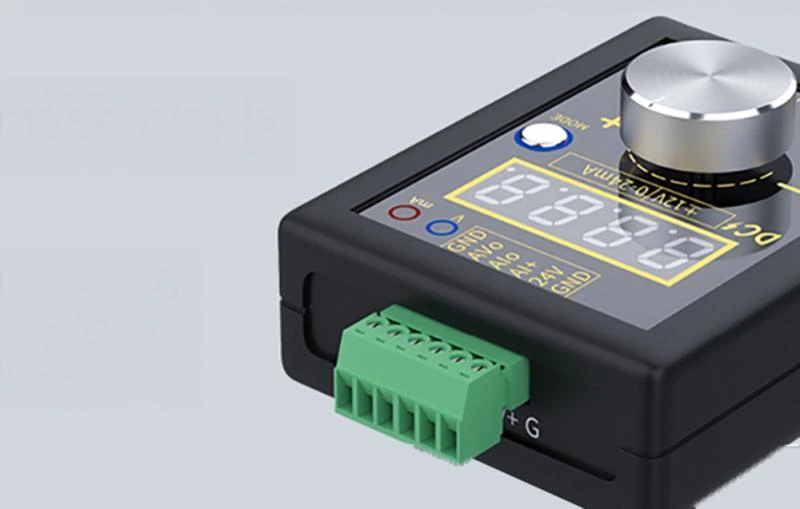

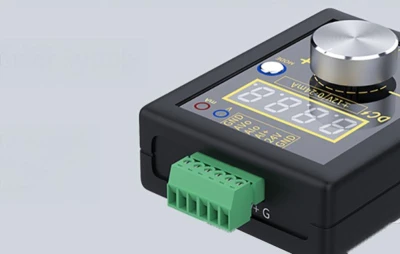

Odnímatelné svorkovnice umožňují rychlé a bezpečné připojení napěťových i proudových signálů. Uspořádání svorek usnadňuje správné zapojení v aktivním i pasivním režimu a snižuje riziko chyb při práci v průmyslových instalacích.

Obsah balení

• Generátor signálu FNIRSI SG-002
• Odnímatelná svorkovnice
• USB kabel (micro USB)
• Uživatelská příručka

Parametry

• • Rozsah napěťového výstupu: ±12 V (multimód)
• • Dostupné napěťové režimy: ±12 V, ±5 V, 0 až 10 V, 2 až 10 V, 0 až 5 V, 1 až 5 V, 0 až 3,3 V, 0 až 2,5 V, 0 až 1 V, -10 až 0 V
• • Rozsah proudového výstupu: 0 až 24 mA
• • Proudové standardy: 0 až 20 mA, 4 až 20 mA, 0 až 24 mA
• • Přesnost napětí po kalibraci: ±0,05 V
• • Přesnost proudu po kalibraci: ±0,05 mA
• • Maximální zatěžovací odpor (proud): ≤ 500 Ω
• • Typ proudového výstupu: aktivní a pasivní
• • Podporované konfigurace zapojení: 2-, 3- a 4-vodičové
• • Nastavení hodnoty: hrubé a jemné (rotační enkodér)
• • Rozlišení nastavení: hrubé 0,1 až 5 V/mA, jemné 0,01 až 0,5 V/mA
• • Enkodér: 30 impulsů na otáčku
• • Displej: 4místný LED displej s vysokou jasností
• • Nastavení jasu displeje: 8 úrovní
• • Režimy zobrazení: skutečná hodnota, procento, speciální režimy
• • Paměť nastavení: ano, automatické obnovení po restartu
• • Rychlé spouštěcí body: ano, programovatelné
• • Externí napájení: DC 15 až 30 V
• • Napájení USB: micro USB 5 V
• • Napájení z baterie: vestavěná lithiová baterie 3,7 V / 1100 mAh
• • Provoz během nabíjení: ano
• • Signální konektory: odnímatelné svorkovnice

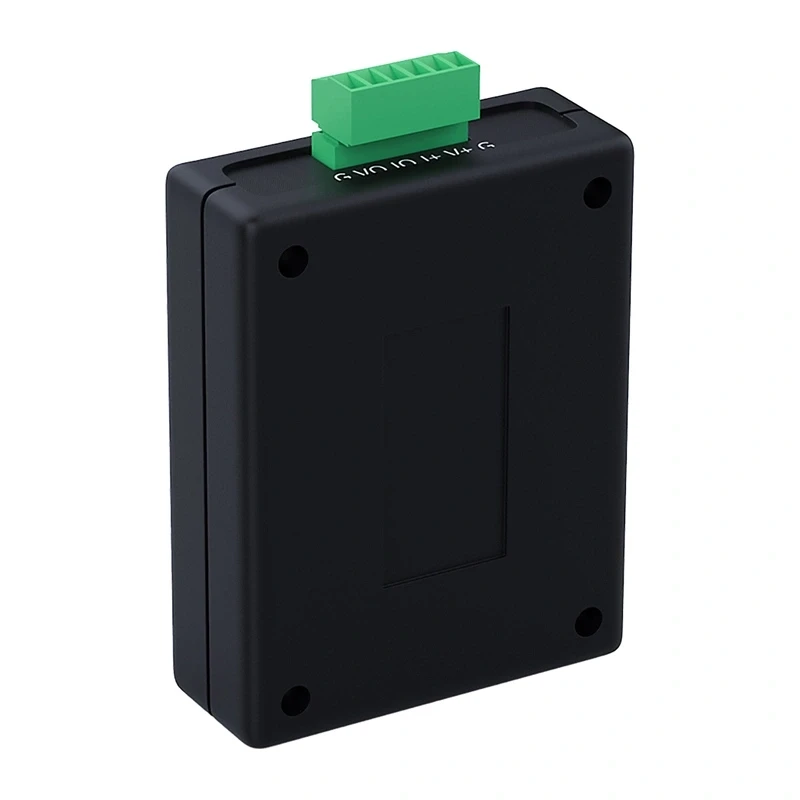

• • Rozměry: 89 × 69 × 28 mm
• • Použití: průmyslová automatizace, PLC, servis, kalibrace, laboratoře, vzdělávání

FNIRSI SG-002 je kompaktní generátor signálu pro servisní techniky a pracovníky automatizace, který šetří čas při testování a kalibraci analogových vstupů v průmyslových i laboratorních instalacích.
