Fnirsi TSG3020 černý funkční generátor + doprava zdarma

Dvoukanálový generátor signálů s výstupní frekvencí až 60 MHz, vzorkovací frekvencí 200 MSa/s a 4,3palcovým dotykovým displejem pro přesné nastavení průběhů.

Fnirsi TSG3020 je dvoukanálový funkční generátor, který spojuje vysokou přesnost generování signálu s intuitivním ovládáním. Hodí se do laboratoří, dílen i do terénu.

Díky výstupní frekvenci až 60 MHz, vzorkovací frekvenci 200 MSa/s a 14bitovému rozlišení generuje vysoce kvalitní signály s minimálním zkreslením. Nabízí širokou škálu standardních i libovolných průběhů, podporuje šest typů modulace a funkci frekvenčního průchodu a vestavěný frekvenční čítač dále rozšiřuje jeho měřicí možnosti. Celkový dojem dotváří přehledný dotykový displej, pokročilé technologie pro zlepšení kvality signálu a robustní konstrukce určená pro náročné použití. Tělo přístroje je plastové, v černém provedení.

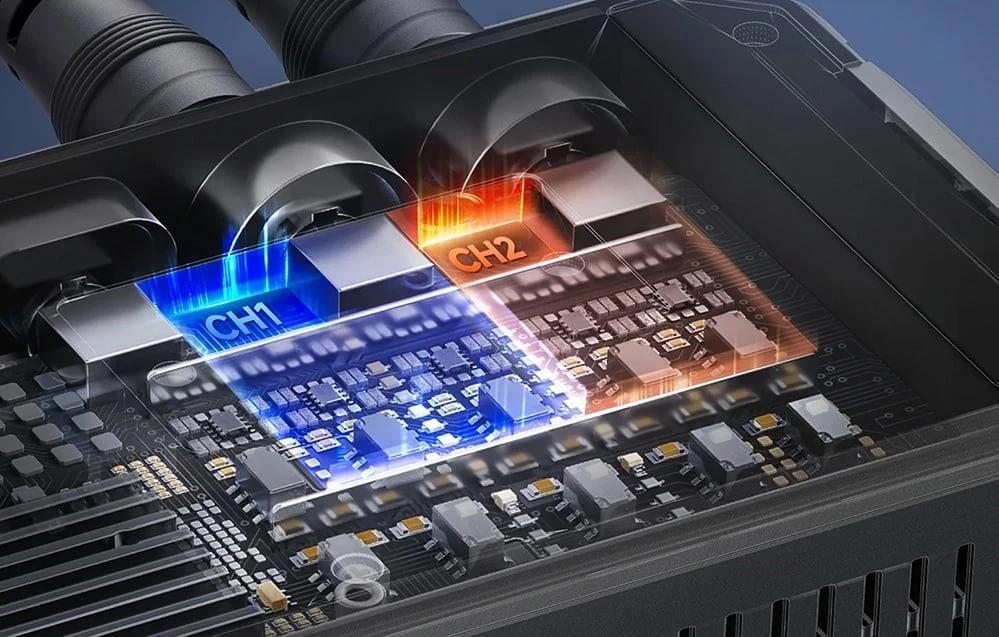

Dva nezávislé kanály

Generátor má dva nezávislé výstupní kanály, díky čemuž umí generovat dva různé signály současně a usnadňuje tak pokročilejší měření. Maximální výstupní frekvence činí 60 MHz a rozsah amplitudy je optimalizovaný pro různé konfigurace zátěže a frekvence.

Pro vysokou impedanci je rozsah od 2 mVpp do 20 Vpp při frekvencích pod 10 MHz a od 2 mVpp do 10 Vpp při frekvencích nad 10 MHz. Při zátěži 50 Ω nabízí generátor rozsah od 1 mVpp do 10 Vpp při frekvencích pod 10 MHz a od 1 mVpp do 5 Vpp při frekvencích nad 10 MHz. Vzorkovací frekvence 200 MSa/s a 14bitové vertikální rozlišení zajišťují přesnou reprodukci průběhů se zachováním nejjemnějších detailů a velmi nízkým zkreslením.

Standardní a libovolné průběhy

TSG3020 generuje nejběžněji používané průběhy, jako jsou sinus, obdélník, rampa (pilový zub), impuls, šum a stejnosměrný proud. Podporuje také vlastní libovolné průběhy vytvářené bod po bodu, což umožňuje přesnou reprodukci i vysoce složitých signálů.

Technologie VeriPoint umožňuje generování libovolných průběhů se vzorkovací frekvencí v rozmezí od 1 µSa/s do 200 MSa/s při zachování plných detailů signálu a velmi nízkého jitteru pod 200 ps. Technologie ZeroSurge zajišťuje vysokou kvalitu obdélníkových, pulzních a pilových průběhů tím, že omezuje překmity na maximálně 1 % a poskytuje velmi krátké doby náběhu a poklesu až 13,5 ns. Výsledkem jsou ostré hrany a vyšší přesnost při testování elektronických obvodů.

Pokročilá modulace

Generátor podporuje šest typů modulace (AM, FM, PM, FSK, ASK a PSK), díky čemuž je vhodný pro testování digitálních komunikačních systémů a rádiových zařízení. Funkce frekvenčního průchodu pracuje v lineárním nebo logaritmickém režimu a dobu průchodu lze nastavit v rozmezí od 1 ms do 500 s s přesností ±0,1 %. Tyto možnosti umožňují pohodlnou analýzu charakteristik filtrů a frekvenční odezvy testovaných systémů.

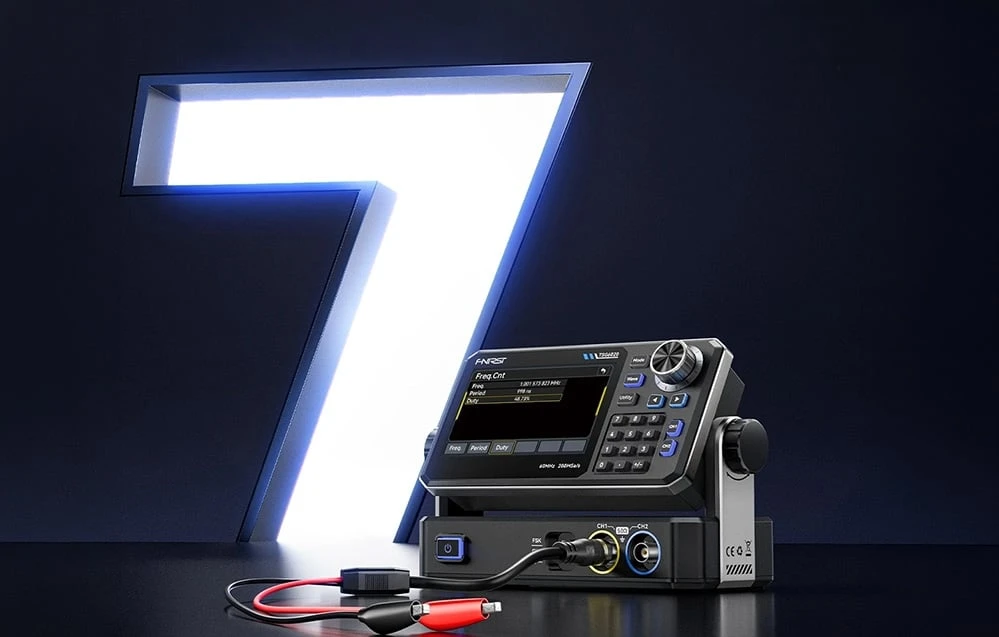

Integrovaný 7místný čítač frekvence podporuje signály TTL v rozsahu od 100 mHz do 100 MHz a měří frekvenci, periodu a pracovní cyklus s přesností ±51 ppm.

Pohodlné ovládání pro každý úkol

Přístroj zajišťuje vysokou kvalitu signálu i v náročných aplikacích. Nabízí amplitudu v rozsahu od 1 mVpp do 10 Vpp při zátěži 50 Ω, fázový šum nepřesahující -125 dBc/Hz při 10 MHz a odchylce 10 kHz a harmonické zkreslení pod -40 dBc v rozsahu 30 až 60 MHz.

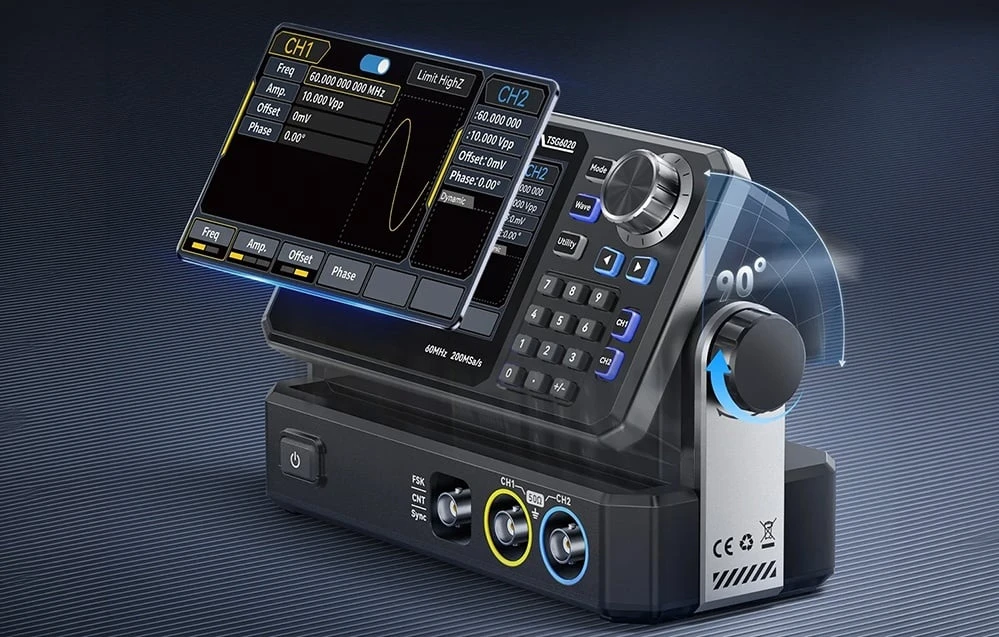

Ovládání usnadňuje 4,3palcový barevný dotykový displej TFT-LCD, doplněný fyzickými tlačítky pro rychlou změnu parametrů. Během provozu displej zobrazuje náhled průběhů a aktuální stav generátoru, což usnadňuje konfiguraci a sledování všech nastavení.

Rozsáhlé možnosti konfigurace

Generátor má komplexní funkce ochrany výstupu, včetně izolace kanálů, ochrany proti zemnímu spojení a synchronizačního výstupu kompatibilního s TTL, což zajišťuje bezpečný a stabilní provoz i v náročných podmínkách.

Účinný chladicí systém s hliníkovým chladičem a tichým ventilátorem udržuje optimální teplotu, takže si zařízení zachovává stabilní výkon i při dlouhodobém používání. Energeticky nezávislá paměť umožňuje uložit až 24 vlastních libovolných průběhů a okamžitě je vyvolat bez nutnosti nové konfigurace. TSG3020 podporuje režim nepřetržitého provozu, výstup se se hradlem, modulaci a funkci prohledávání, což poskytuje velkou flexibilitu při sestavování měřicích uspořádání a automatizovaných testovacích systémů.

Součástí balení

• funkční generátor
• nabíjecí adaptér
• nabíjecí kabel typu C
• datový kabel
• měřicí vodič
• krokosvorky
• uživatelská příručka

Parametry
• Maximální výstupní frekvence: 30 mHz
• Vzorkovací frekvence: 200 MSa/s
• Vertikální rozlišení: 14 bitů
• Kanály: 2
• Maximální výstupní amplituda: 20 Vpp (<10 mHz) / 10 Vpp (>10 mHz)
• Frekvence sinusového signálu: 1 µHz-24 MHz
• Frekvence obdélníkového signálu: 1 µHz-24 MHz
• Frekvence pulzního signálu: 1 µHz-24 MHz
• Typy modulace: AM, FM, PM, FSK, ASK, PSK
• Režimy průběhu: lineární, logaritmický
• Integrovaný čítač frekvence: 7místný
• Displej: 4,3” TFT LCD, 480 x 272

Fnirsi TSG3020 je dvoukanálový funkční generátor pro generování a analýzu signálů v laboratoři i v terénu, u kterého oceníte širokou škálu průběhů, modulací a přesné nastavení parametrů na dotykovém displeji.

Odpovědný subjekt v EU: ALTWAY(PL) Sp.z o.o, aleja Grunwaldzka 212, 80-266 Gdańsk, PL, bok@altway.pl

Výrobce: Shenzhen FNIRSI Technology Co.,Ltd, 8F,Weihuada Industrial Park C building West, Li Rong Road Da Lang Street, 518109 Shenzhen, CN, toby@fnirsi.com
