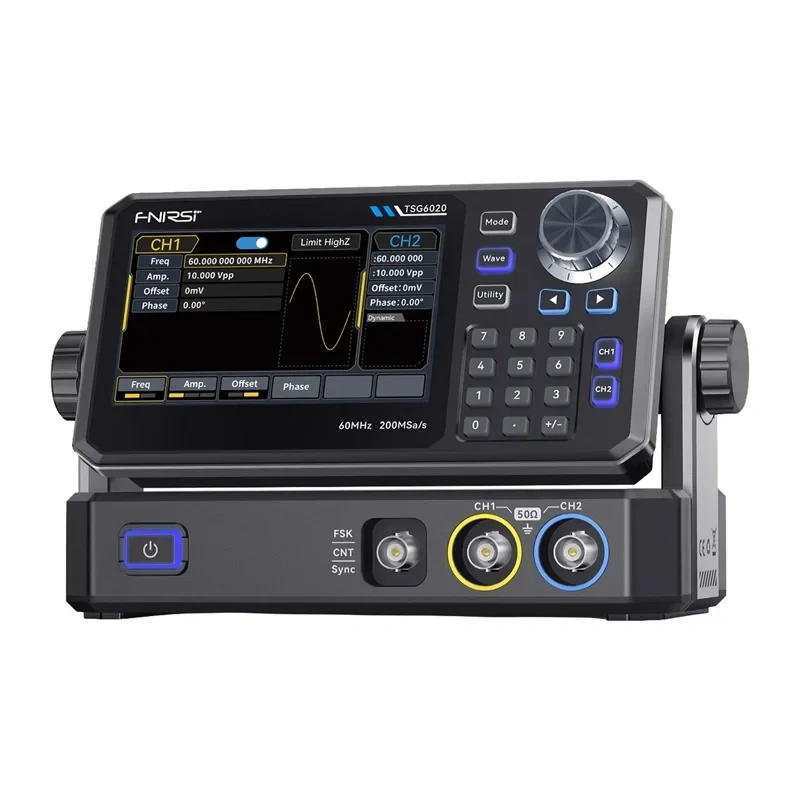

FNIRSI TSG6020 černý funkční generátor + doprava zdarma

Dvoukanálový generátor signálů s výstupní frekvencí až 60 MHz, vzorkovací frekvencí 200 MSa/s a 14bitovým rozlišením, ovládaný přes 4,3" dotykový displej.

Díky přesnému generování signálů, rozsáhlým možnostem konfigurace a pokročilým měřicím funkcím je přístroj ideální pro použití v laboratořích, stejně jako pro servisní práce a návrh elektronických obvodů.

Díky dvoukanálové konstrukci, výstupní frekvenci až 60 MHz a vzorkovací frekvenci 200 MSa/s s 14bitovým rozlišením zajišťuje věrnou reprodukci průběhů a vysokou provozní přesnost. Generátor podporuje mnoho typů modulace, umožňuje vytvářet vlastní libovolné průběhy a nabízí funkci frekvenčního prohledávání a vestavěný čítač frekvence. Intuitivní dotykový displej, rychlý přístup k uloženým nastavením a robustní konstrukce zajišťují, že zařízení zůstává snadno použitelné i při intenzivním a dlouhodobém provozu.

Vysoce kvalitní generované signály

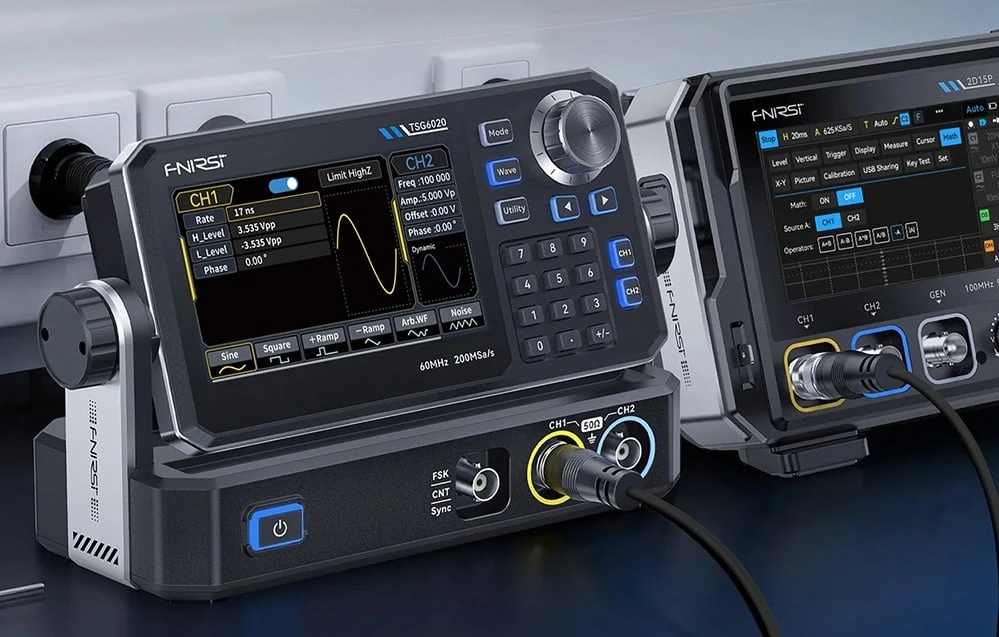

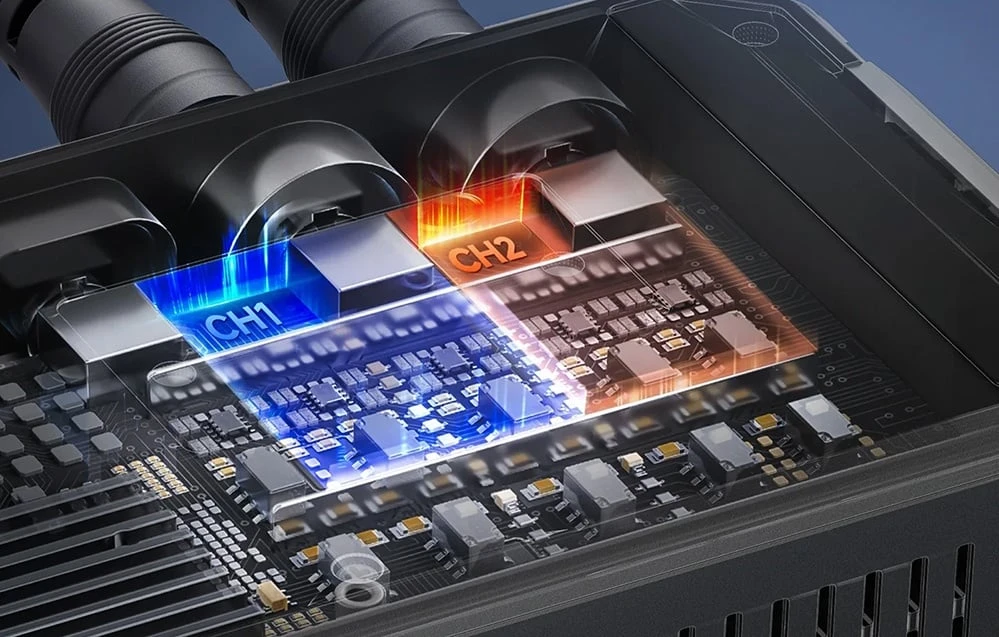

Přístroj je vybaven dvěma nezávislými výstupními kanály, což mu umožňuje generovat současně dva různé signály a pohodlně provádět pokročilejší testy a analýzy. Nabízí výstupní frekvenci až 60 MHz a díky vzorkovací frekvenci 200 MSa/s a 14bitovému vertikálnímu rozlišení zajišťuje vysoce přesnou reprodukci průběhů s minimálním zkreslením.

Rozsah výstupního napětí byl optimalizován pro různé konfigurace zátěže, od 2 mVpp do 20 Vpp při vysoké impedanci pro frekvence pod 10 MHz, od 2 mVpp do 10 Vpp nad 10 MHz, stejně jako od 1 mVpp do 10 Vpp a od 1 mVpp do 5 Vpp při zátěži 50 Ω. Tato flexibilita umožňuje použití přístroje v mnoha náročných laboratorních a vývojových aplikacích.

Standardní průběhy a pokročilé modulace

Generátor podporuje všechny běžně používané průběhy, jako jsou sinus, obdélník, pilový zub, impuls, šum a stejnosměrný proud. Kromě předdefinovaných průběhů umožňuje reprodukovat i vlastní libovolné průběhy pomocí metody bod po bodu, čímž zajišťuje zachování všech detailů průběhu.

Technologie VeriPoint využívá vzorkovací frekvenci v rozmezí od 1 µSa/s do 200 MSa/s a velmi nízký jitter pod 200 ps, čímž zajišťuje přesnou reprodukci i těch nejsložitějších tvarů signálů. Zařízení také podporuje šest typů modulace (AM, FM, PM, FSK, ASK a PSK), díky čemuž je vhodné pro testování digitálních komunikačních obvodů a rádiových systémů.

Ještě větší přesnost

Technologie ZeroSurge výrazně snižuje překmity u obdélníkových, pulzních a pilových signálů. Překmit nepřesahuje 1 % a doby náběhu a poklesu činí maximálně 13,5 ns, což vede k ostrým hranám a velmi vysoké přesnosti generovaných průběhů.

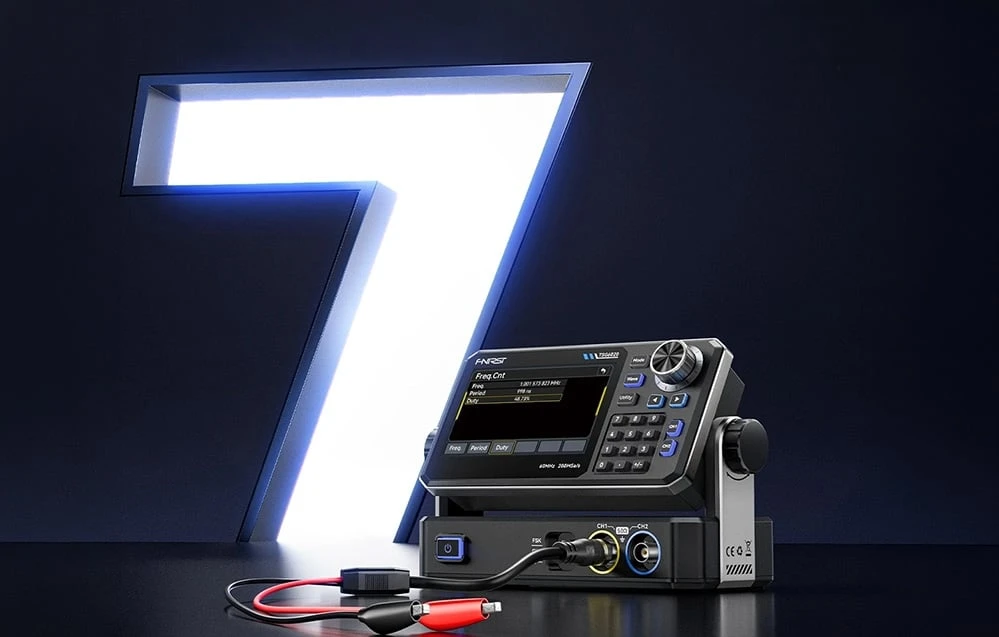

Generátor je rovněž vybaven sedmimístným čítačem frekvence, který měří frekvenci, periodu a pracovní cyklus signálů na úrovni TTL v rozsahu od 100 mHz do 100 MHz s přesností ±51 ppm. Vysokou kvalitu signálu potvrzují také parametry, jako je nízká úroveň fázového šumu až -125 dBc/Hz při 10 MHz (offset 10 kHz) a harmonické zkreslení pod -40 dBc v rozsahu od 30 do 60 MHz.

Procházení frekvencí a uživatelsky přívětivé ovládání

Přístroj nabízí frekvenční průběh v lineárním i logaritmickém režimu. Dobu průběhu lze nastavit v rozmezí od 1 ms do 500 s s přesností ±0,1 %, což mimo jiné usnadňuje analýzu charakteristik filtrů a testování odezvy různých elektronických obvodů.

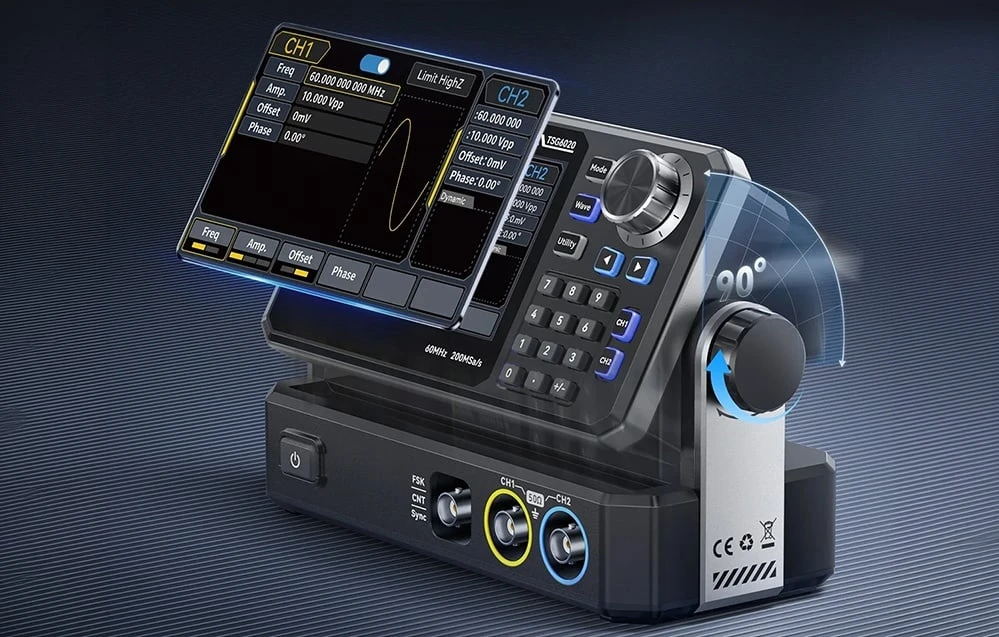

Ovládání je zjednodušeno díky 4,3palcovému barevnému dotykovému displeji TFT-LCD, který pracuje ve spojení s tradičními fyzickými tlačítky. Displej zobrazuje náhled generovaného signálu v reálném čase a klíčové provozní parametry, což umožňuje rychle zkontrolovat nastavení a provést potřebné úpravy.

Stabilní provoz i při dlouhodobých testech

Generátor je navržen pro spolehlivý provoz při intenzivním používání. Účinný odvod tepla zajišťuje hliníkový chladič podporovaný tichým ventilátorem, který udržuje správnou teplotu komponent i během dlouhodobého provozu.

Konstrukce zahrnuje také ochranu výstupních kanálů, izolaci a ochranu uzemnění, zatímco synchronizační výstup kompatibilní s TTL rozšiřuje možnosti integrace s dalšími měřicími zařízeními. Neprchavá paměť umožňuje uložit až 24 vlastních libovolných průběhů, které lze okamžitě vyvolat bez nutnosti nové konfigurace.

Generátor také podporuje několik provozních režimů, včetně režimů nepřetržitého, spouštěného, modulačního a průběžného signálu, což poskytuje velkou flexibilitu při nastavování i složitých zkušebních stanic.

Součástí sady je

• funkční generátor

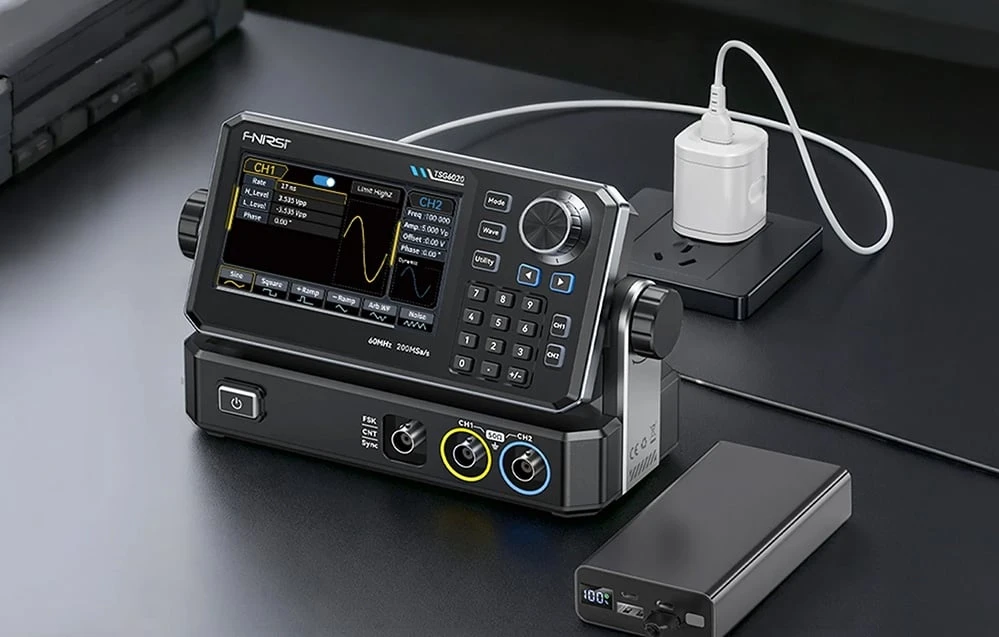

• nabíjecí adaptér
• nabíjecí kabel typu C
• datový kabel
• měřicí vodič
• krokosvorky
• uživatelská příručka

Parametry

• Maximální výstupní frekvence: 60 MHz
• Vzorkovací frekvence: 200 MSa/s
• Vertikální rozlišení: 14 bitů
• Kanály: 2
• Maximální výstupní amplituda: 20 Vpp (<10 MHz) / 10 Vpp (>10 MHz)
• Frekvence sinusového signálu: 1 µHz - 60 MHz
• Frekvence obdélníkového signálu: 1 µHz - 24 MHz
• Frekvence pulzního signálu: 1 µHz - 24 MHz
• Typy modulace: AM, FM, PM, FSK, ASK, PSK
• Režimy průběhu: lineární průběh, logaritmický průběh
• Integrovaný čítač frekvence: 7místný
• Displej: 4,3" TFT LCD, 480 x 272

Funkční generátor pro ty, kdo potřebují přesně generovat a testovat elektrické signály při vývoji, opravách nebo výuce elektroniky.

Odpovědný subjekt v EU: ALTWAY(PL) Sp.z o.o, aleja Grunwaldzka 212, 80-266 Gdańsk, PL, bok@altway.pl

Výrobce: Shenzhen FNIRSI Technology Co.,Ltd, 8F,Weihuada Industrial Park C building West, Li Rong Road Da Lang Street, 518109 Shenzhen, CN, toby@fnirsi.com
