Shelly 1 Mini Gen4 Controller Zigbee/Matter

Shelly 1 Mini Gen4 Controller Zigbee/Matter

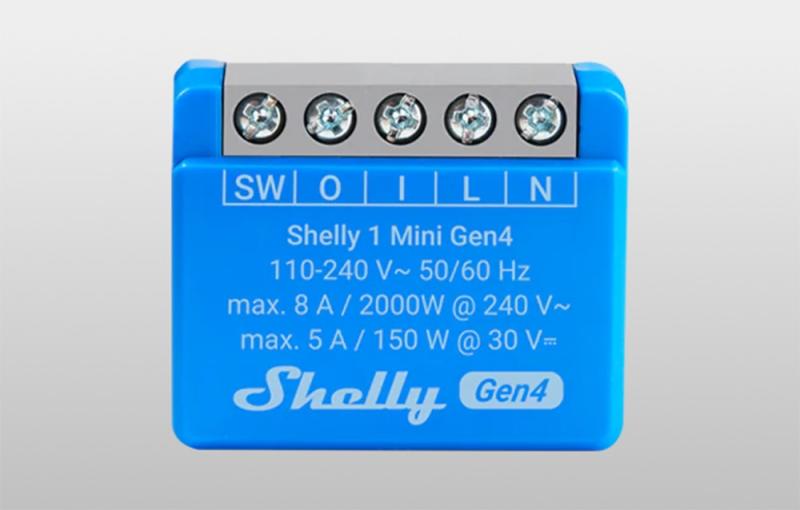

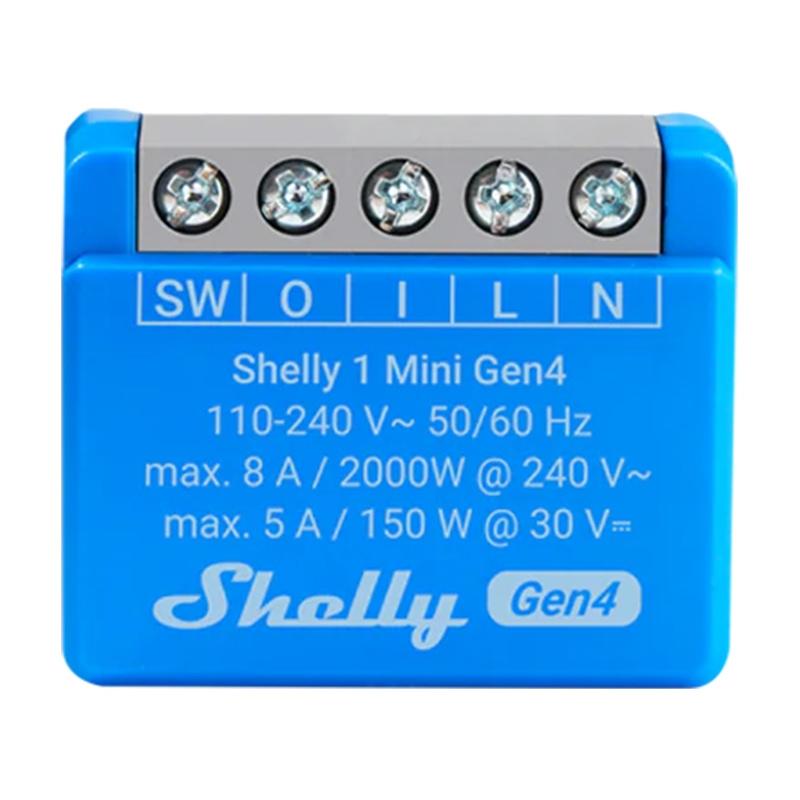

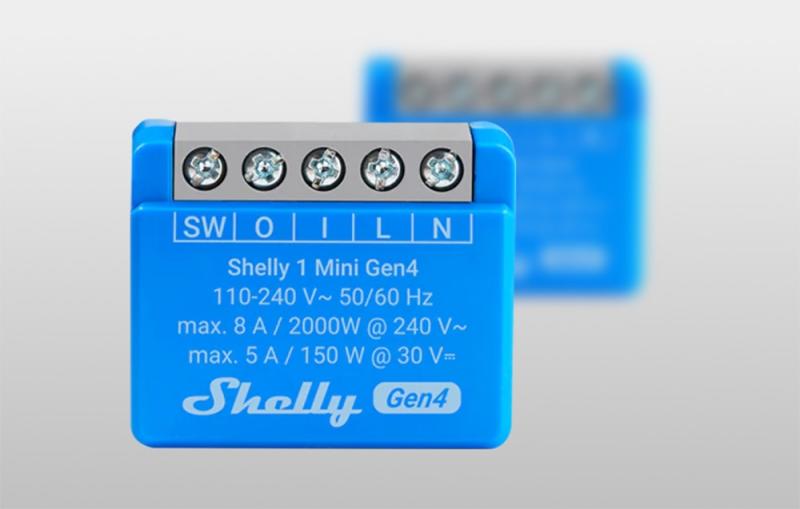

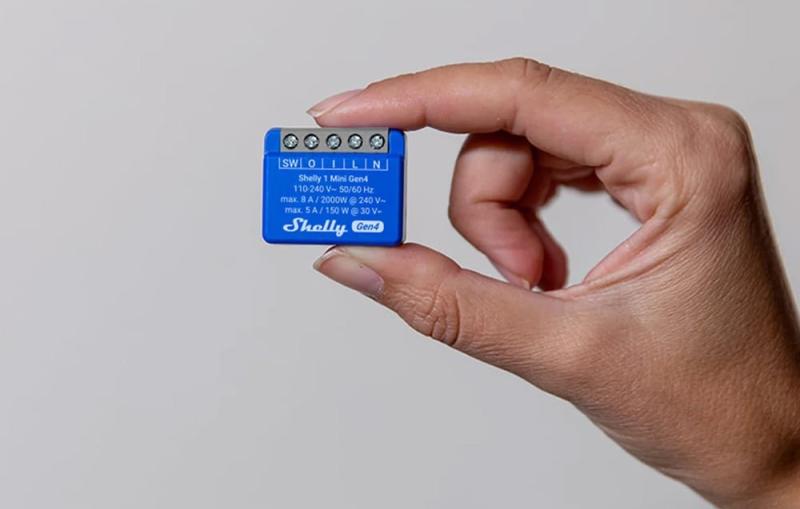

Shelly 1 Mini Gen4 je výkonný reléový ovladač, který navzdory svým malým rozměrům (29 x 34 x 16 mm) nabízí podporu několika komunikačních standardů, včetně Wi-Fi, Zigbee, Bluetooth a Matter. Lze jej namontovat do rozvodných krabic, za zásuvky a do míst, kde je omezený prostor pro montáž. Díky bezpotenciálovým kontaktům lze zařízení použít v aplikacích, které vyžadují galvanické oddělení obvodů, například pro ovládání brány, relé, zvonku nebo automatizačního systému bez ohledu na jejich provozní napětí. Podporuje také plány, scény a skripty a integruje se se systémy domácí automatizace, jako jsou Google Home, Alexa a Samsung SmartThings.

Rozsáhlá konektivita a kompatibilita s protokoly Matter

Řídicí jednotka Shelly 1 Mini Gen4 nabízí komunikaci prostřednictvím Wi-Fi (802.11 b/g/n), Zigbee (802.15.4) a Bluetooth 5.0. Zařízení funguje také jako brána BLE a zesilovač signálu Wi-Fi a Zigbee pro další zařízení IoT. Díky kompatibilitě s protokolem Matter jej lze integrovat do jakéhokoli ekosystému, který tento standard podporuje, což zvyšuje jeho univerzálnost a zjednodušuje konfiguraci v různých domácích prostředích.

Bezpotenciálové kontakty a provoz s různými napětími

Výhodou zařízení Shelly 1 Mini Gen4 je možnost ovládat jak zařízení napájená nízkým napětím (30 VDC), tak zařízení napájená ze sítě (až 240 VAC). Díky přítomnosti bezpotenciálového kontaktu (suchý kontakt) jej lze použít i v situacích vyžadujících izolované relé, jako je ovládání bran, zvonků nebo osvětlení.

Pokročilé plánovací a scénické funkce

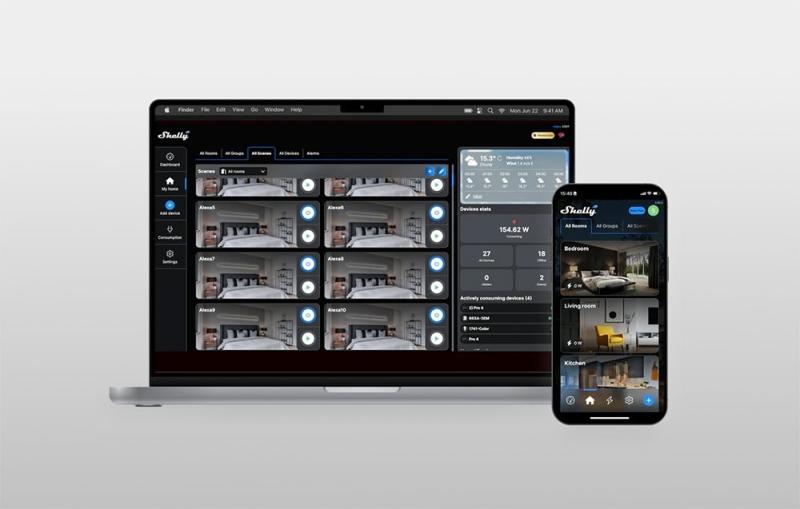

Model Shelly 1 Mini Gen umožňuje nastavit až 20 plánů, takže můžete naplánovat automatické zapnutí nebo vypnutí zařízení v určitý čas ve vybraných dnech v týdnu. Kromě toho podporuje vytváření scén, tj. sad akcí spouštěných současně nebo postupně v reakci na určitou událost, například zapnutí několika zařízení při detekci pohybu. Plány a scény se konfigurují pomocí aplikace Shelly Smart Control, která je k dispozici zdarma pro mobilní zařízení a počítače.

Integrace a úplné místní nebo vzdálené ovládání

Zařízení lze integrovat nejen se systémy hlavních výrobců hlasových asistentů, ale také s místními systémy prostřednictvím rozhraní HTTP/HTTPS, MQTT, WebHooks nebo KNX net/IP API. Shelly 1 Mini Gen4 funguje jak lokálně (bez přístupu do cloudu), tak přes internet, což umožňuje plné ovládání bez ohledu na to, kde se uživatel nachází. Vestavěné webové rozhraní umožňuje přímou konfiguraci z prohlížeče.

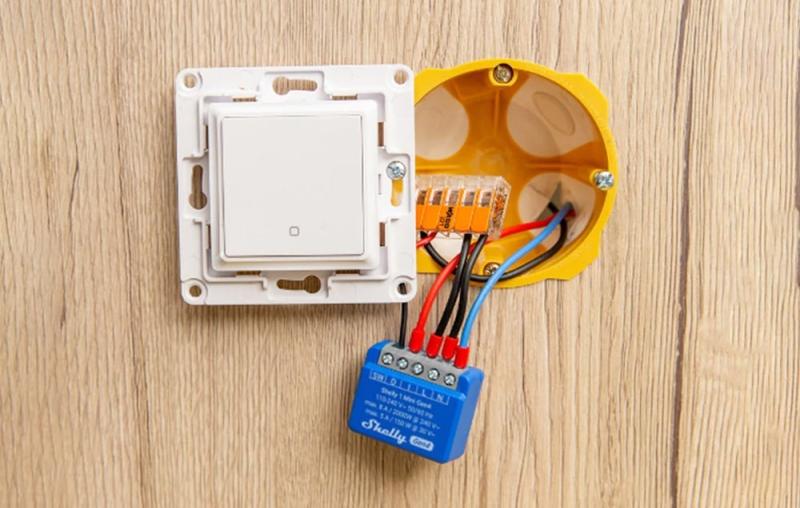

Vysoká flexibilita instalace

Kryt řídicí jednotky je vyroben z plastu a umožňuje instalaci do instalačních krabic. Navzdory kompaktním rozměrům je v zařízení umístěn pokročilý mikrokontrolér ESP-Shelly-C68F s 8 MB paměti flash, což mu umožňuje zpracovávat funkce skriptování a reálného času.



Obecně

Výrobce	Shelly
Model	1MiniGen4



Fyzické parametry

Rozměry	29 x 34 x 16 ±0,5 mm / 1,34 x 1,11 x 0,63 ±0,02 palce
Hmotnost	19 ±1 g / 0,65 ±0,04 oz
Maximální utahovací moment šroubových svorek	0,4 Nm / 3,5 lbin
Průřez kabelu	0,2 až 2,5 mm² / 24 až 14 AWG (plný vodič, vícežilový vodič, průchodky)
Délka odizolování vodiče	6 až 7 mm / 0,24 až 0,28 palce.
Montáž	Nástěnná krabice
Materiál krytu	Plast
Barva krytu	Modrá
Barva konektoru	Šedá



Podmínky prostředí

Provozní teplota	-20°C až 40°C / -5°F až 105°F
Provozní vlhkost	30 % až 70 % relativní vlhkosti
Maximální nadmořská výška.	2000 m / 6562 ft



Elektrické parametry

Napájení	110 - 240 V AC
Relé	Bezpotenciálový, rozpínací kontakt, 1pólový, µ kontakt
Příkon	< 1.2 W
Externí ochrana	Vypínací charakteristika B nebo C, jmenovitý proud max. 10 A, vypínací schopnost min. 6 kA, třída omezení energie 3



Parametry výstupního obvodu

Maximální spínací napětí	240 V / 30 VSS
Maximální spínací proud	8 A / 240 VAC, 5 A / 30 VDC
Maximální výstupní výkon	2000 W / 240 VAC, 150 W / 30 VDC
Přepěťová ochrana	Žádná
Proudová ochrana	Žádná
Ochrana proti nadměrnému napájení	Žádná



Senzory a měření

Interní teplotní čidlo	Ano



Wi-Fi

Protokol	802.11 b/g/n/ax
RF pásmo	2412 - 2472 MHz
VF výkon	< 20 dBm
Rozsah	Až 30 m uvnitř / 50 m venku (v závislosti na místních podmínkách)



Bluetooth

Protokol	5.0
RF pásmo	2402 - 2480 MHz
VF výkon	< 4 dBm
Rozsah	Až 10 m uvnitř / 30 m venku (v závislosti na místních podmínkách)



Zigbee

Protokol	802.15.4
Šířka pásma RF	2400 až 2483,5 MHz
VF výkon	< 20 dBm
Rozsah	Až 100 m uvnitř / 300 m venku (v závislosti na místních podmínkách)



Mikroprocesorová jednotka

CPU	ESP-Shelly-C68F
Paměť Flash	8 MB



Funkce firmwaru

Plány	20
WebhookS (sdílení URL)	20 s 5 adresami URL na jeden webhook
Skripty	Ano
MQTT	Ano

Výrobce / odpovědný subjekt v EU: Shelly Europe Ltd, Cherni Vrah 103, 1407 Sofia, BG, support@shelly.cloud
